Сухая градирня
Для клиента из промышленного сектора мы спроектировали современное стальное здание для размещения сухой градирни и координировали его реализацию. Проект реализуется в Баварии и был разработан в тесном сотрудничестве с заказчиком, чтобы соответствовать высоким требованиям по эффективности, функциональности и экономичности. Установка спроектирована таким образом, чтобы обеспечивать максимальную производительность охлаждения при соблюдении экологических стандартов и минимальном энергопотреблении. При этом использовались как инновационные методы строительства, так и высококачественные материалы для создания долговечной и надёжной конструкции.
Трудности
Во время проектирования перед нами стояла задача оптимально адаптировать конструкцию к специфическим климатическим и геологическим условиям Баварии. Статическая расчётная схема здания должна была обеспечить устойчивость к экстремальным погодным условиям, таким как сильный ветер и перепады температур. Дополнительной задачей было минимизировать потребность в обслуживании, что было достигнуто за счёт использования высококачественных, коррозионно-устойчивых материалов и модульной конструкции.
01.04.2021 - 01.11.2021
Адрес:
Bayern, Deutschland
Стадии проекта
Анализ требований
На первом этапе были тщательно проанализированы и задокументированы конкретные требования заказчика. Это включало детальное согласование по вопросам эксплуатации здания, технические требования к несущим конструкциям, а также все параметры, касающиеся системы охлаждения. Целью этого этапа было чёткое определение функциональных и технических требований, которые легли в основу последующих этапов проектирования.
3D-лазерное сканирование
Для точной фиксации исходной ситуации на площадке была использована современная технология 3D-лазерного сканирования. Этот метод обеспечил высокоточную съёмку всех релевантных точек и структур, что позволило минимизировать риски на этапе проектирования и гарантировало бесшовную интеграцию нового здания в существующую инфраструктуру.
Моделирование существующего состояния
На основе данных сканирования была выполнена детализированная цифровая модель текущего состояния объекта. Это стало основой для точной фазы проектирования и конструирования, позволив заранее выявить и устранить потенциальные проблемы и конфликты.
Проектирование – стадия LPH 3
В рамках стадии проектирования были разработаны и визуализированы различные конструктивные решения для стального здания. Целью было создание экономичного, функционального и эстетически привлекательного дизайна, оптимально соответствующего техническим требованиям градирни.
Согласование – стадия LPH 4
После утверждения окончательного проекта был подан полный пакет документов на получение разрешения. При этом учитывались все строительные и технические нормы безопасности, а также региональные строительные правила, что обеспечило гладкое прохождение процедуры согласования
Рабочее проектирование – стадия LPH 5
На этом этапе был подготовлен окончательный план реализации. Детализированное проектирование включало все необходимые сведения для осуществления проекта, включая конструктивные чертежи, спецификации материалов и инструкции по монтажу. Это обеспечило реализацию здания в соответствии с высочайшими стандартами качества и строго по заданным параметрам.
Строительный надзор
На протяжении всей строительной фазы наше инженерное бюро осуществляло надзор за работами на площадке, чтобы гарантировать соответствие всех процессов проектной документации и требованиям к качеству. Координация подрядчиков, контроль хода выполнения работ и проверка качества играли ключевую роль в обеспечении своевременного завершения проекта.

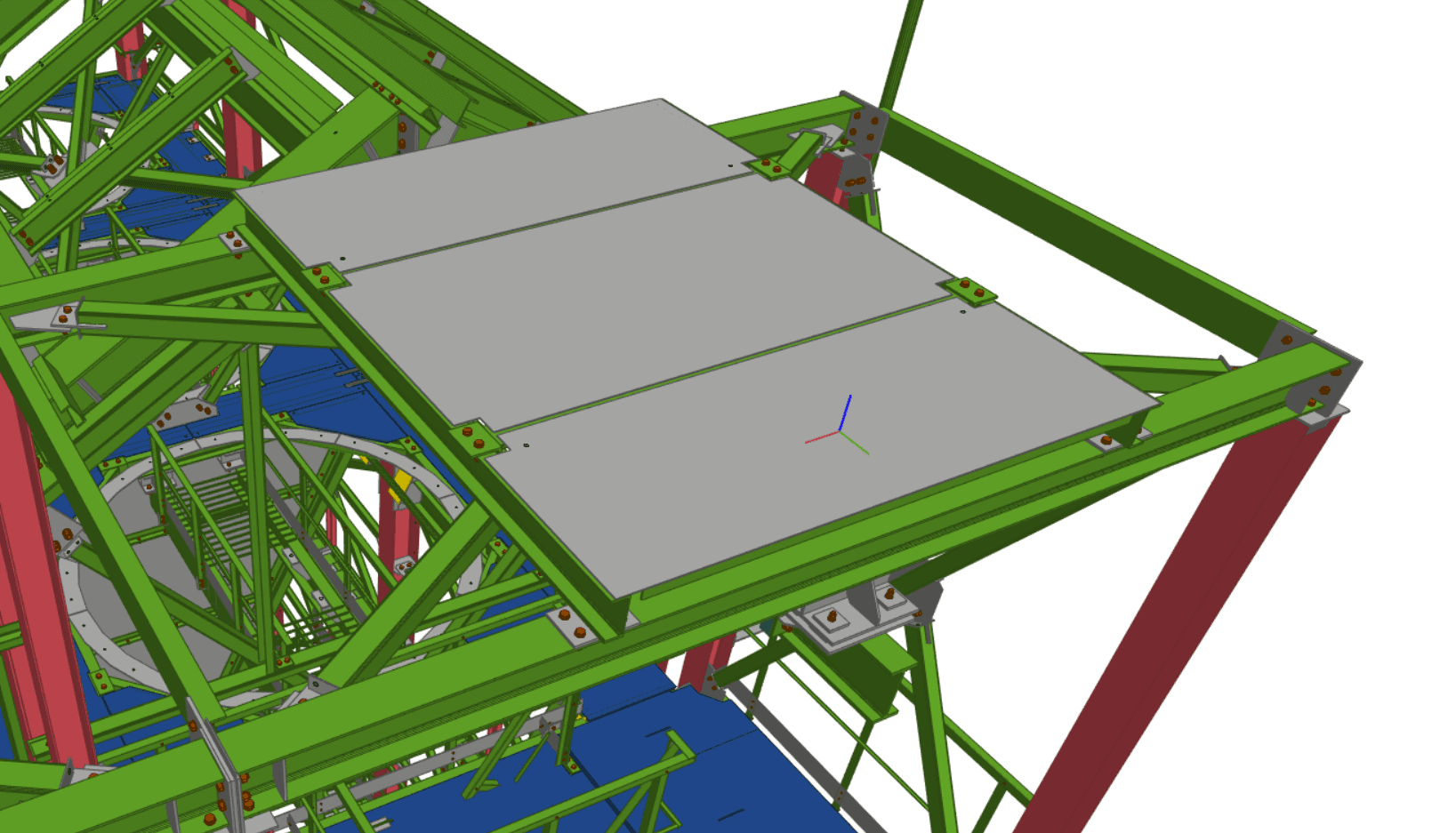

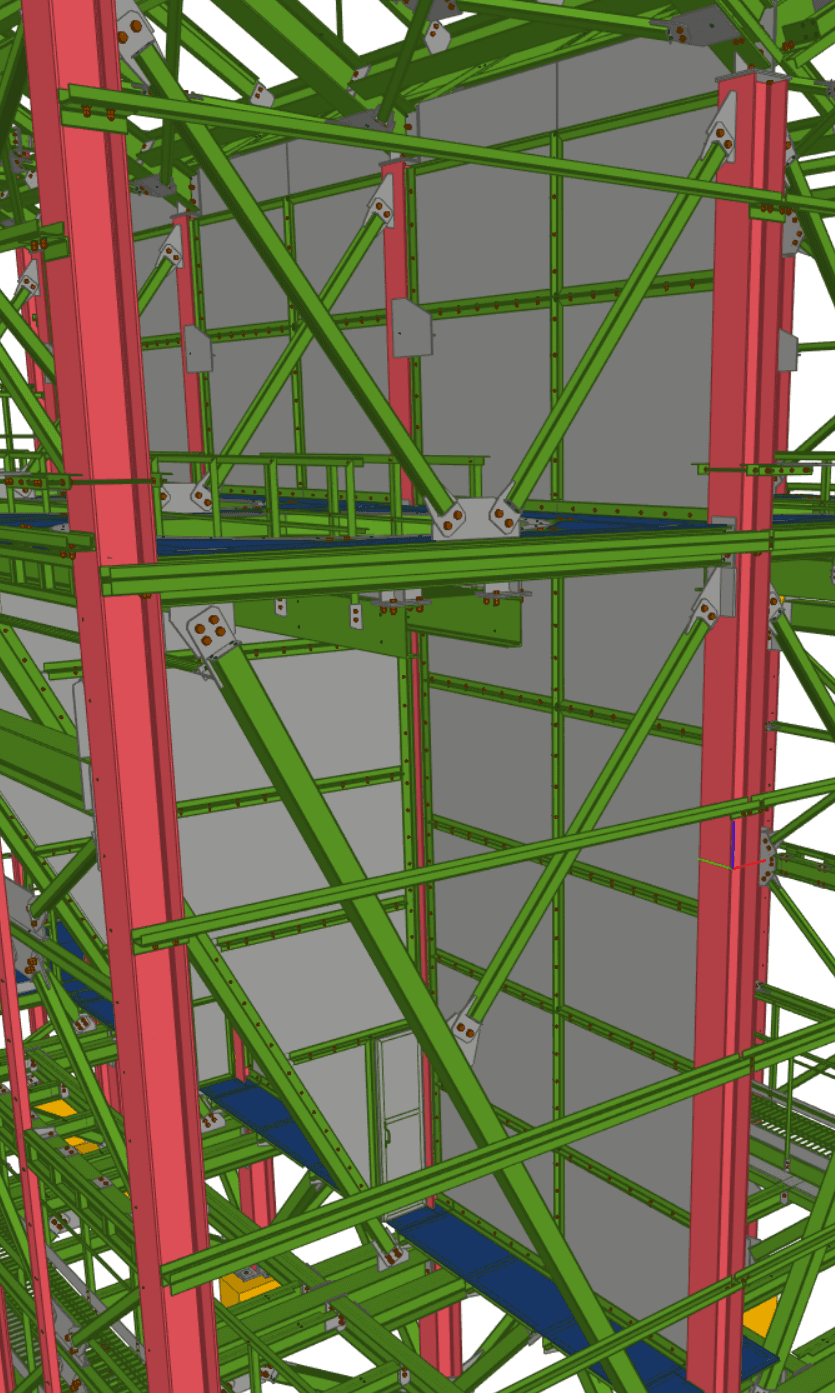

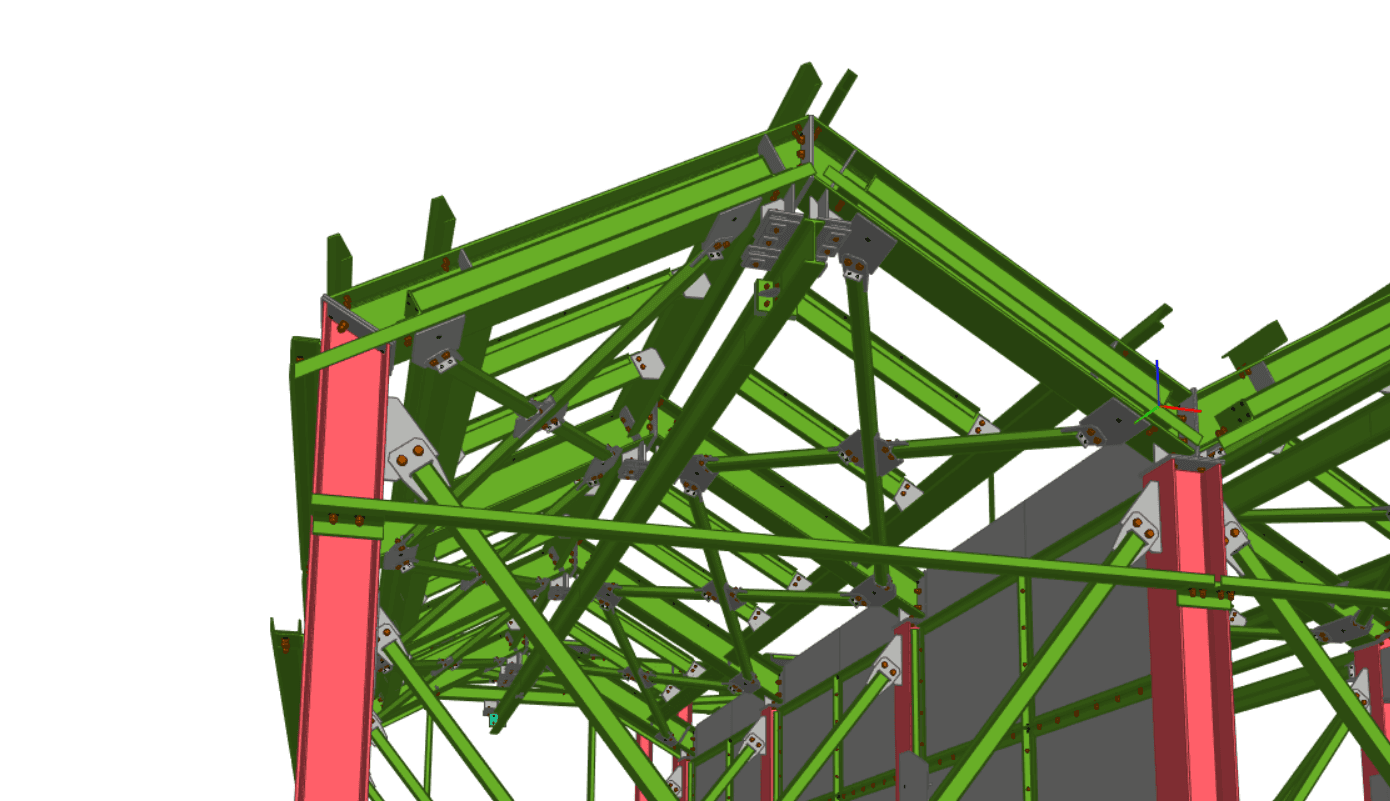

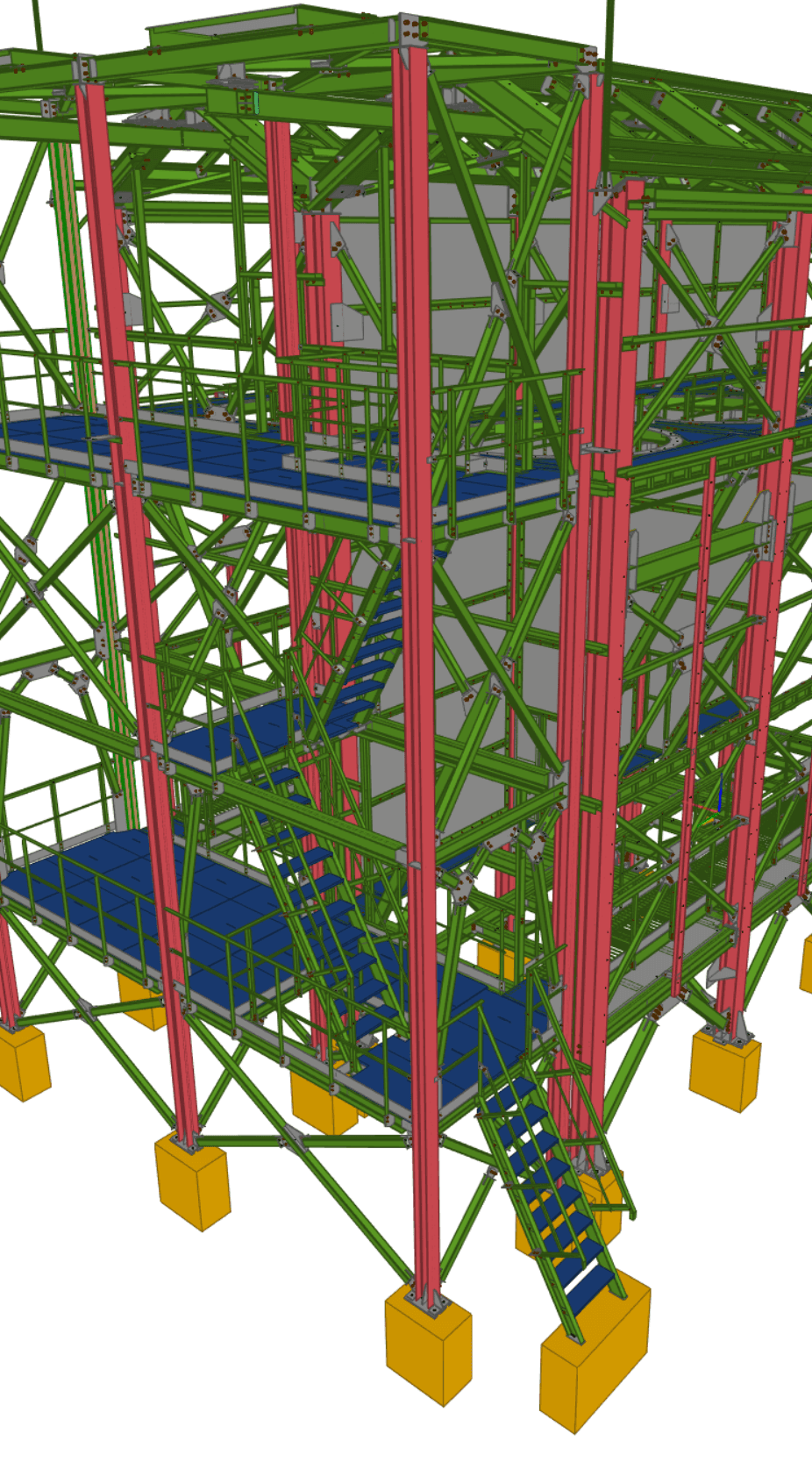

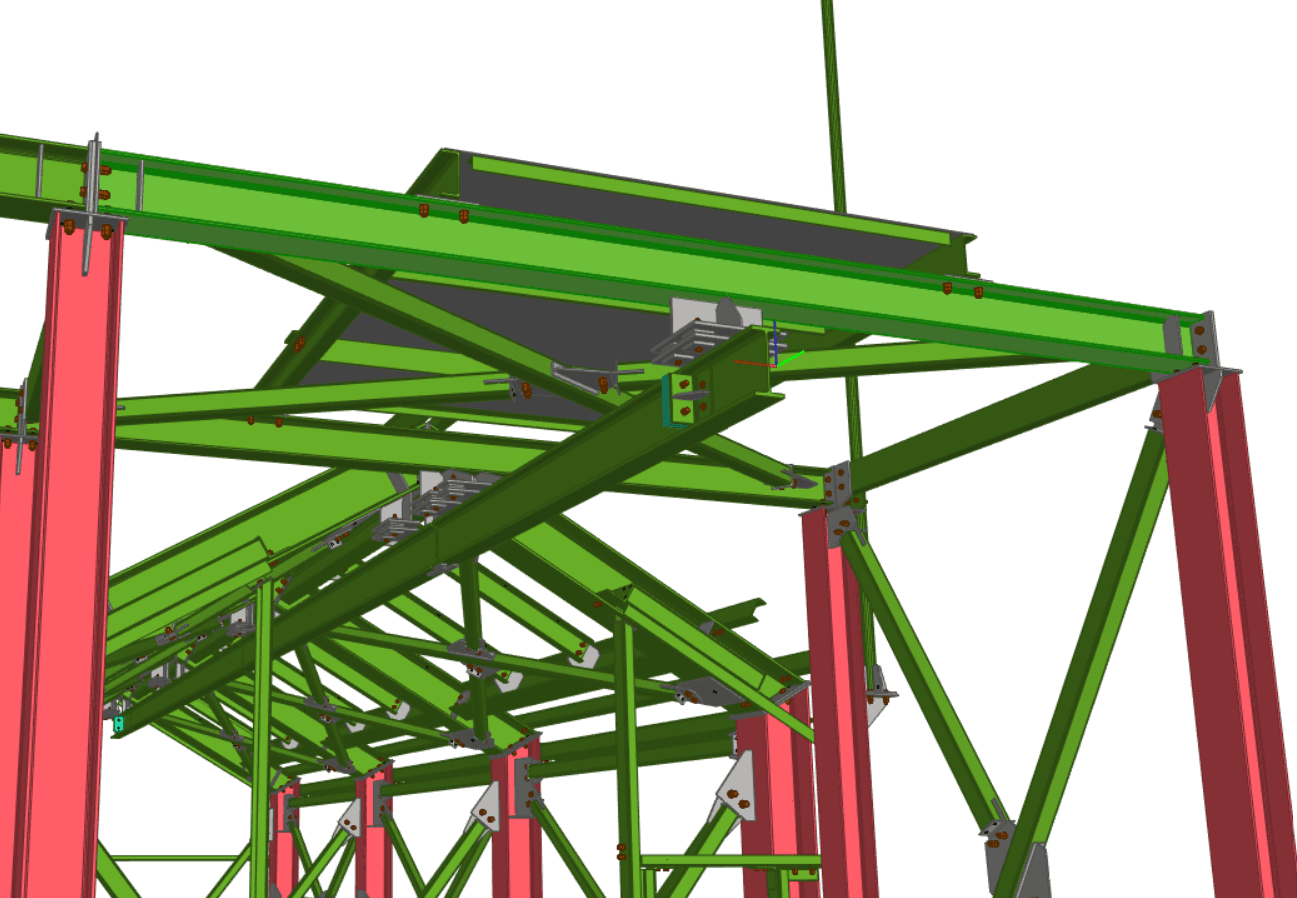

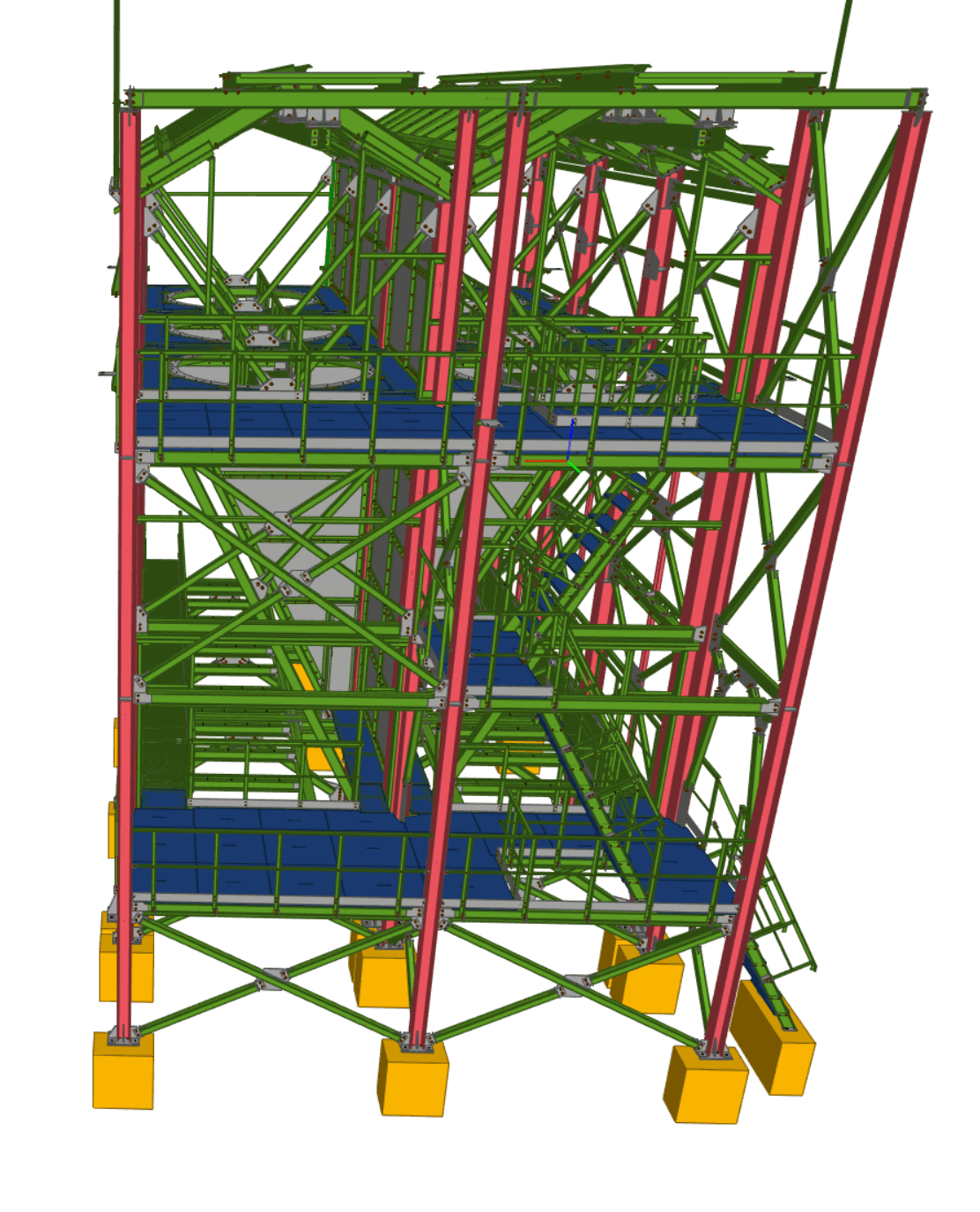

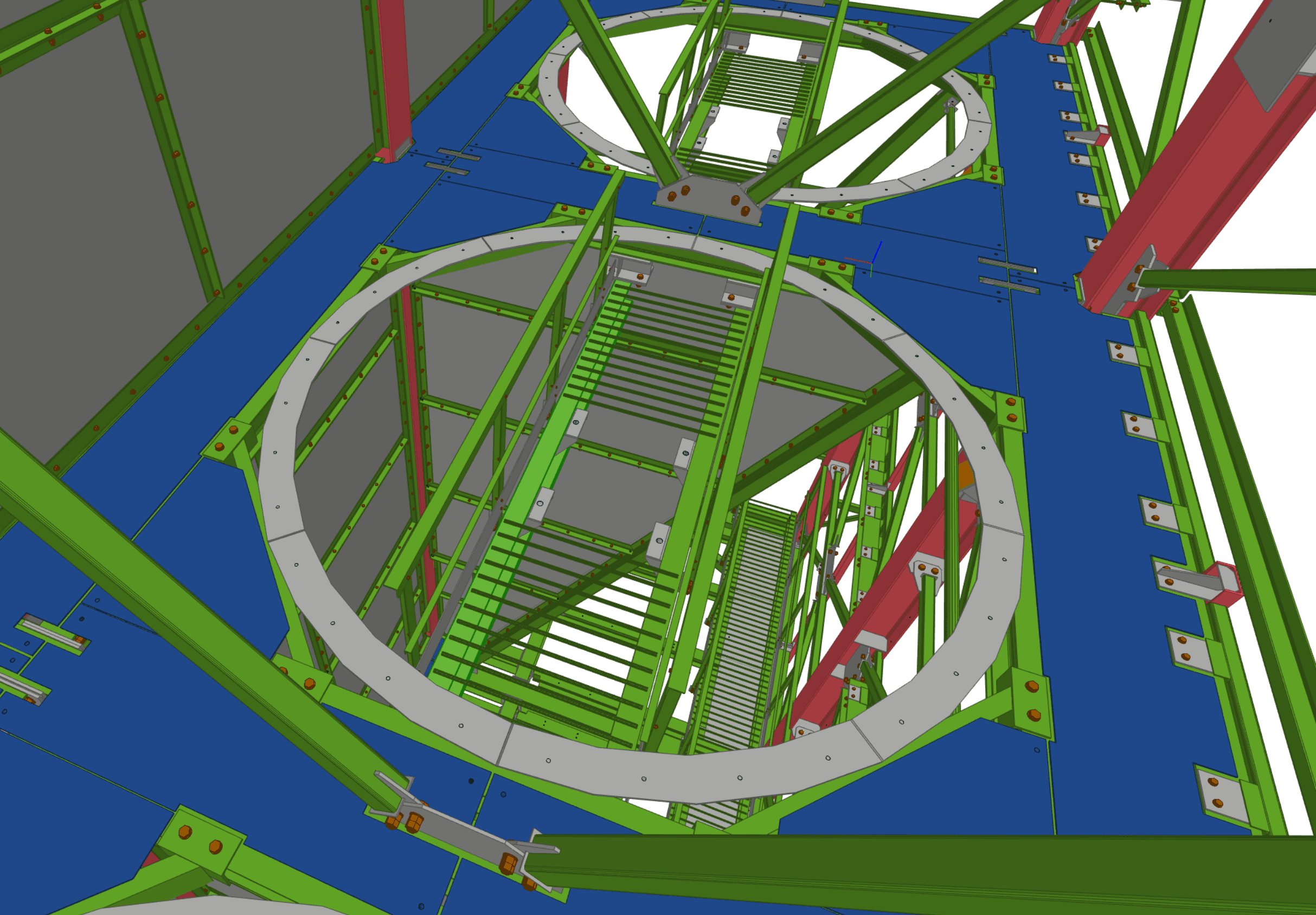

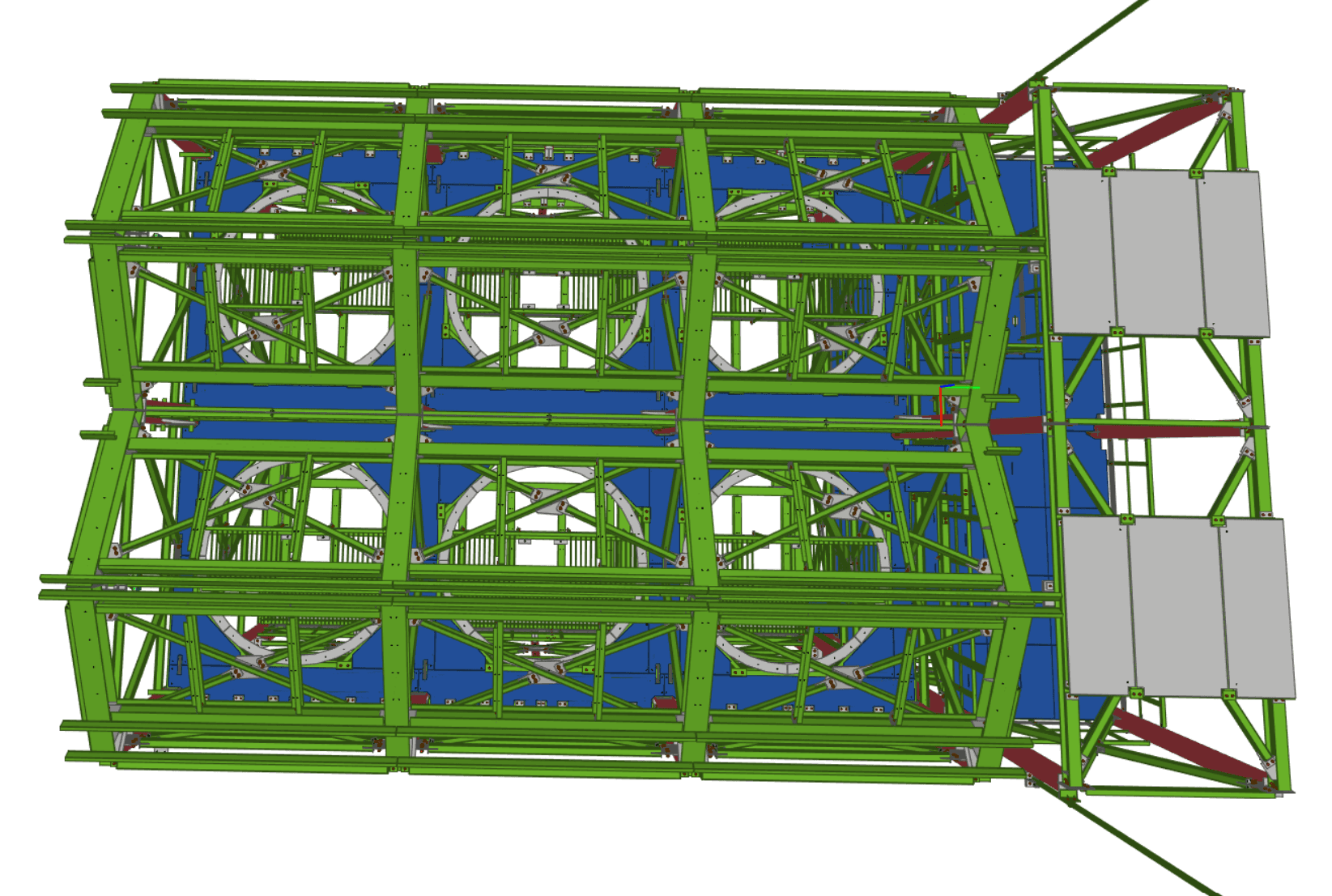

Галерея
