Комплекс для производства автомобильного бензина

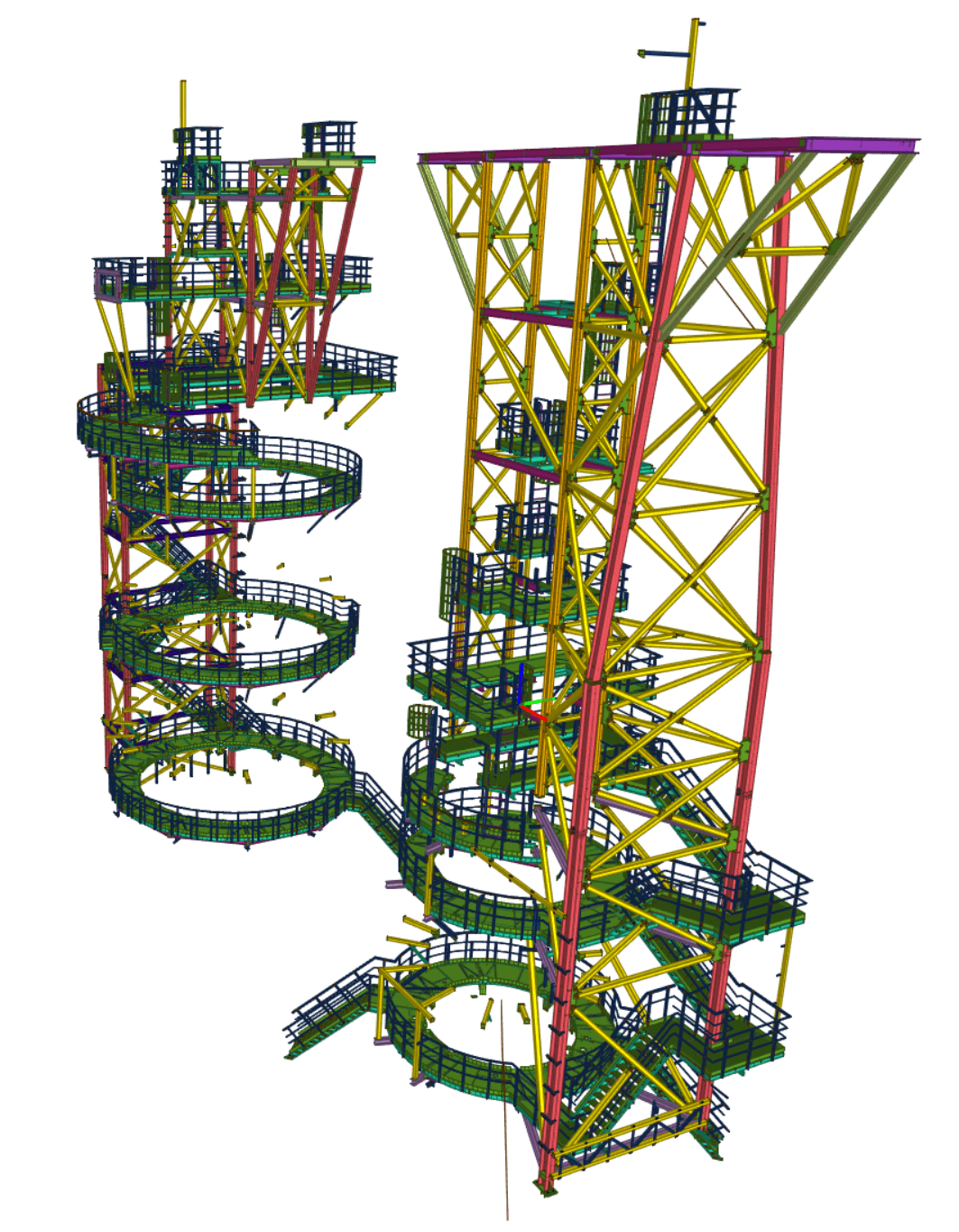

Наше инженерное бюро выполнило проектирование сталелитейного комплекса для производства автомобильного бензина на промышленном предприятии в Баварии. Стальная конструкция служит центральной несущей системой для оборудования, где осуществляется производственный процесс - от подачи сырья до розлива бензина. Проектирование включало детальную съемку площадки, создание цифровой 3D-модели и расчеты несущей способности всех элементов конструкции для обеспечения прочности и долговечности. Были определены специфические производственные процессы, разработаны рабочие чертежи для изготовления стальных элементов и детальные монтажные схемы для эффективной сборки на месте.

Основные сложности

Главной проблемой стало соответствие строгим требованиям безопасности и экологическим нормам для топливных производств, особенно учитывая жесткие баварские regulations. Точная интеграция стальной конструкции в существующую инфраструктуру потребовала детальной координации с различными подрядчиками и точного моделирования для оптимального использования пространства и распределения нагрузок. Масштаб и сложность проекта потребовали тщательных расчетов конструкции и согласования процессов изготовления и монтажа для соблюдения жесткого графика.

01.04.2021 - 01.08.2022

Масса стальных конструкций	132	метрических тонн
Часы проектирования	2430	часов
Общая площадь основания	200	м²
Длина	10.5	м
Ширина	9.5	м
Высота	35	м
Производительность	250000	литров/сутки
Устойчивость к ветровой нагрузке	42	м/с

Адрес:

Бавария, Германия

Стадии проекта

Анализ требований

На начальном этапе были детально собраны и проанализированы требования проекта. Совместно с заказчиком определены целевые показатели, включая требования к производительности, стандарты безопасности и спецификации стальной конструкции. Этот анализ стал основой для всех последующих этапов проектирования, гарантируя соответствие техническим, экономическим и нормативным требованиям.

3D-лазерное сканирование

Было проведено комплексное 3D-лазерное сканирование для точной фиксации геометрии территории и существующих сооружений. Эта технология обеспечила высокоточные измерения и создала надежную основу для цифровой модели, используемой на последующих этапах проектирования. Полученные данные зафиксировали все детали существующих условий, что облегчило точную интеграцию новой стальной конструкции.

Моделирование существующих объектов

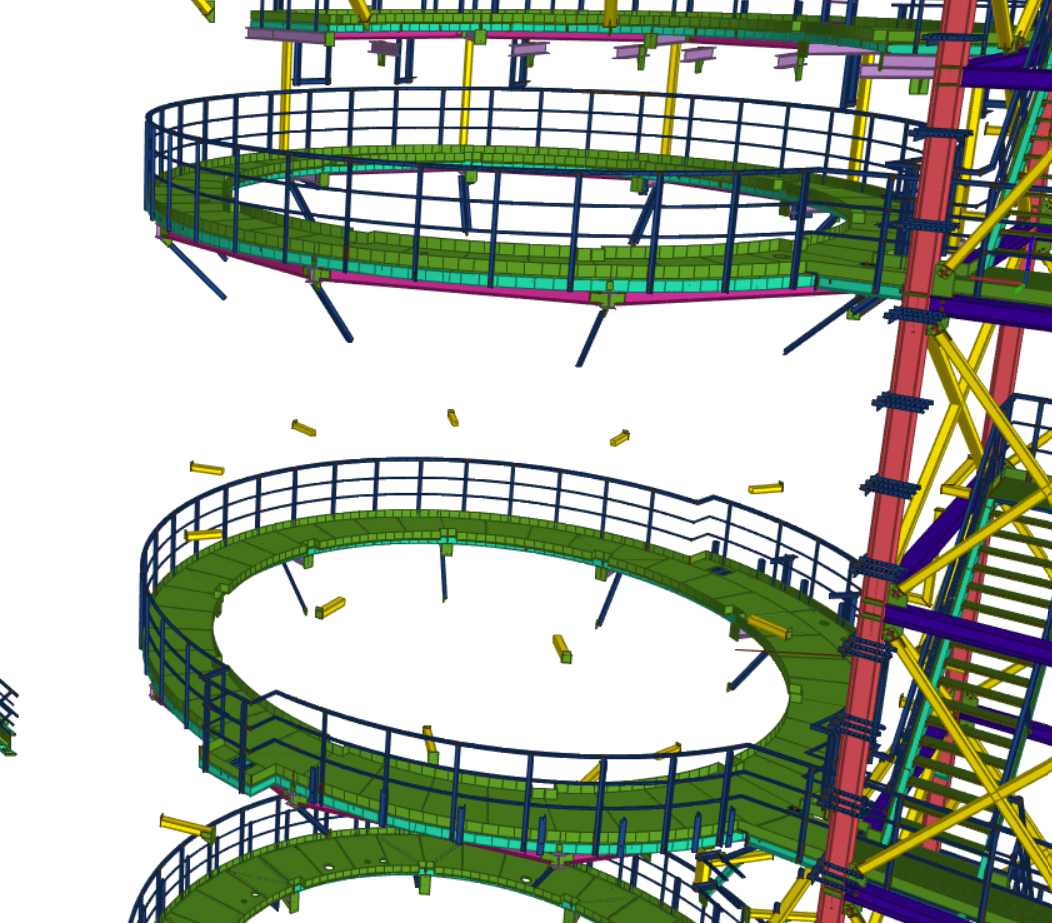

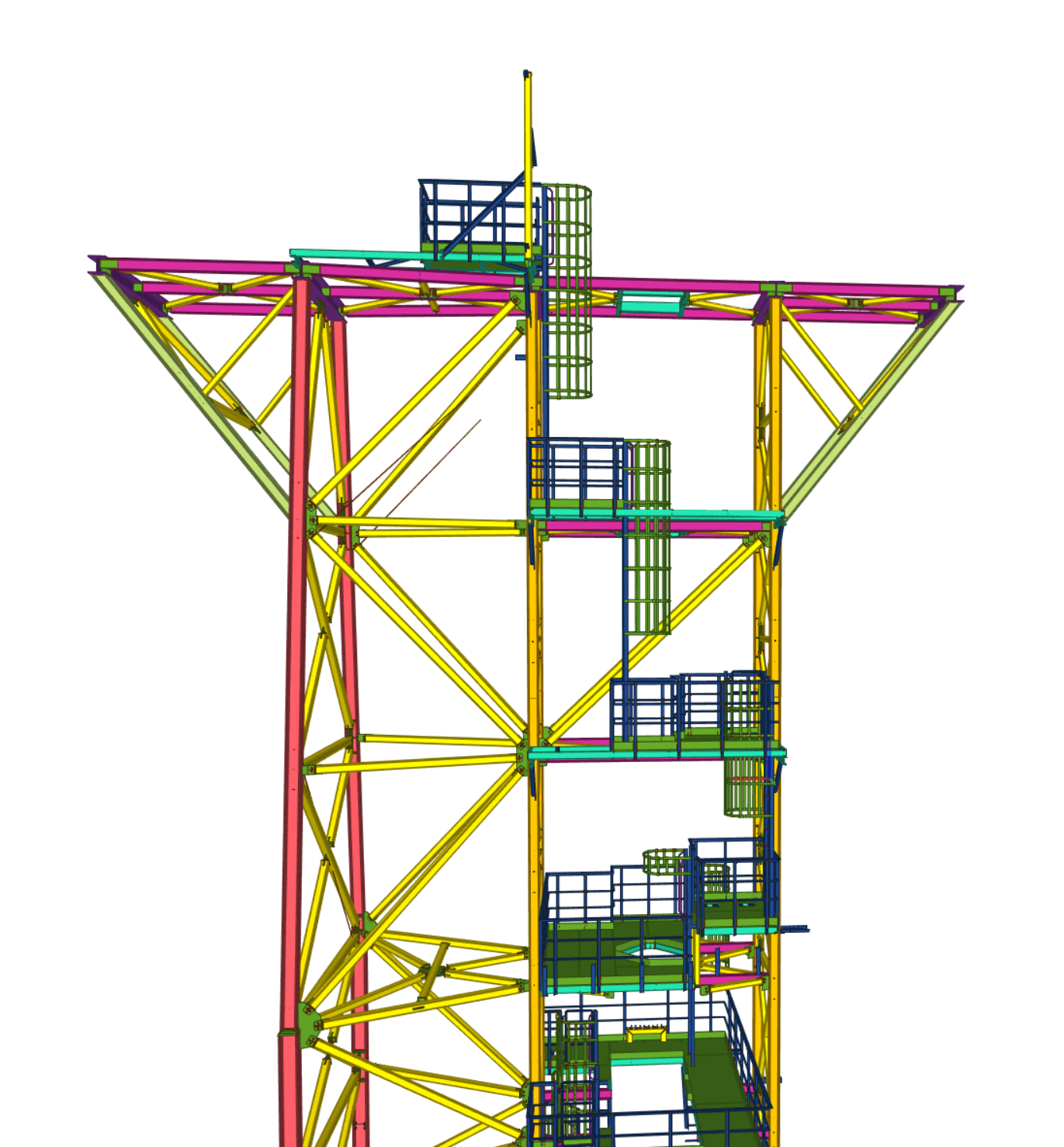

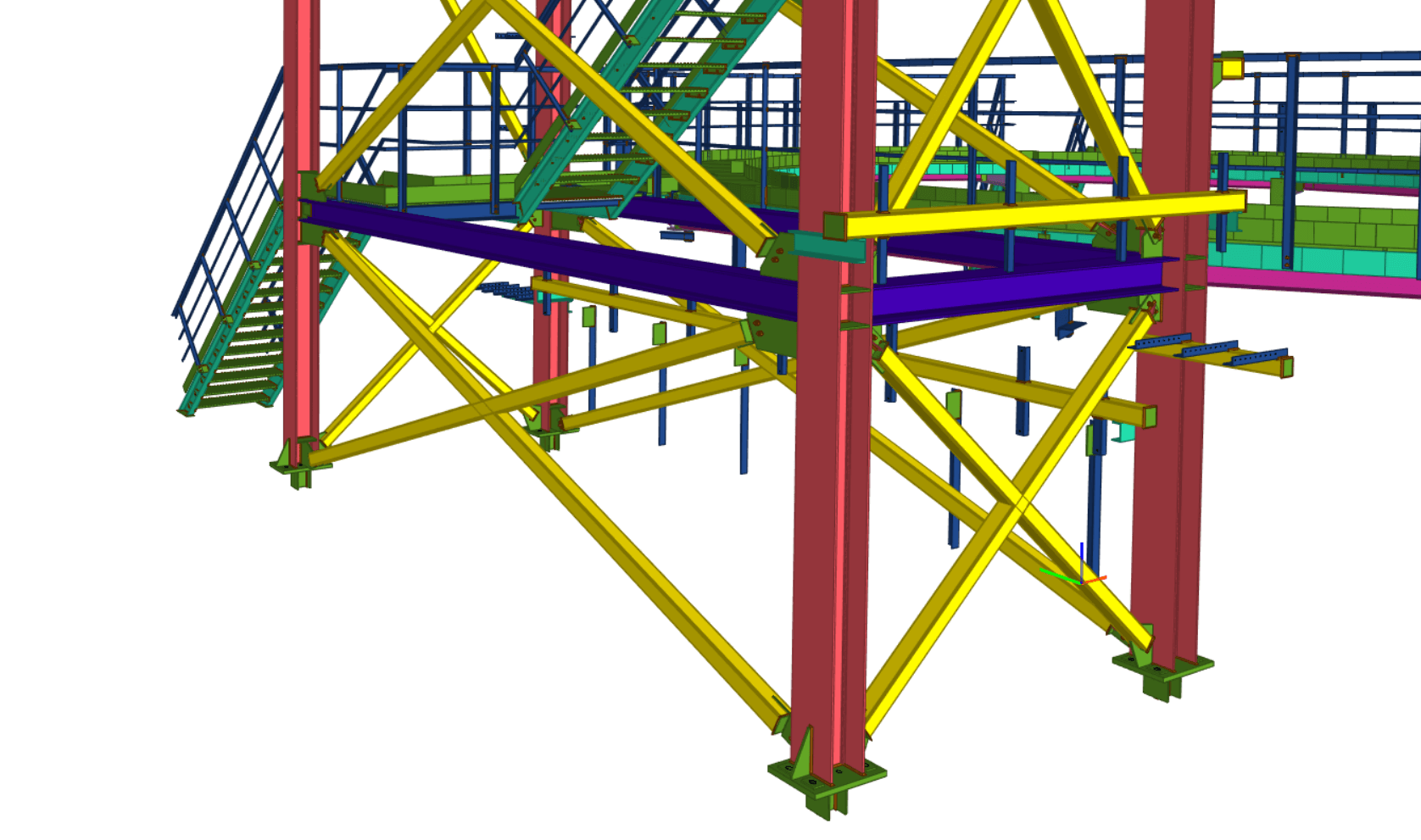

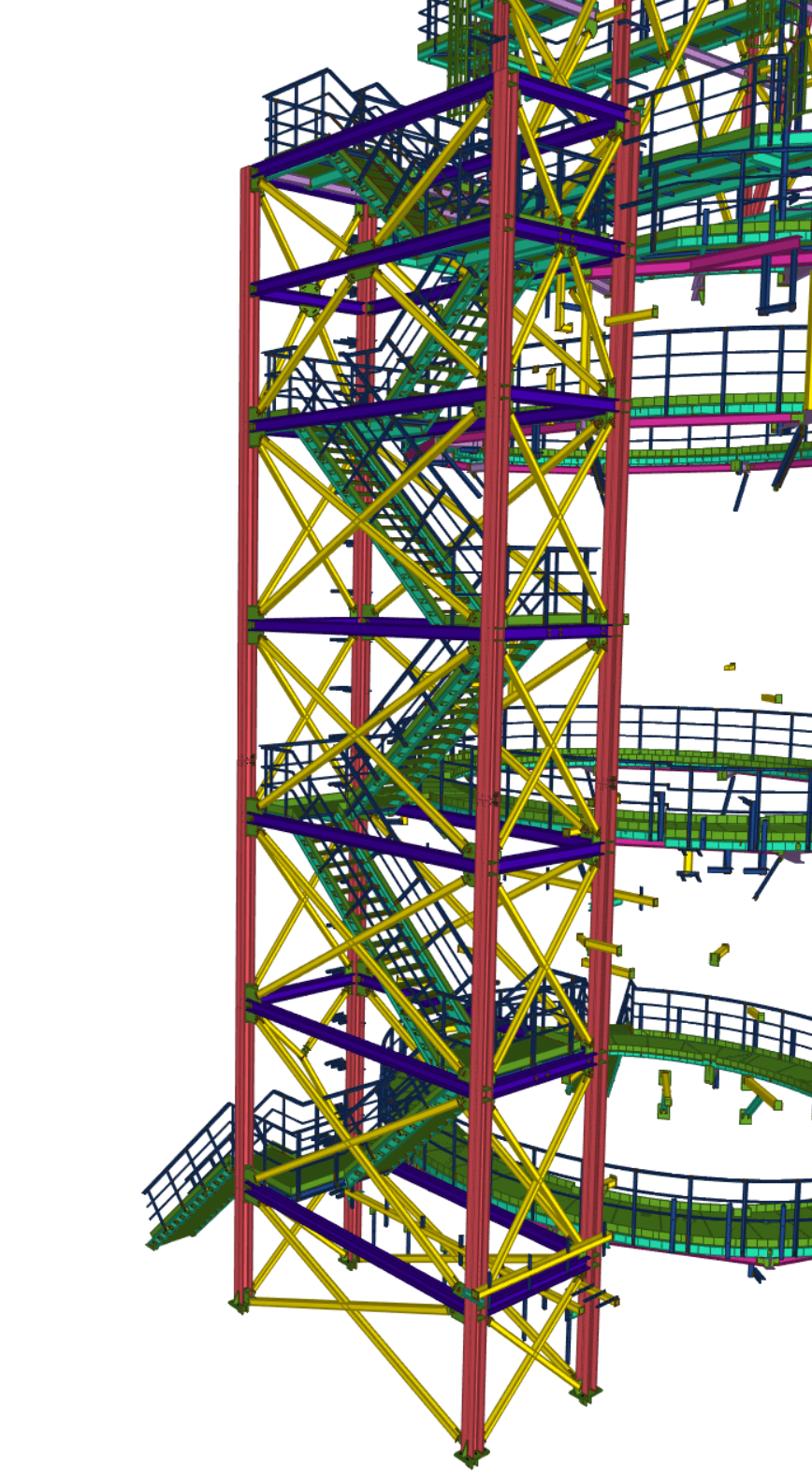

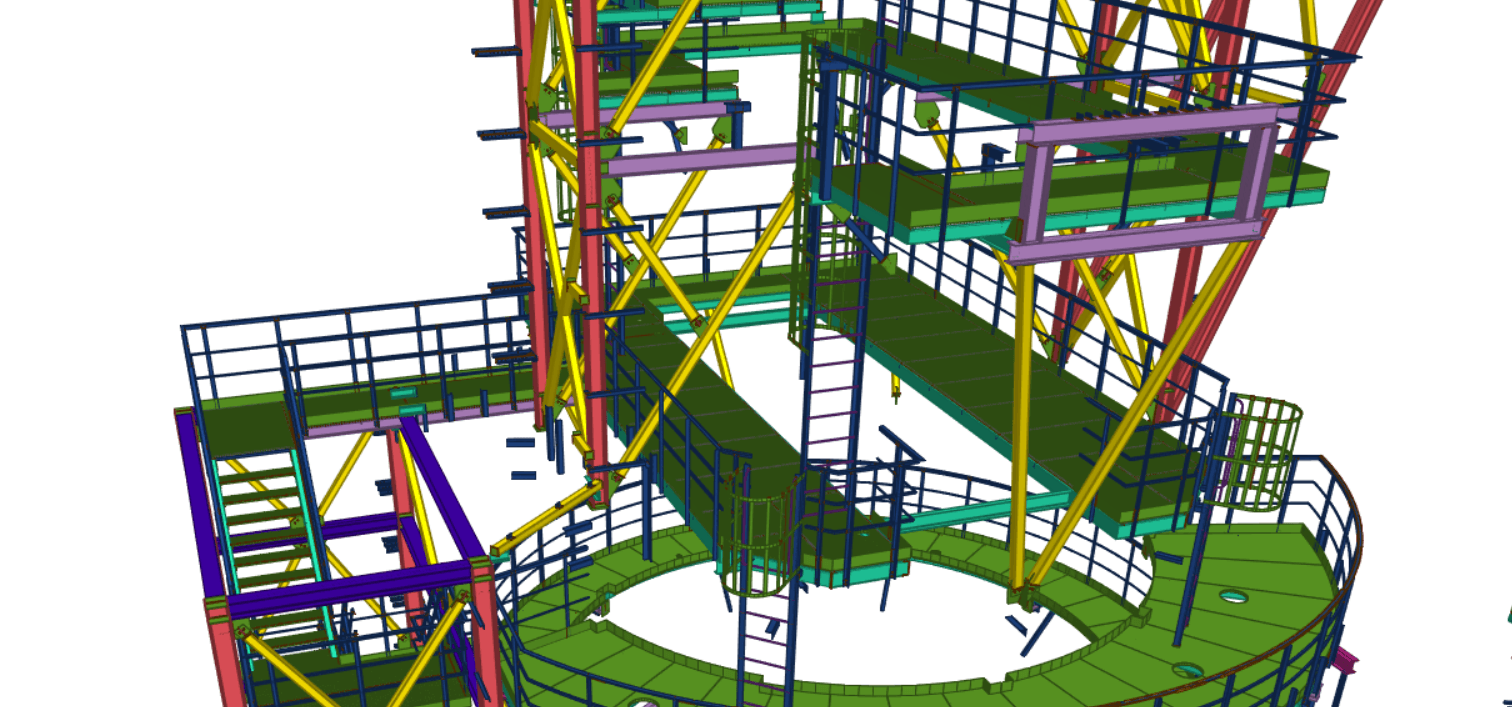

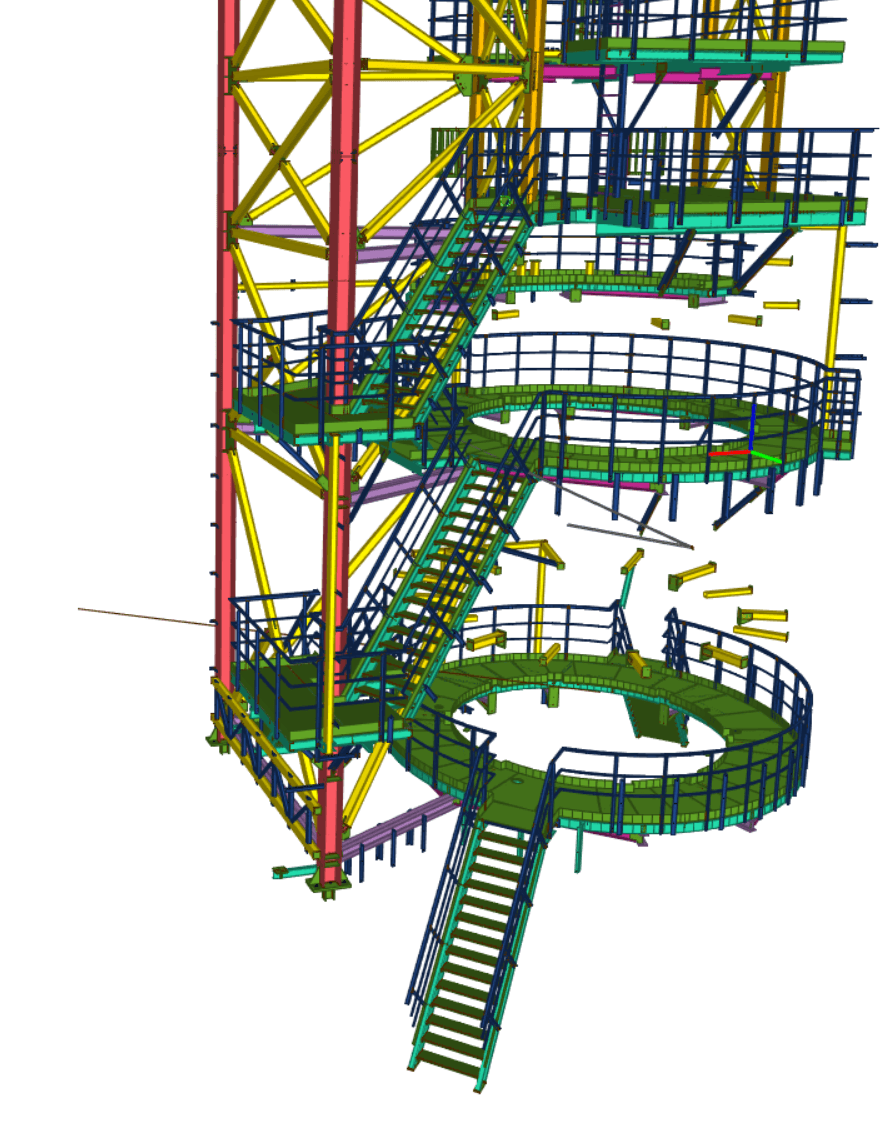

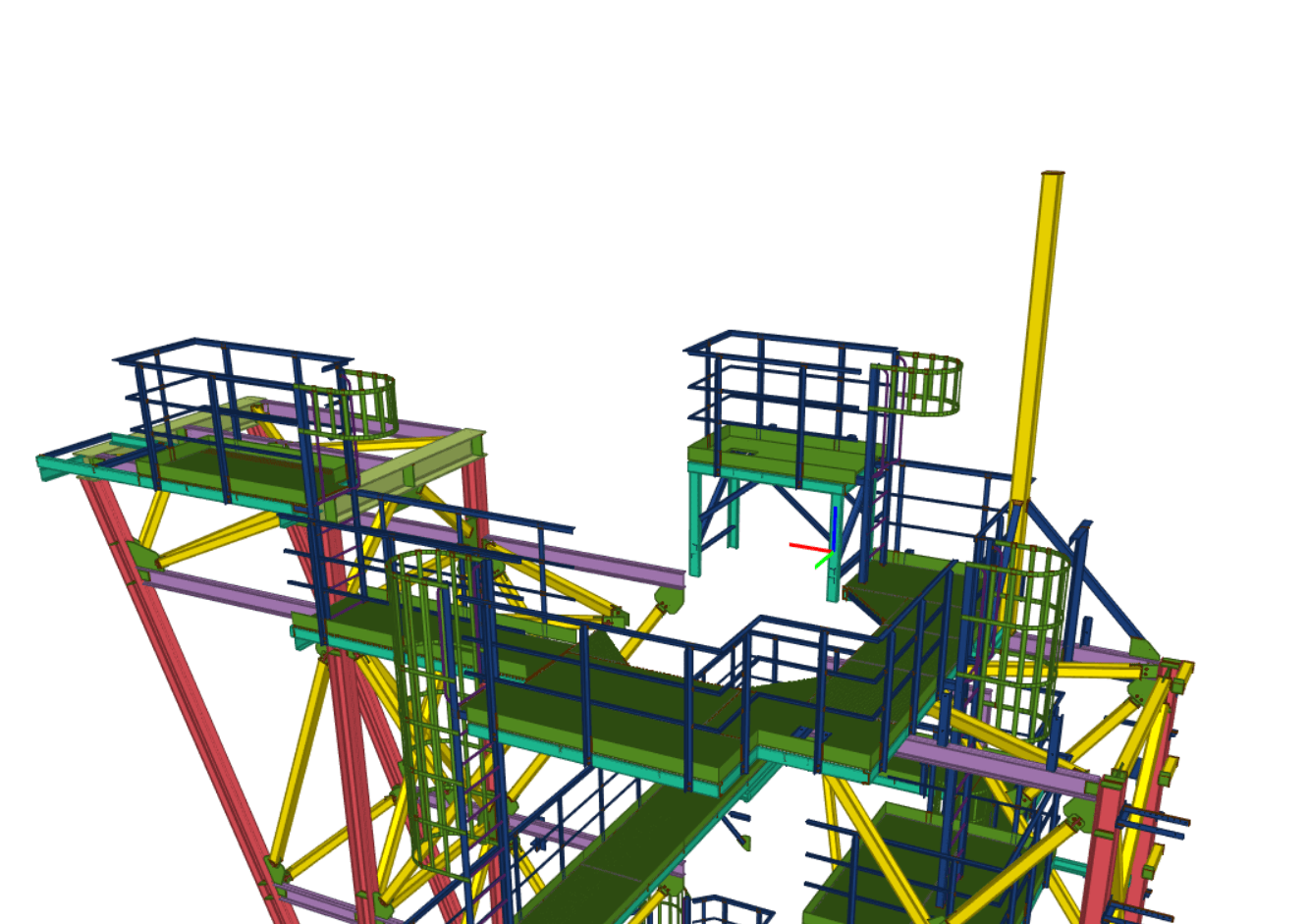

На основе данных лазерного сканирования была создана цифровая 3D-модель существующих условий, отображающая все соответствующие компоненты имеющихся сооружений и окружающей территории. Эта модель послужила основой для точного проектирования и была критически важна для расчетов конструкции и координации с другими подрядчиками.

Эскизный проект (ГП 3)

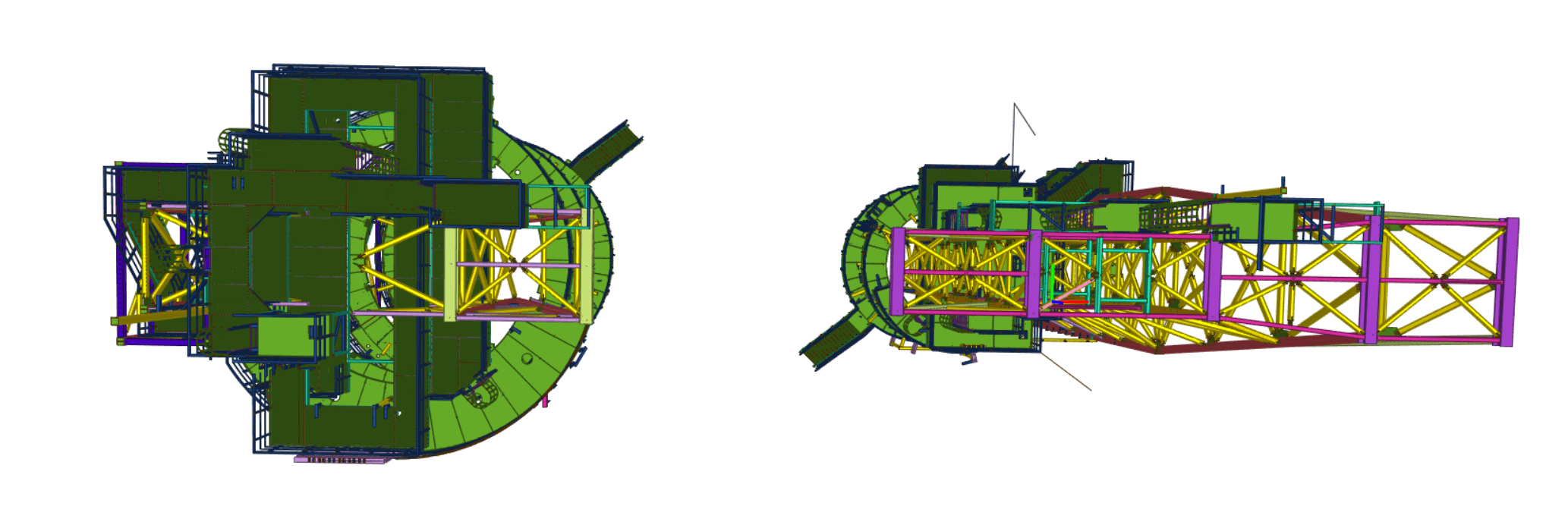

Был разработан эскизный проект согласно Графику проектирования (ГП) 3 по HOAI. Проект включал основные концепции планировки стальной конструкции, расположение несущих элементов, пути доступа и точки соединений. Концепция была разработана для оптимального функционального и экономического решения при производстве бензина.

Проект для получения разрешений (ГП 4)

На этапе проектирования для получения разрешений (График проектирования 4) проект был детализирован для прохождения согласований. Были подготовлены все необходимые документы и расчеты, включая детальные статические вычисления, для получения разрешения на строительство. Этот этап проектирования стал формальной основой для рабочего проектирования.

Рабочее проектирование (ГП 5)

На этапе рабочего проектирования (График проектирования 5) стальная конструкция была полностью детализирована, включая рабочие чертежи для производства и монтажные схемы. Рабочие чертежи определяли изготовление каждого стального элемента, а монтажные схемы точно описывали процесс сборки на площадке. Эти документы служили точными инструкциями для подрядчиков и руководителей проекта для эффективной и безошибочной реализации строительства.
