Эстакада, Баден-Вюртемберг
Данная трубная эстакада спроектирована таким образом, чтобы соединять различные производственные участки и обеспечивать безопасную прокладку инженерных коммуникаций, таких как водоснабжение, газ и другие среды. Благодаря этой эстакаде улучшается не только внутризаводская логистика, но и повышается эффективность производственных процессов. Конструкция рассчитана на высокие нагрузки и при этом соответствует всем необходимым стандартам безопасности и экологическим требованиям.
Трудности
Одной из главных задач стала интеграция новой трубной эстакады в существующую промышленную инфраструктуру. Необходимо было учесть различные уже существующие конструкции и трубопроводы, чтобы избежать пересечений и не нарушить функционирование текущих установок. Кроме того, из-за высоких нагрузок и требований к долговечности крайне важными были точное проектирование и качественное выполнение работ. Дополнительную сложность представляло соблюдение сжатых сроков реализации, так как требовалось согласование с несколькими подразделениями и прохождение различных процедур утверждения.
01.09.2018 - 01.05.2019
Адрес:
Баден-Вюртемберг, Германия
Стадии проекта
Анализ требований
На начальном этапе мы собрали информацию о конкретных потребностях и требованиях заказчика. Это включало как функциональные, так и технические параметры, касающиеся несущей способности и назначения эстакады. В ходе встреч со всеми заинтересованными сторонами мы зафиксировали все ключевые данные и определили основу для последующего проектирования.
Съёмка с использованием 3D-лазерного сканирования
Для точной фиксации текущего состояния объекта была выполнена 3D-лазерная съёмка. Эта технология позволила нам точно измерить строительную площадку и точки подключения, которые имели значение при проектировании новой трубной эстакады. Полученные данные легли в основу последующего моделирования.
Моделирование существующего состояния
На основе данных 3D-сканирования была выполнена цифровая модель существующей территории. Это включало точное отображение всех соответствующих конструкций, инженерных сетей и препятствий, которые необходимо было учесть в проекте новой эстакады.
Проектирование – стадия LPH 3
На стадии проектирования (LPH 3) мы разработали первичную концепцию стальной эстакады. Были созданы и критически проанализированы различные проектные варианты. Основное внимание уделялось оптимизации несущей конструкции, выбору материалов, а также учёту функциональных и эстетических аспектов.
Согласование – стадия LPH 4
После завершения проектирования началась стадия согласования (LPH 4). На этом этапе проектные решения были представлены на утверждение в соответствующие органы и согласованы с заинтересованными сторонами. Получение разрешений было ключевым моментом для обеспечения соответствия всем нормативным требованиям.
Рабочее проектирование – стадия LPH 5
На заключительном этапе планирования (LPH 5) были разработаны подробные чертежи для изготовления и монтажа. Эти документы включали все технические детали, необходимые для производства и установки стальной эстакады. Также была организована координация монтажных процессов для обеспечения бесперебойного хода реализации проекта.
Галерея

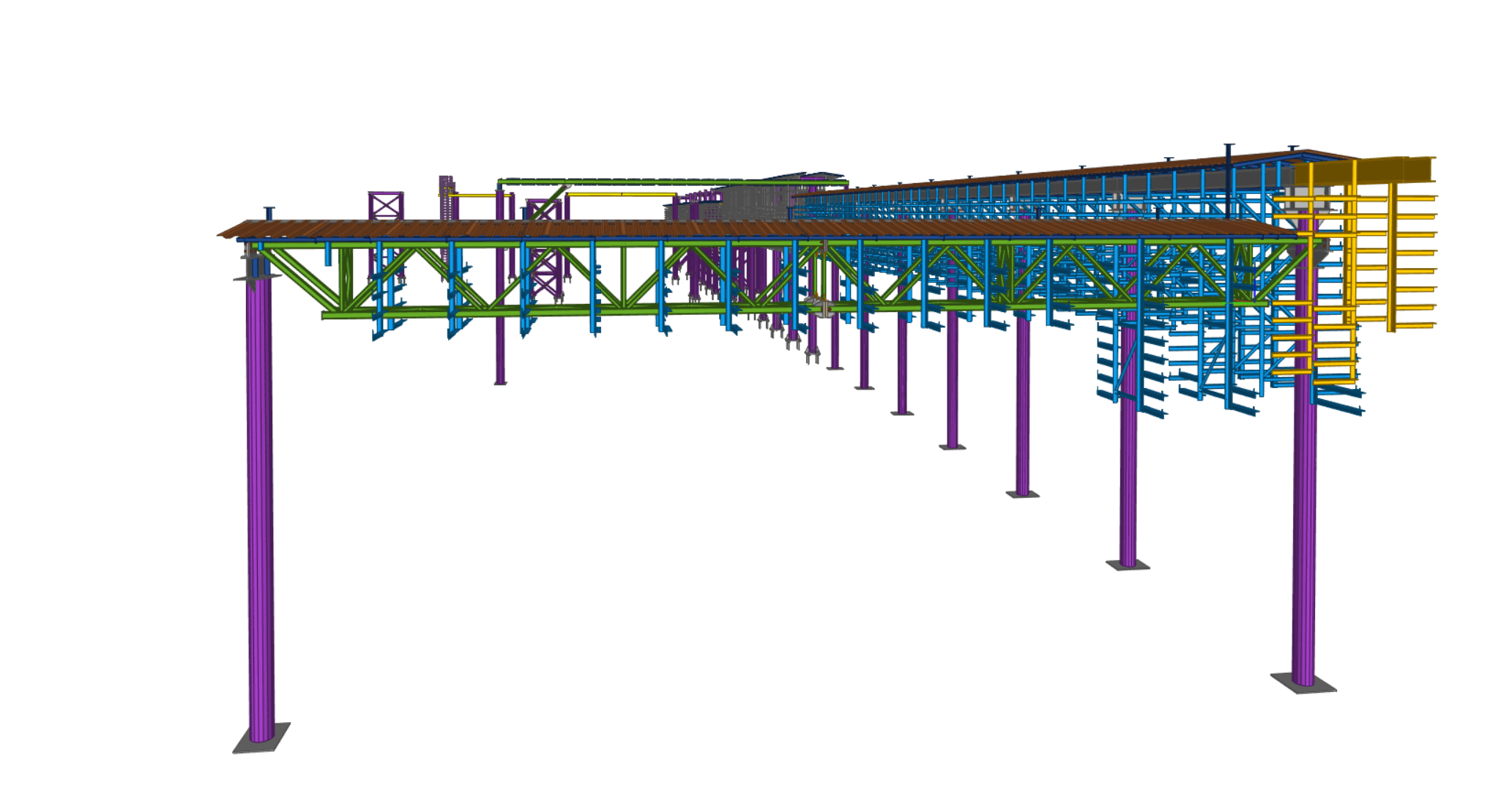

Hauptansicht

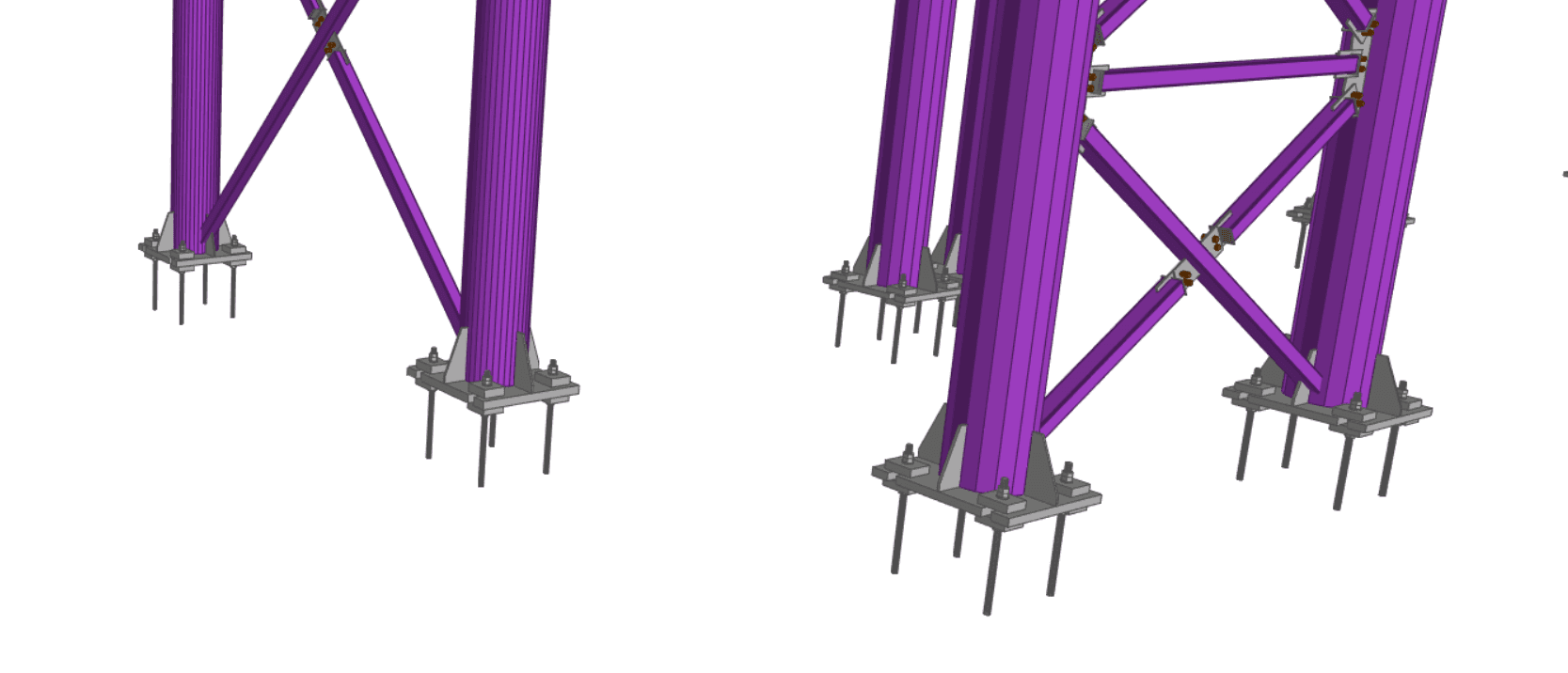

Ansicht Rechts

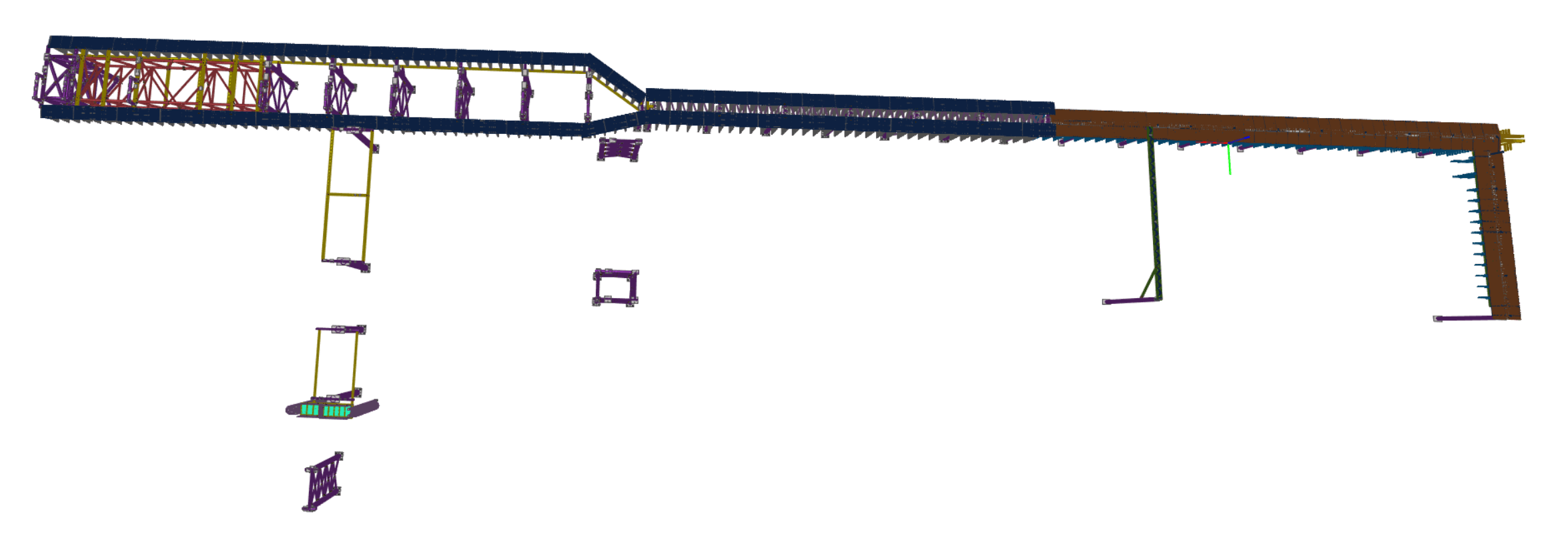

Draufsicht

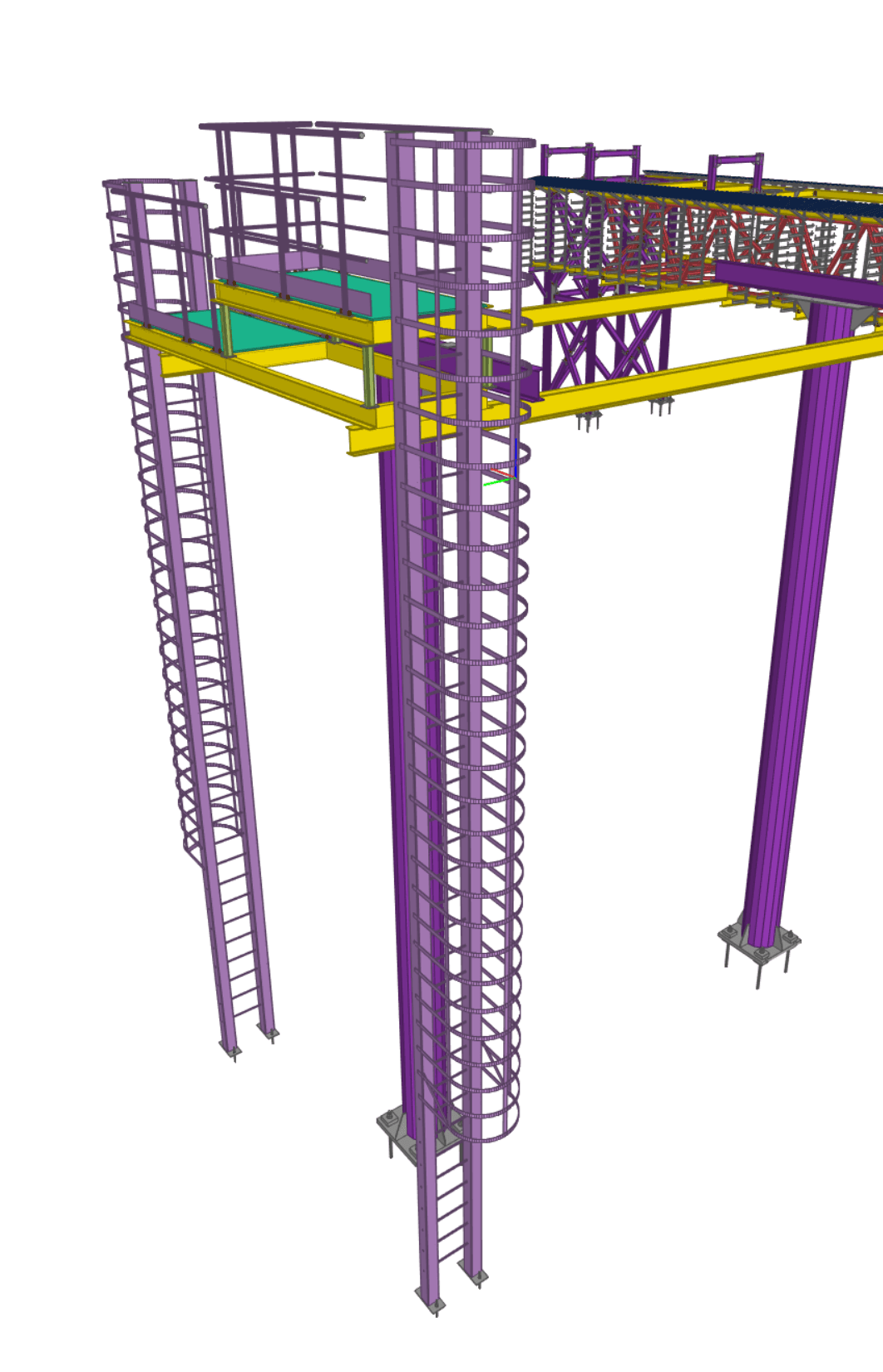

Bedienbühne

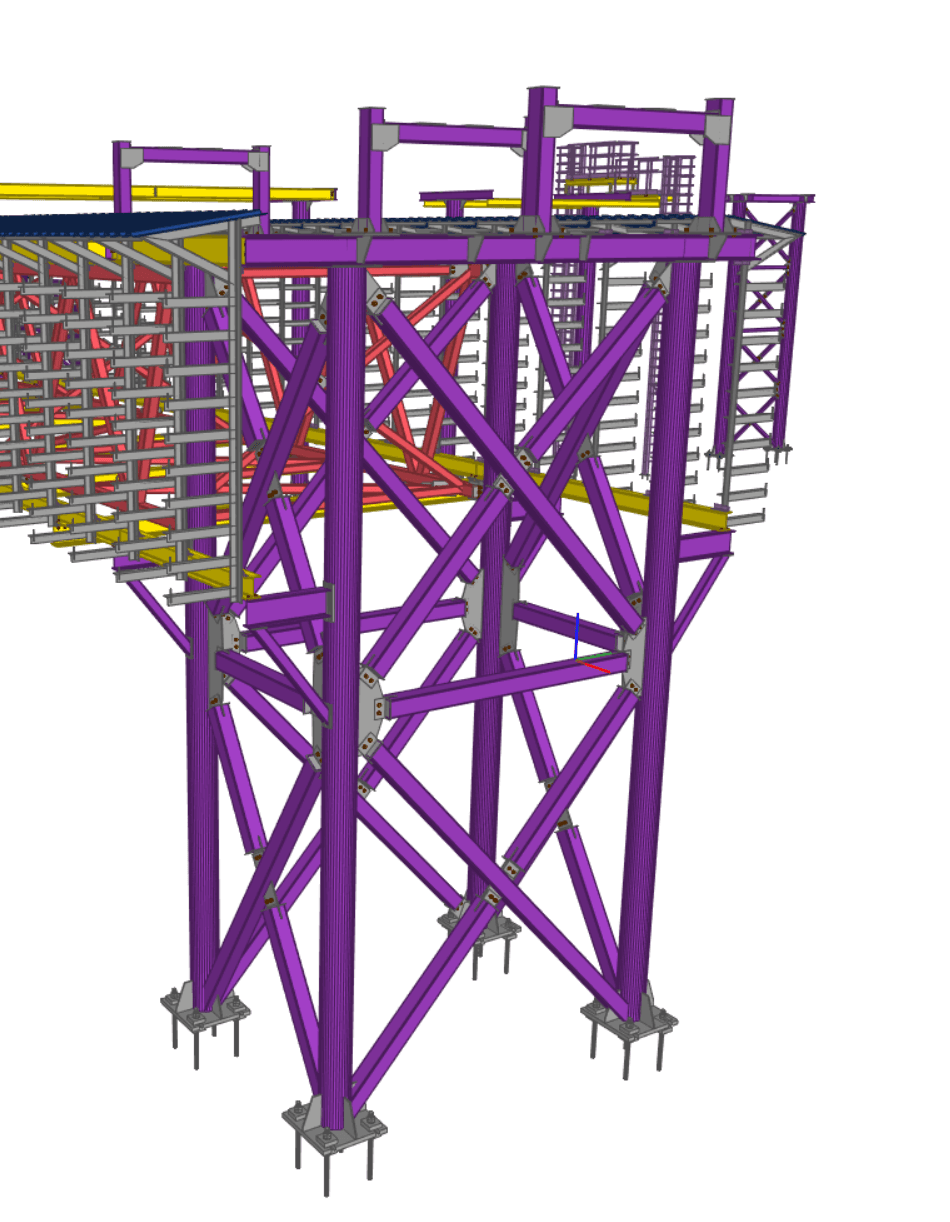

Tragskelett

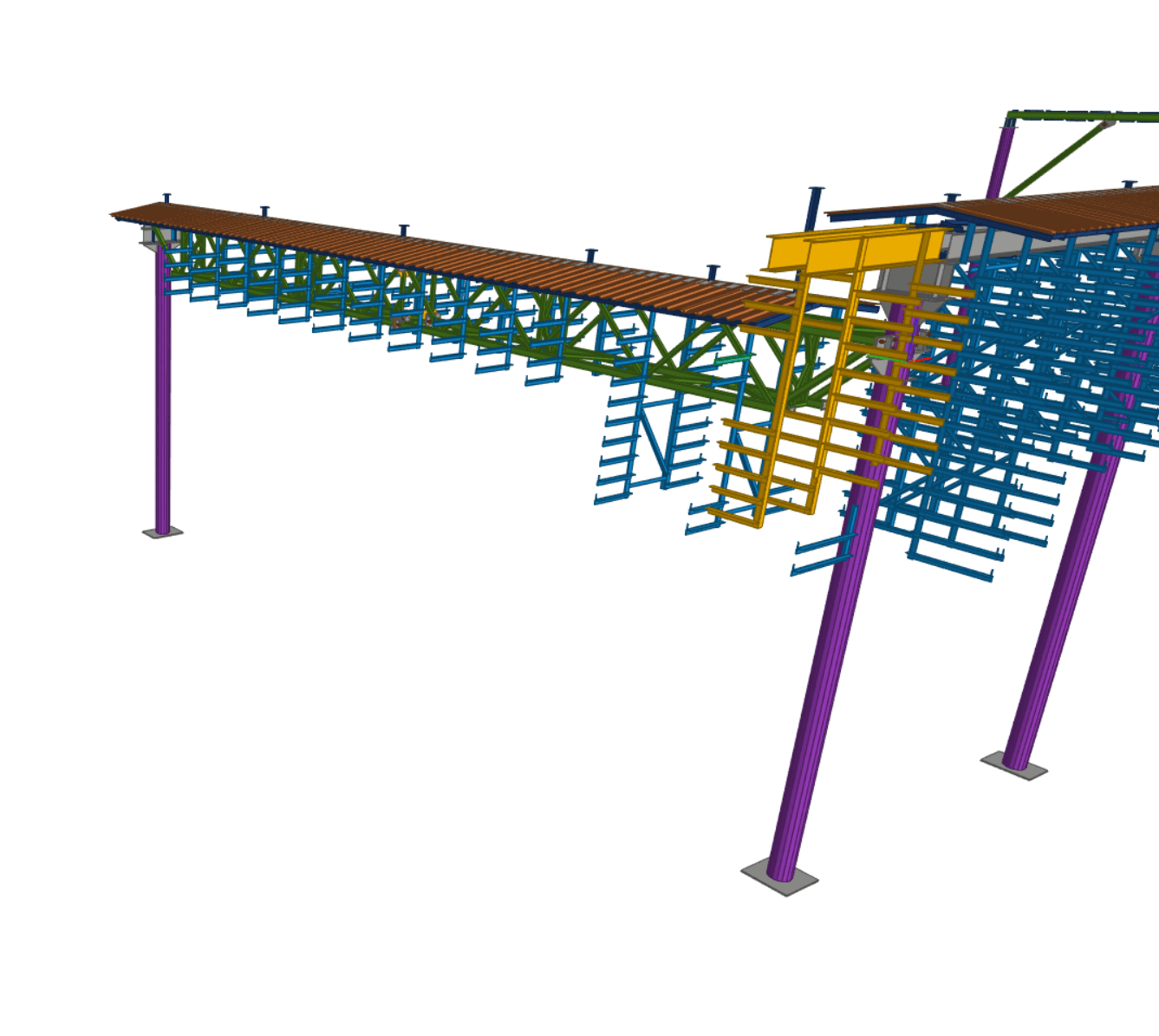

Abzweig
