Быстровозводимое здание, Северный Рейн-Вестфалия

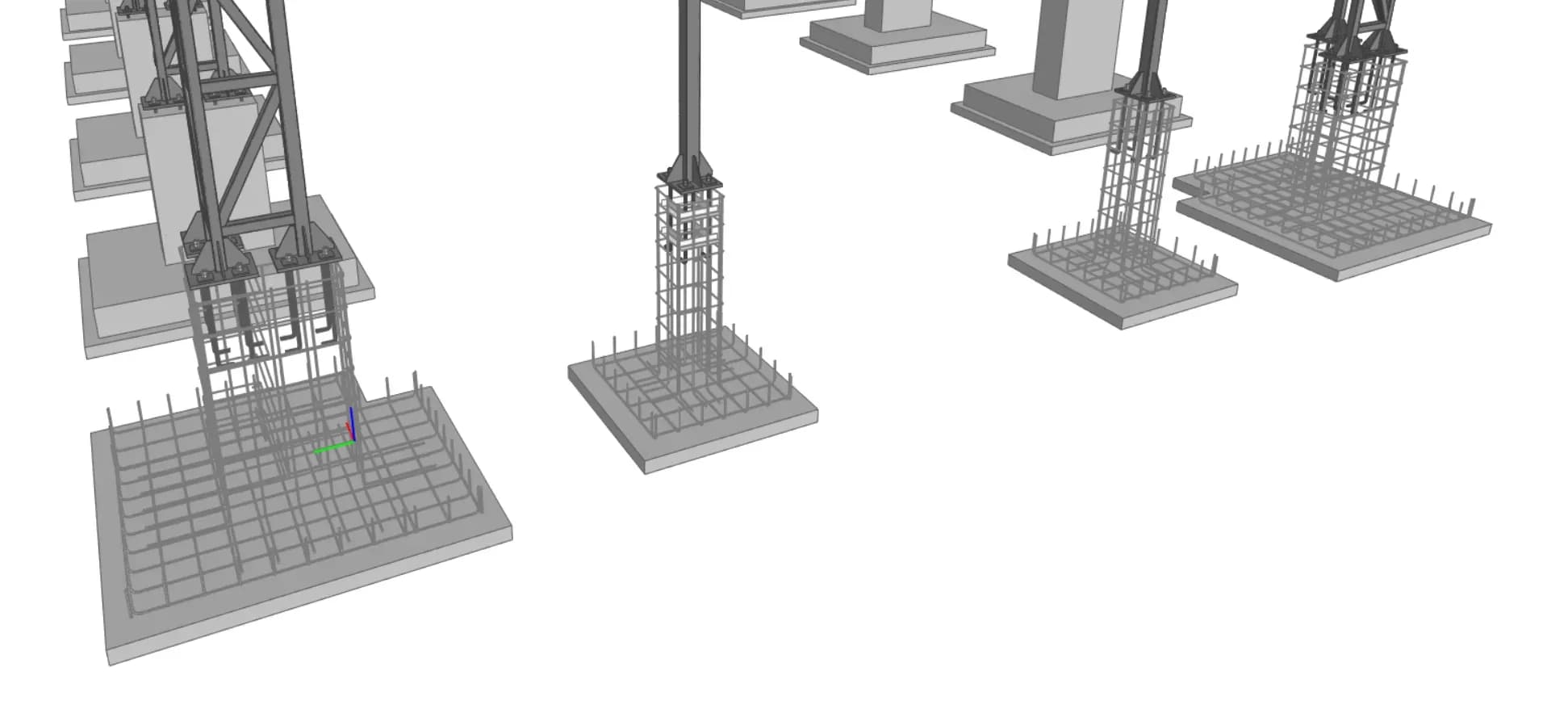

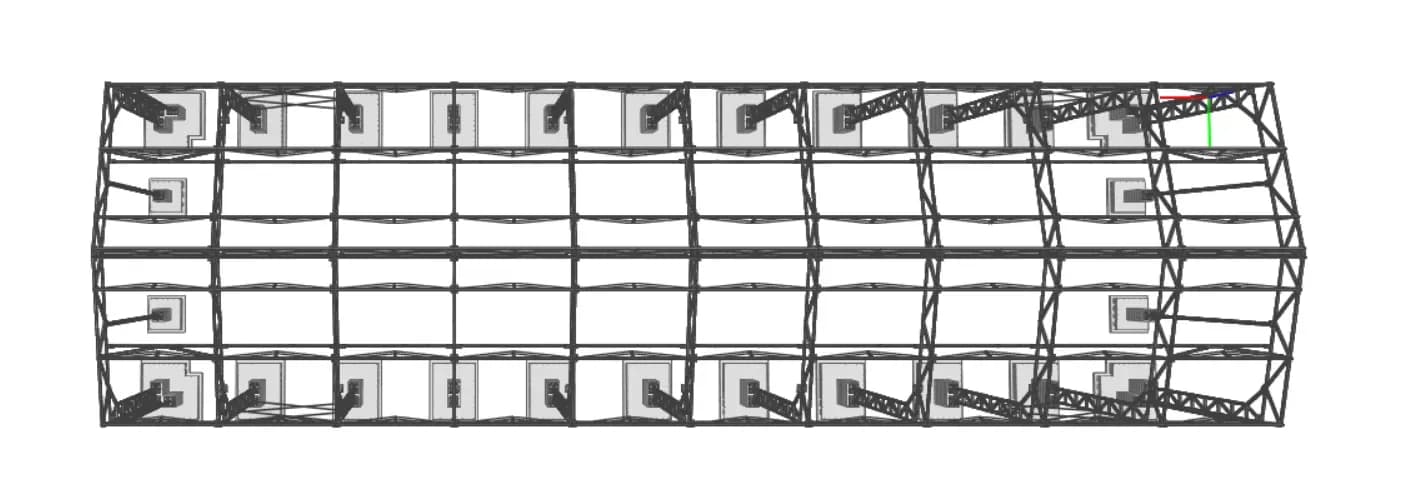

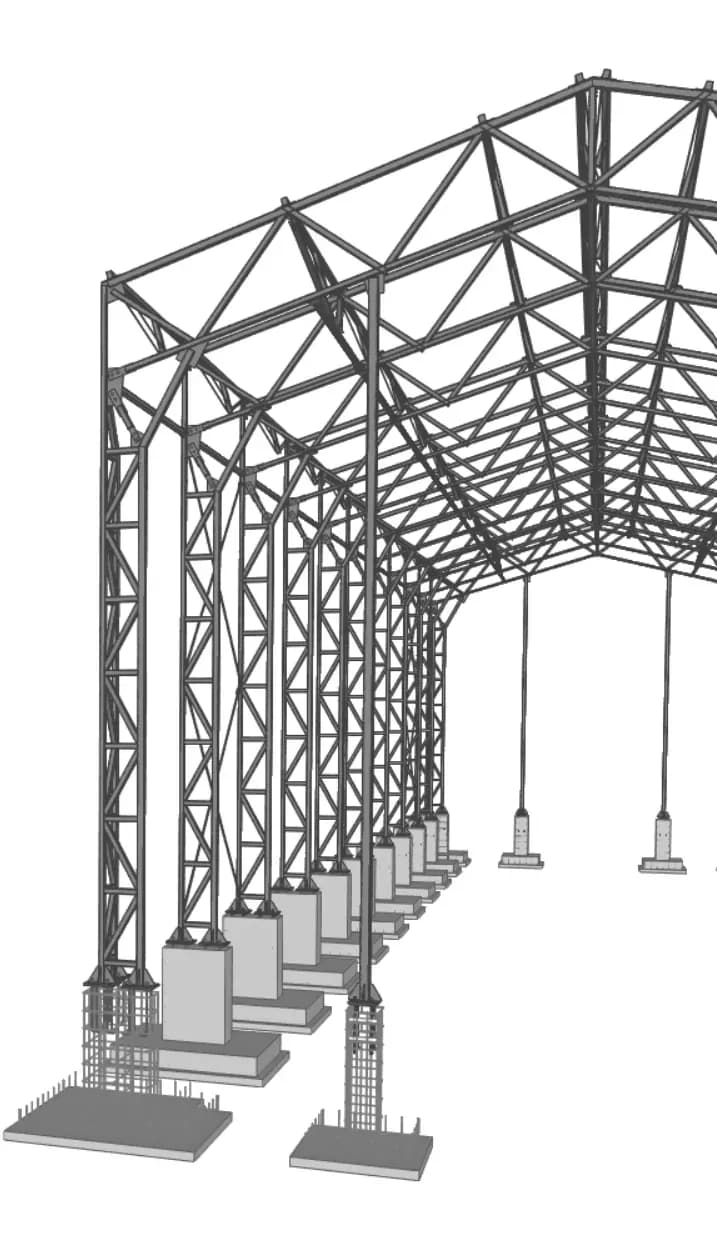

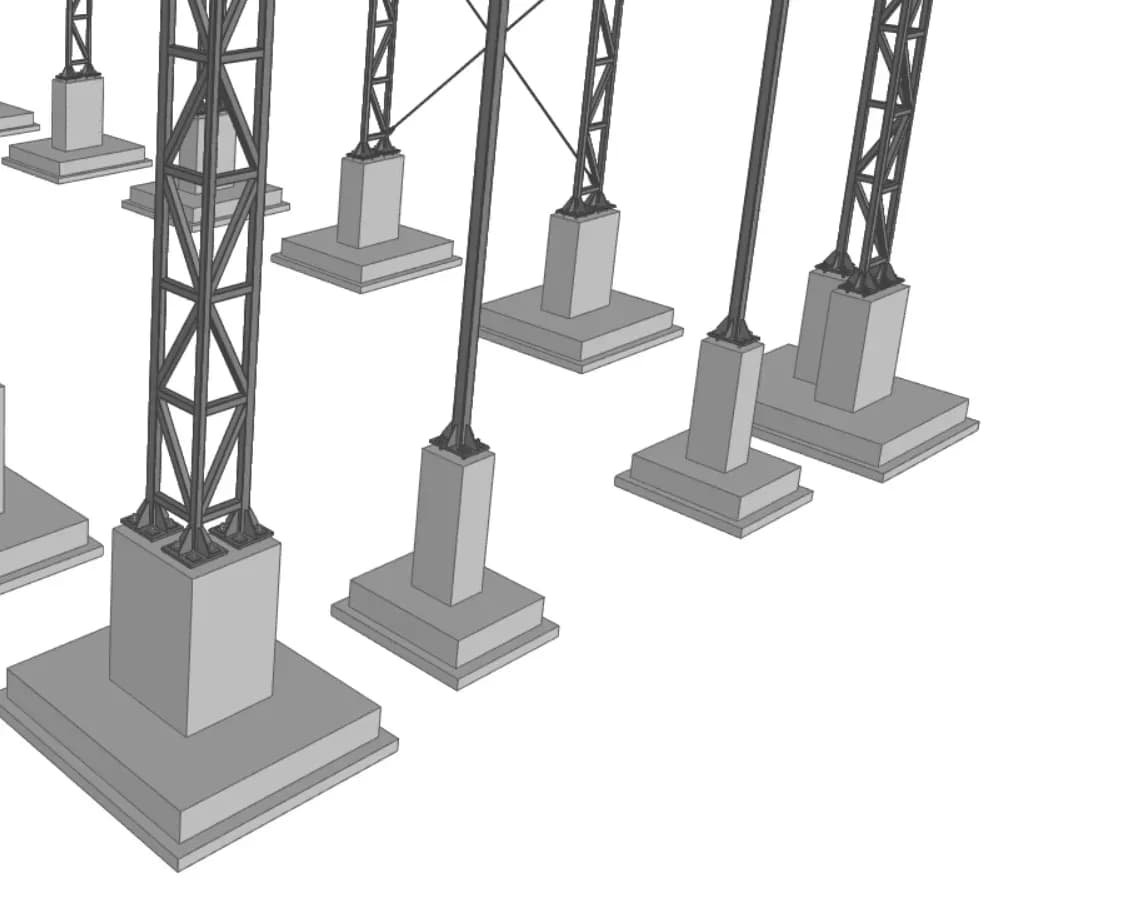

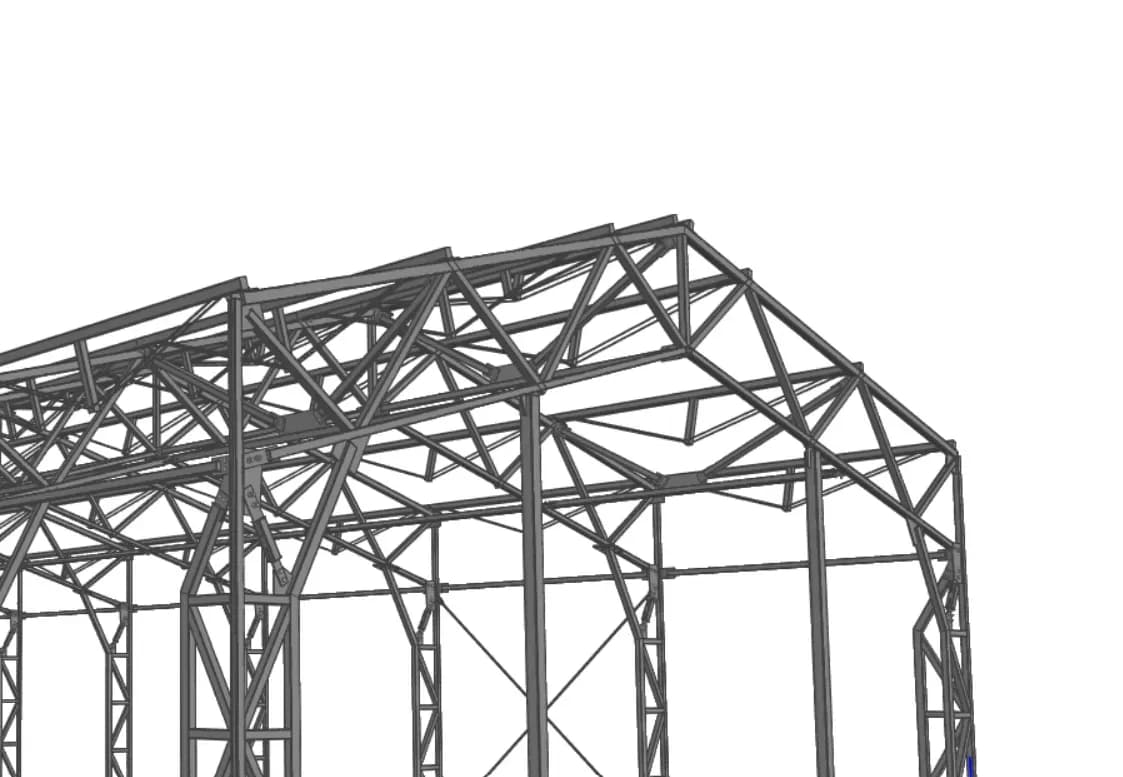

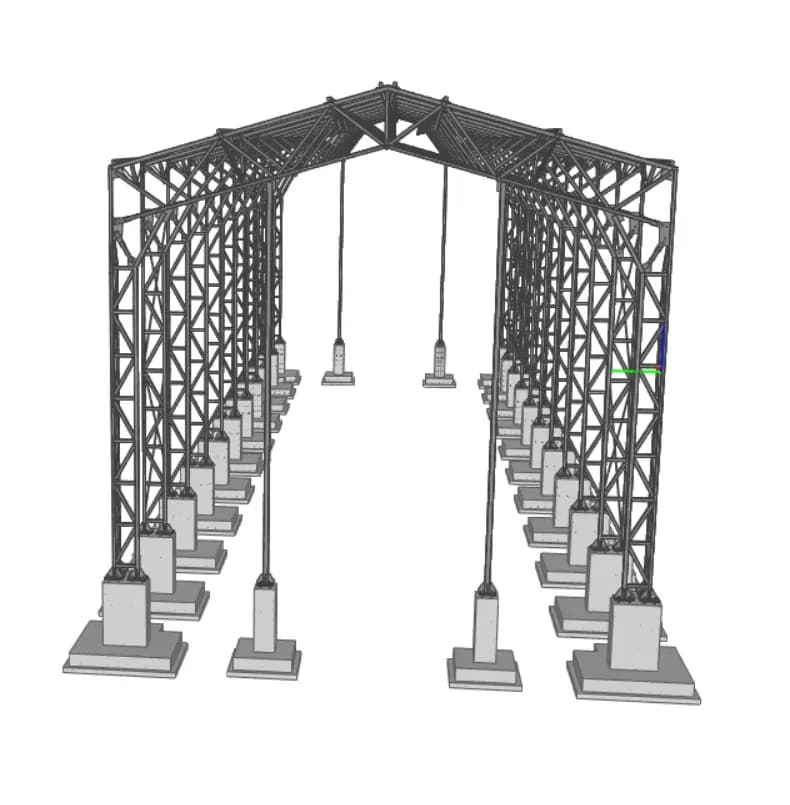

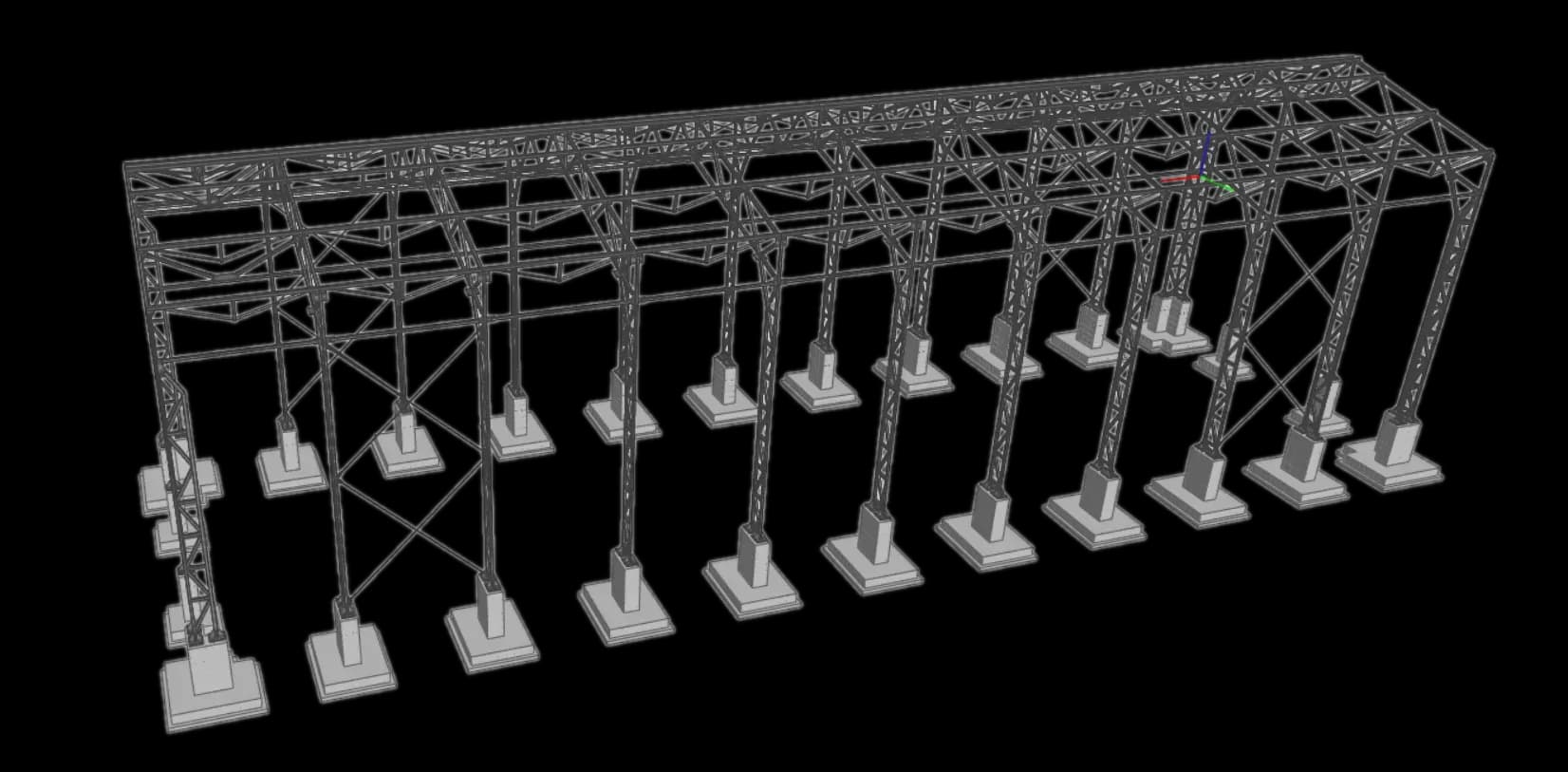

Здание служит центральным складом для производственных материалов, оборудования и запасных частей и специально адаптировано к высоким логистическим требованиям промышленного предприятия. Проект включал в себя всестороннюю инвентаризацию участка, чтобы точно зафиксировать местные условия и оптимально адаптировать конструкцию к окружающей среде. На основе этих данных мы создали 3D-модель для визуализации, провели детальные статические расчёты и разработали чертежи для производства и монтажа. Эти чертежи обеспечивают как точное изготовление, так и бесперебойную сборку стальной конструкции на месте, гарантируя соответствие здания необходимым нагрузочным и нормативным требованиям.

Проблемы и вызовы

Одной из главных задач было разработать оптимальное решение для быстрого монтажа и при этом оптимизировать стальную конструкцию под специфические требования проекта. Конструкция должна была быть не только максимально прочной и устойчивой, но и удобной для транспортировки и сборки. Это потребовало инновационных подходов в проектировании и тщательной координации всех элементов, чтобы обеспечить высокую точность подгонки и значительно сократить время монтажа на площадке. Благодаря точному планированию и продуманным деталям нам удалось ускорить процесс сборки и тем самым минимизировать простой в работе промышленного предприятия

01.10.2019 - 01.02.2020

Тоннаж	28	тонн
Часы проектирования	840	часов
Общая площадь	360	м²
Длина	34.5	м
Ширина	10.4	м
Высота	10.5	м

Адрес:

Северный Рейн-Вестфалия, Германия

Стадии проекта

Анализ требований

На первом этапе проводился подробный анализ требований проекта и целевых показателей. Совместно с заказчиком были определены все ключевые параметры эксплуатации и специфические условия для быстровозводимого здания.

3D-сканирование участка лазером

С помощью точного 3D-лазерного сканирования мы зафиксировали текущее состояние объектов и окружающей территории, задокументировав все важные геометрические параметры.

Моделирование существующих объектов

На основе полученных сканированных данных была выполнена цифровая реконструкция всех существующих сооружений и рельефа, что позволило точно адаптировать новые элементы конструкции.

Проектирование (фаза LPH 3)

В рамках третьей фазы (LPH 3) был разработан базовый концепт стальной конструкции и функционального назначения здания, включая проработку нескольких конструктивных вариантов.

Проект на утверждение (фаза LPH 4)

После проектной стадии последовала фаза утверждения, в ходе которой конструктивные решения были детализированы, а также завершены статические расчёты.

Рабочее проектирование (фаза LPH 5)

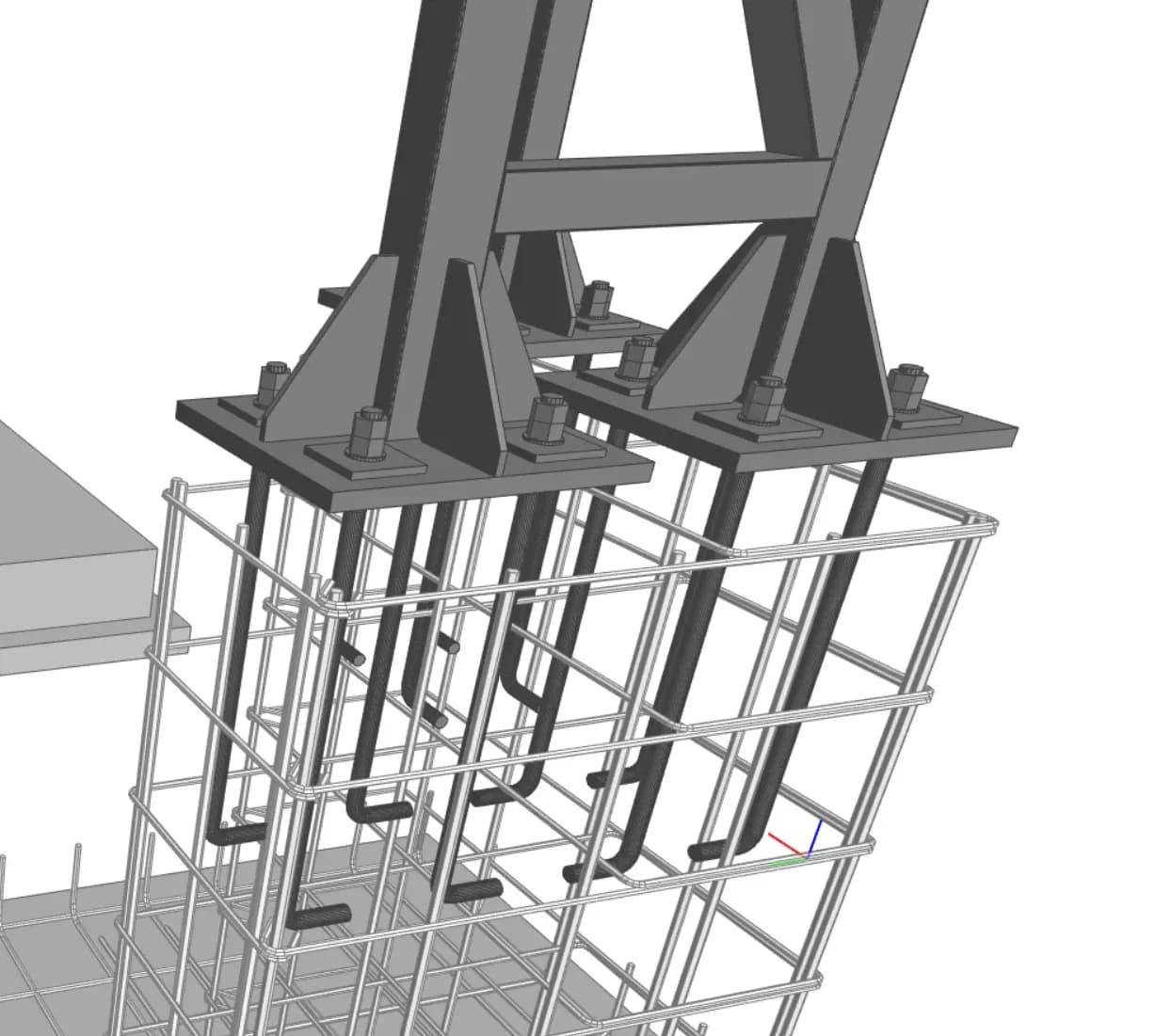

На этапе рабочей документации (LPH 5) были разработаны детальные производственные и монтажные чертежи для изготовления и установки стальной конструкции.
