Концепция реновации системы отвода дымовых газов, Бавария
Наше инженерное бюро спланировало и сопровождало проект по замене системы отвода дымовых газов котла на теплоэлектроцентрали в Баварии. Цель заключалась в демонтаже старой дымовой камеры и установке новой системы на существующие фундаменты. Имеющиеся сервисные зоны были сохранены, а новая камера точно подсоединена к существующим каналам котла. С помощью современного 3D-сканирования и технологии облаков точек удалось обеспечить точное размещение компонентов и оптимизировать затраты на проект. Специальная система опор и подвесов для новых газоотводов обеспечила их устойчивость и надёжную работу. Проект включал обследование, создание 3D-модели, статические расчёты, а также разработку подробных чертежей для производства и строительства для эффективной реализации.
Трудности
Наибольшую сложность представляла точная адаптация новой системы отвода дымовых газов к существующим конструктивным условиям котла электростанции. Ограниченное пространство и необходимость интеграции оборудования в работающий процесс потребовали точного проектирования, гибких деталировок и разработки независимой несущей системы для новых газоотводов.
01.06.2020 - 01.08.2020
| Тоннаж | 2.4 | тонн |
| Часы проектирования | 230 | часов |
| Общая площадь | 105 | м² |
| Длина | 14 | м |
| Ширина | 7.5 | м |
| Высота | 8 | м |
Адрес:
Бавария, Германия
Стадии проекта
Анализ требований
На этом этапе были проанализированы технические требования электростанции и условия для новой системы отвода дымовых газов. Особое внимание было уделено интеграции в существующие фундаменты и каналы. Также были учтены интерфейсы с существующими установками и рабочими процессами, чтобы функциональные, безопасностные и экономические цели были вовремя включены в планирование.
Сканирование с помощью 3D-лазера

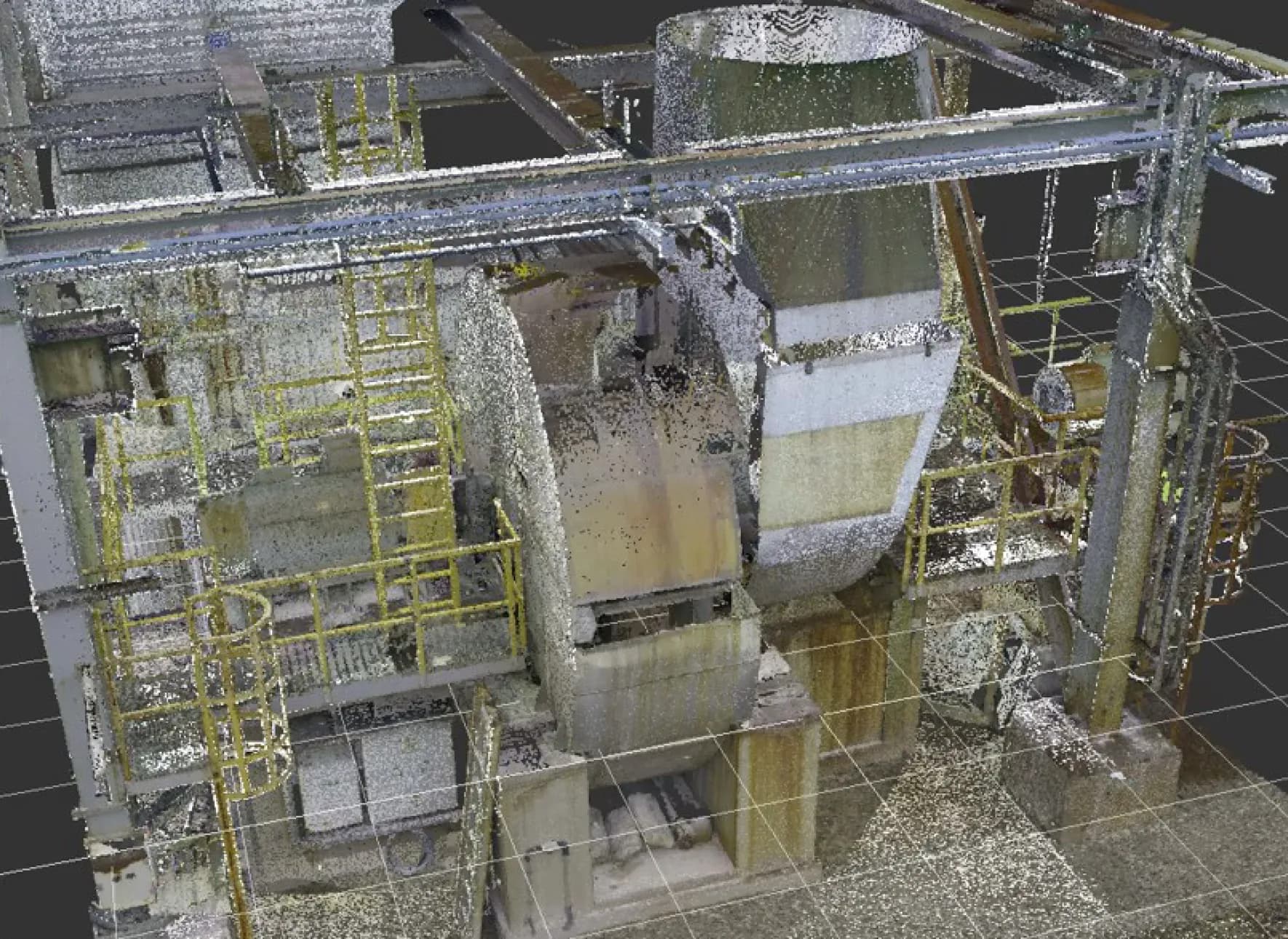

Обследование объекта проводилось с использованием 3D-лазерного сканирования, в результате чего было получено высокоточное облако точек. Оно использовалось как основа для планирования, а также для проверки на коллизии и проведения детального анализа. Дополнительно фотодокументация обеспечивала визуальную ориентацию для всей проектной команды.
Цифровое моделирование существующего объекта

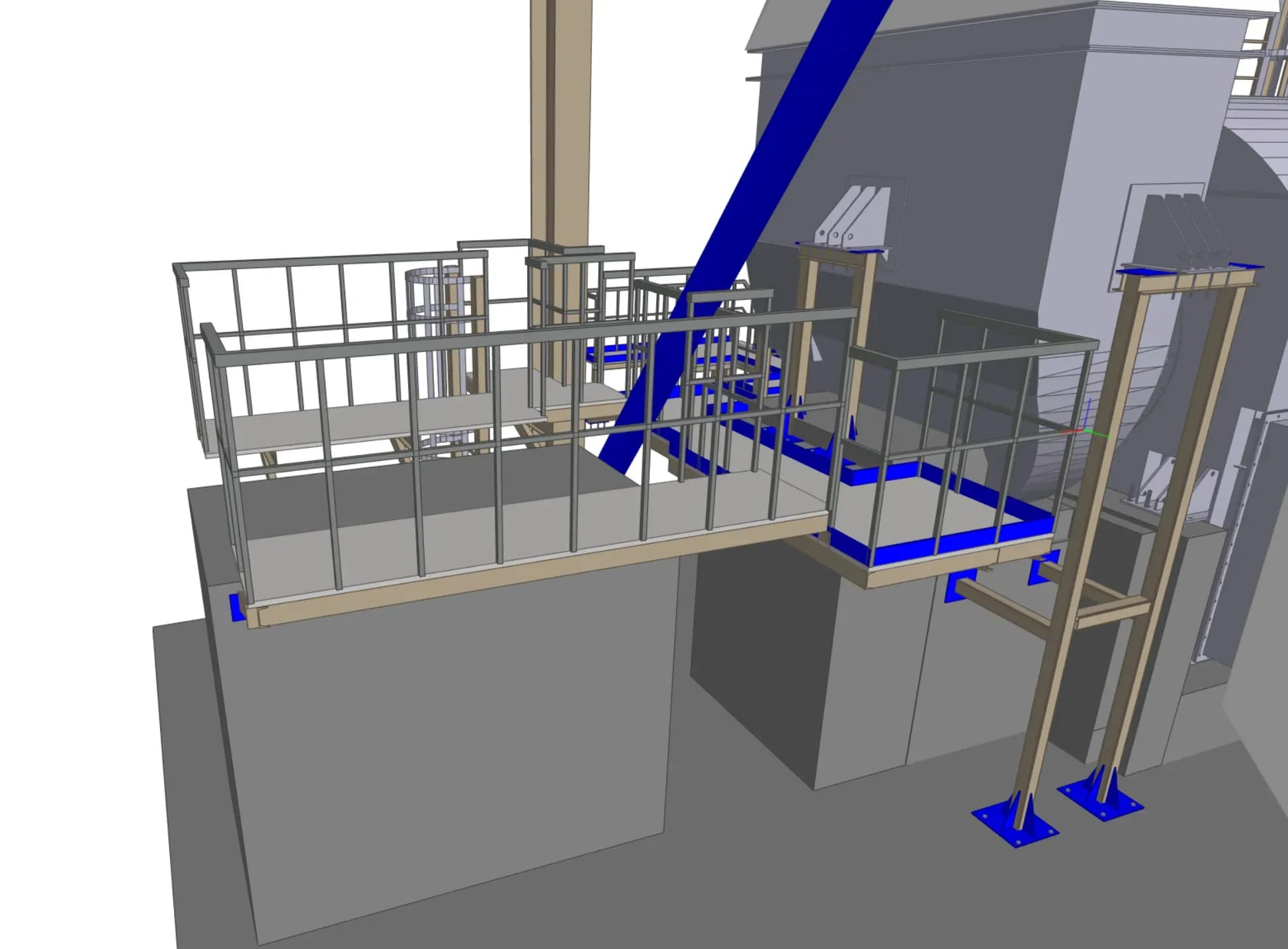

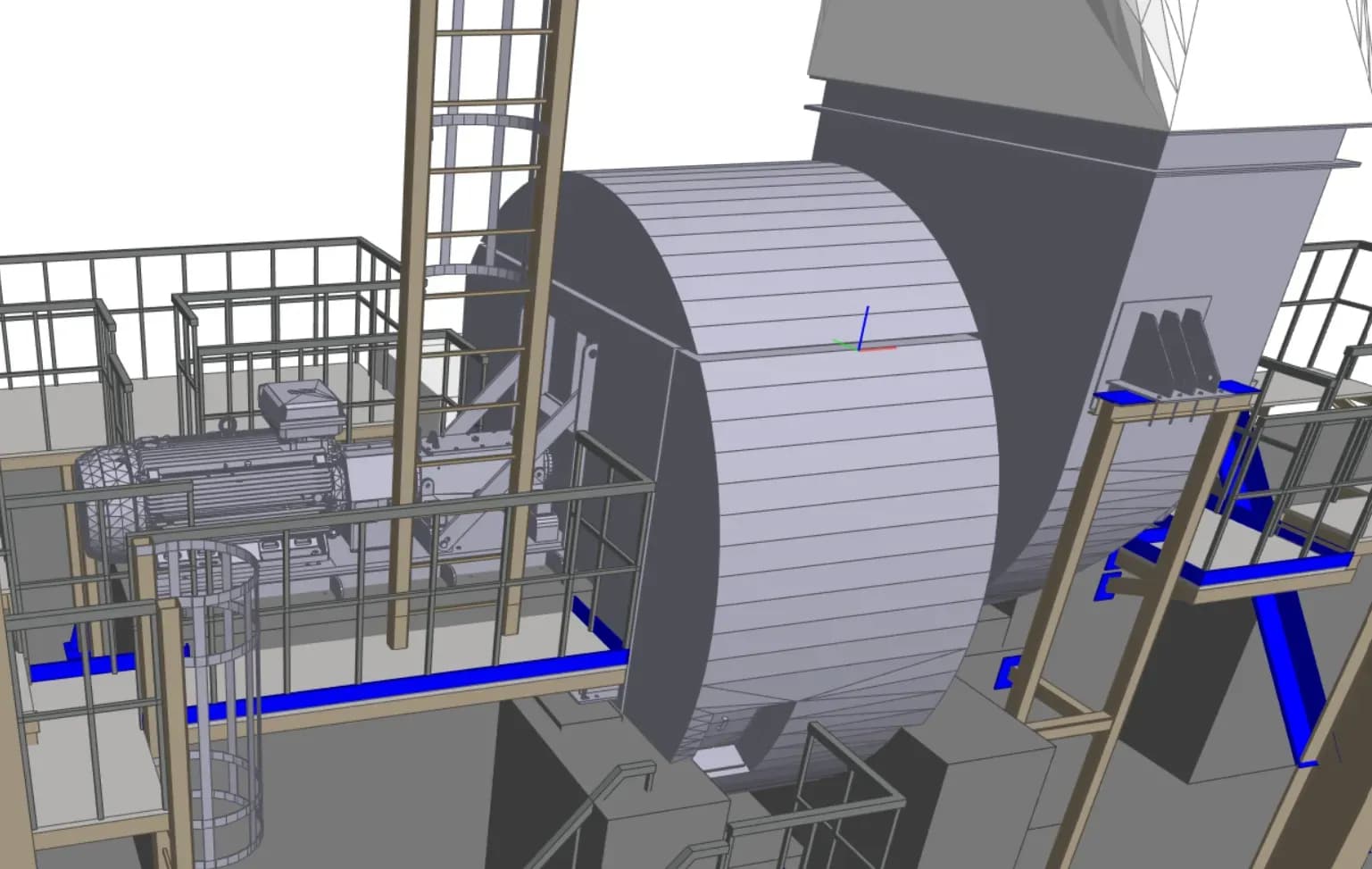

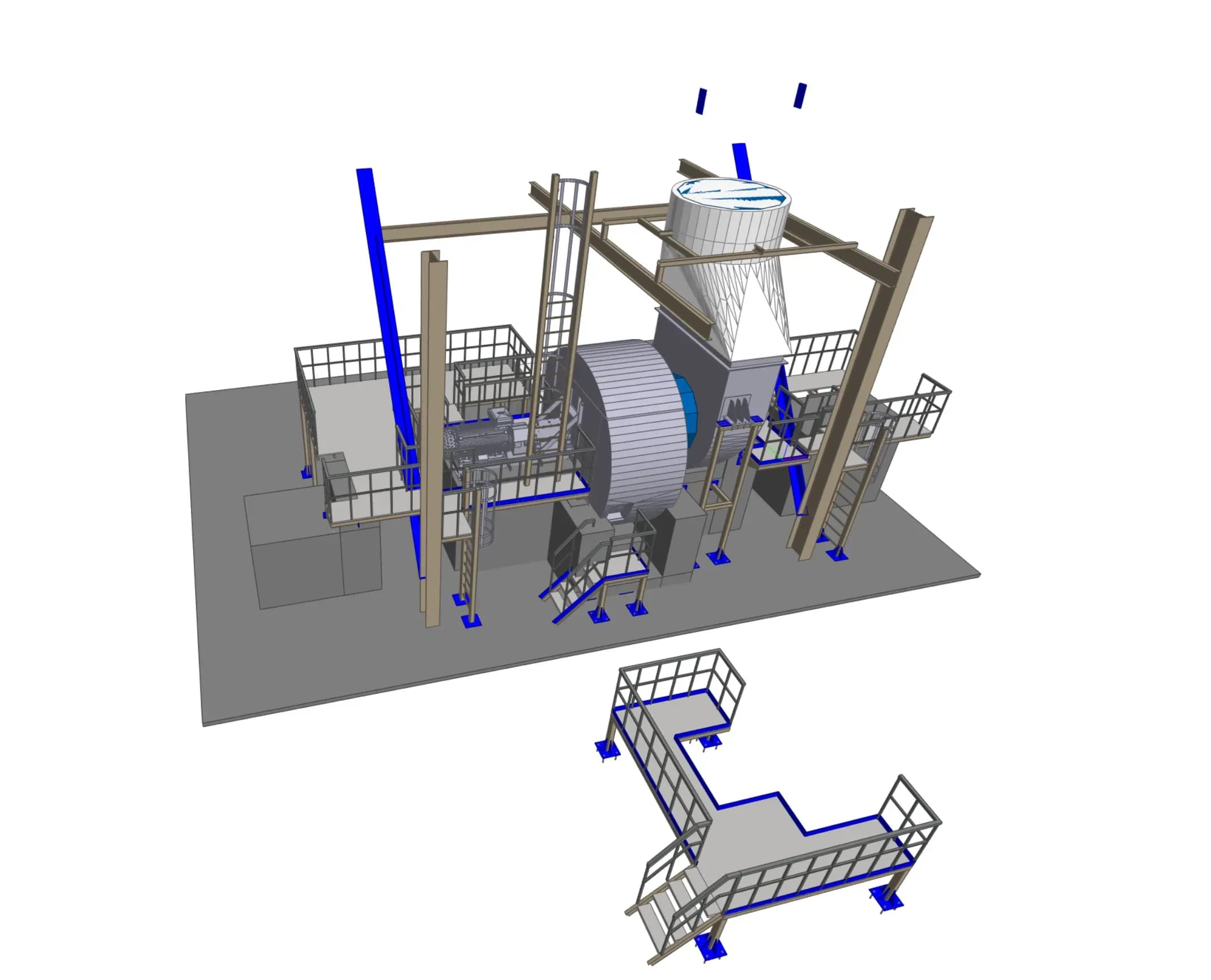

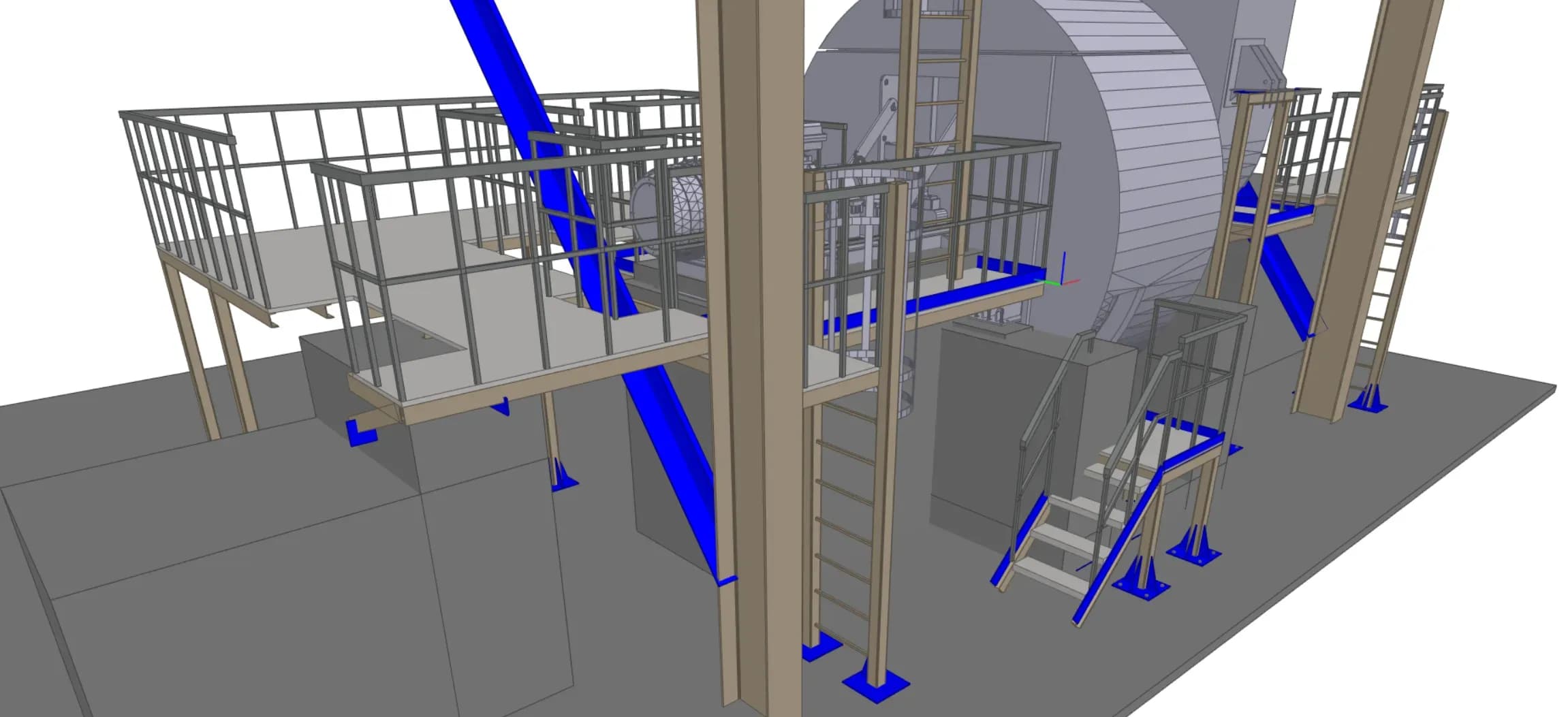

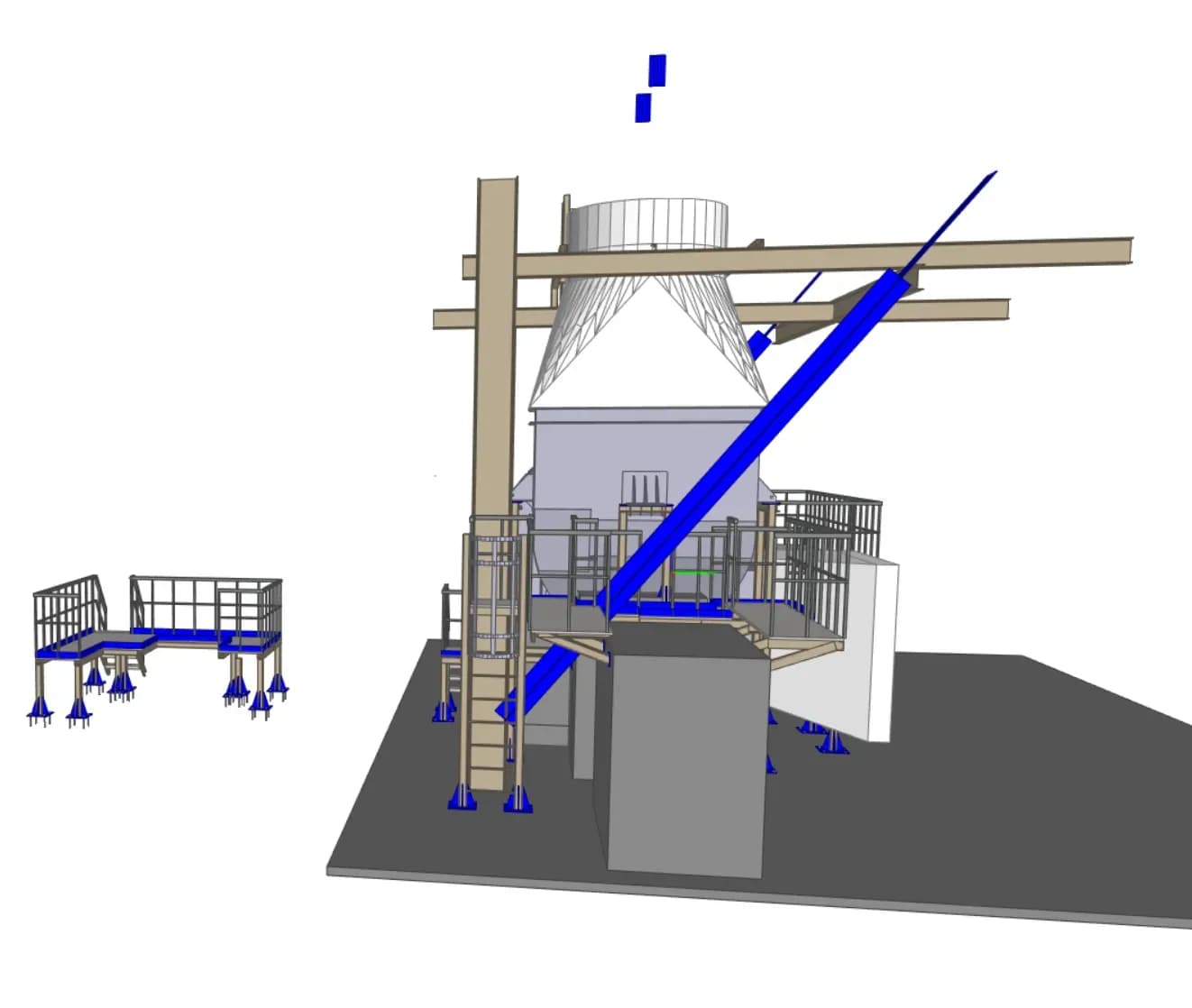

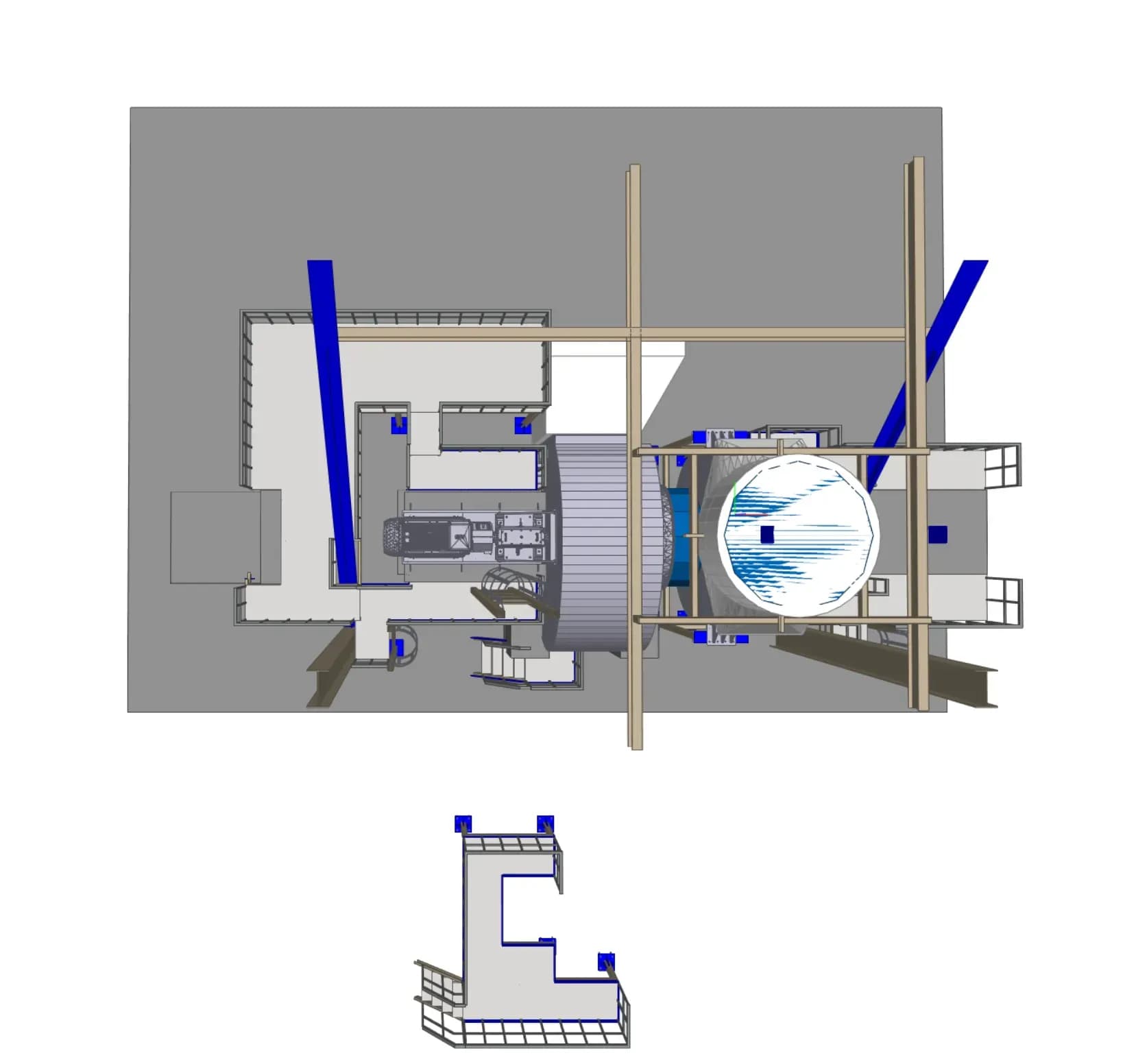

На основе данных лазерного сканирования была создана цифровая модель, отображающая все соответствующие строительные конструкции и элементы системы. Она обеспечивала надёжность планирования, особенно в части узлов подключения и ограниченных пространств, и была доступна всем инженерным дисциплинам для координации.
Проектирование LPH 3 и концепция
Концепция новой системы отвода дымовых газов была разработана с учётом технических, экономических и монтажных аспектов. Были рассмотрены различные варианты, и предпочтительное решение проработано в деталях. Этап завершился согласованием с заказчиком и участвующими подрядчиками.
Согласование проекта LPH 4
Финальная доработка проекта была выполнена на этапе согласования. Были подготовлены все необходимые технические документы и статические расчёты, проверены нормы и составлены разрешительные документы. Также был согласован реалистичный график и план проверок со всеми участниками.
Рабочее проектирование LPH 5
На этом этапе были подготовлены производственные и монтажные чертежи, обеспечивающие точное изготовление и установку всех компонентов. Монтажные процессы были согласованы с исполнителями, рассчитаны позиции кранов и собрана вся документация для бесперебойного выполнения работ на площадке.
