Концепция реновации фасада торгового центра
Для фасадной реновации торгового центра в Баварии была разработана лёгкая стальная конструкция, служащая несущим каркасом для нового оформления фасада. Инженерное бюро провело всестороннее обследование существующего здания, чтобы определить требования к новой конструкции и создать подробную модель. Кроме того, были выполнены статические расчёты стальной конструкции, чтобы обеспечить её несущую способность и безопасность. В мастерских чертежах проработаны стальные элементы и их соединения, а строительные планы охватывают весь процесс реконструкции вплоть до финального монтажа фасадных элементов.
Трудности
Одной из задач проекта стала точная адаптация новой стальной конструкции к существующему зданию. Сложная структура торгового центра потребовала индивидуальных решений для интеграции конструкции и обеспечения прочности без нарушения устойчивости объекта. Кроме того, проектирование и реализация лёгкой конструкции в сочетании с новой фасадной отделкой предъявляли высокие требования к выбору материалов и точности выполнения работ, чтобы удовлетворить как функциональные, так и эстетические требования.
01.02.2016 - 01.04.2016
| Тоннаж | 17 | тонн |
| Часы проектирования | 780 | часов |
| Общая площадь | 11800 | м² |
| Длина | 87 | м |
| Ширина | 33.7 | м |
| Высота | 17 | м |
Адрес:
Бавария, Германия
Стадии проекта
Анализ требований
На первом этапе проводится детальный анализ требований, в ходе которого определяются специфические потребности для реновации фасада и стальной лёгкой конструкции.
Сканирование с помощью 3D-лазера
На этом этапе выполняется точная фиксация существующего здания и прилегающей территории с использованием технологии 3D-лазерного сканирования.
Цифровое моделирование существующего объекта
На основе данных, полученных при 3D-лазерном сканировании, создаётся цифровая модель существующего здания.
Проектирование LPH 3 и концепция
На этапе LPH 3 разрабатывается проект стальной лёгкой конструкции. Создаётся концепция, учитывающая как конструктивные требования, так и эстетические представления относительно фасада.
Согласование проекта LPH 4
На этапе LPH 4 подготавливается документация для согласования. Эта фаза включает проверку и утверждение проекта всеми соответствующими участниками проекта.
Рабочее проектирование LPH 5
На завершающем этапе выполняется рабочее проектирование. Разрабатываются детальные производственные и строительные чертежи, содержащие всю необходимую информацию для изготовления и монтажа стальной лёгкой конструкции.

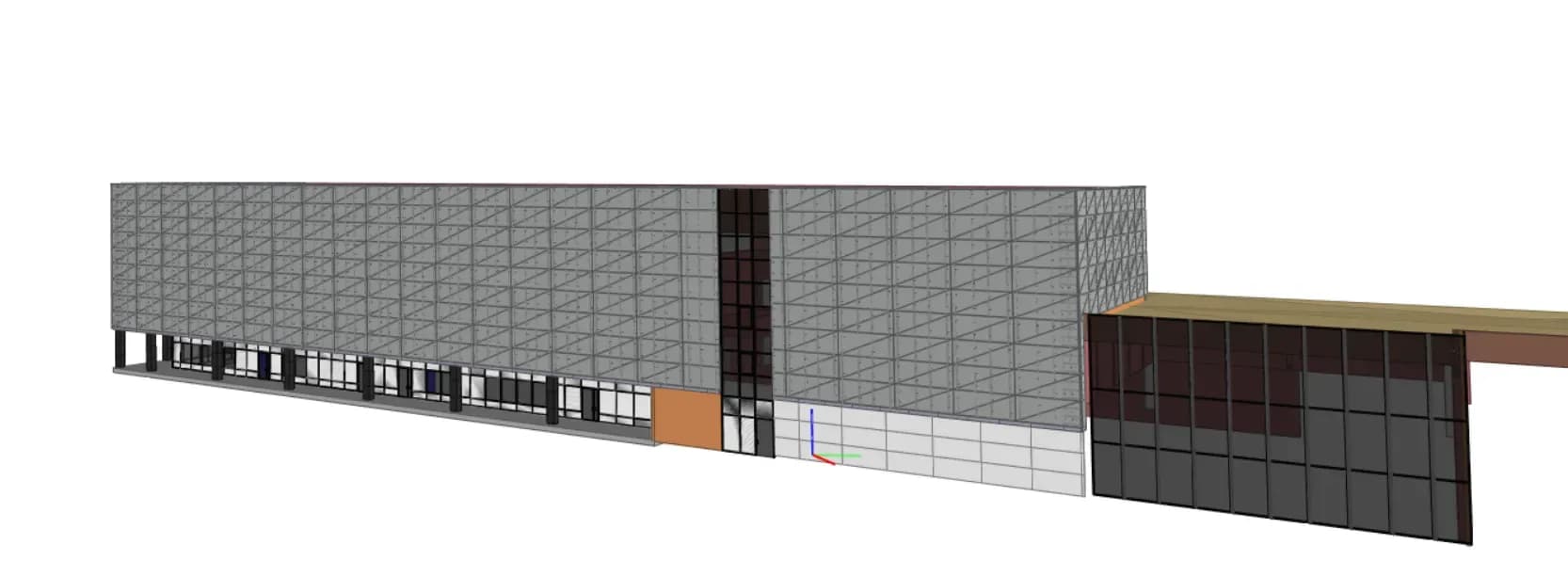

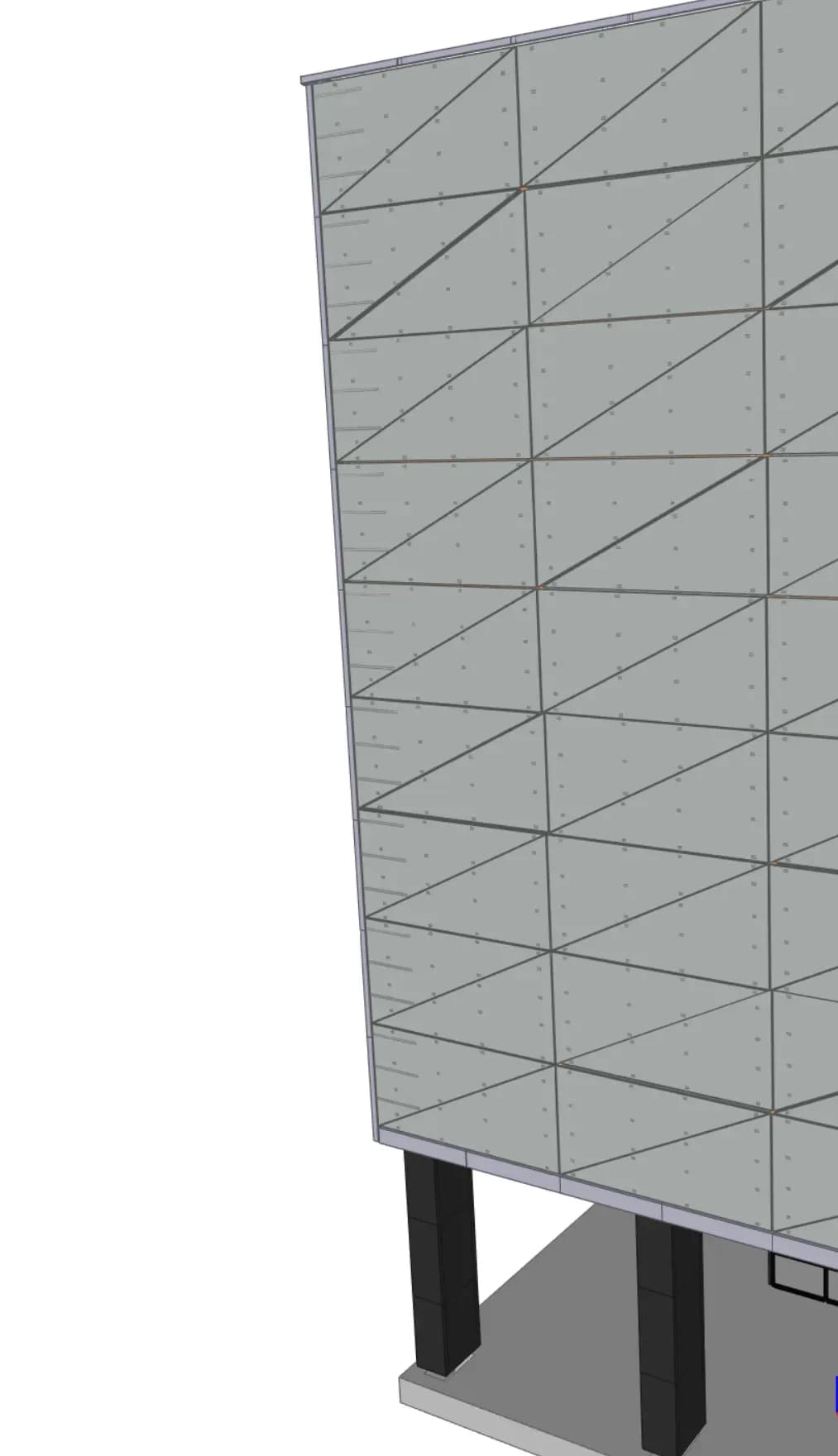

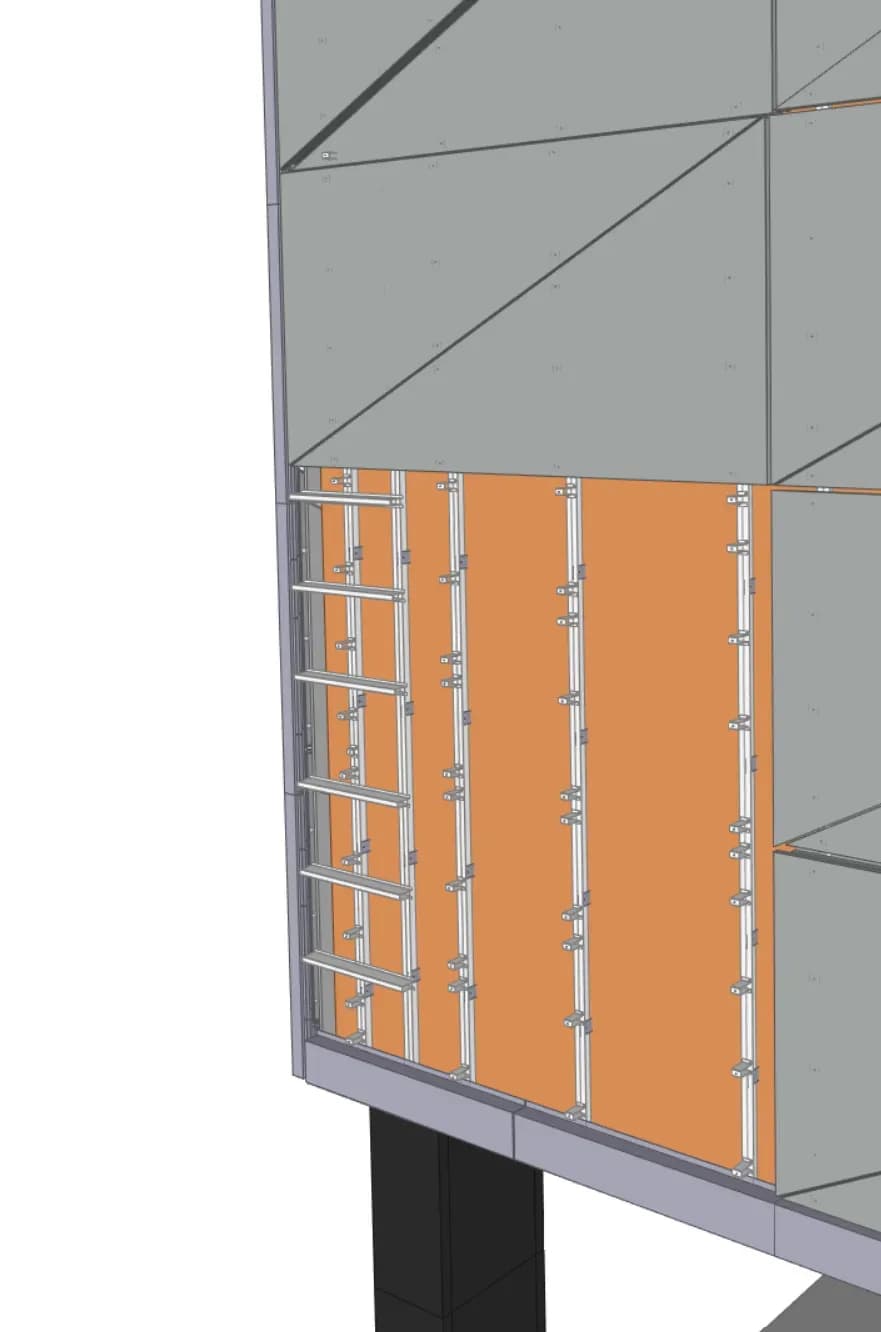

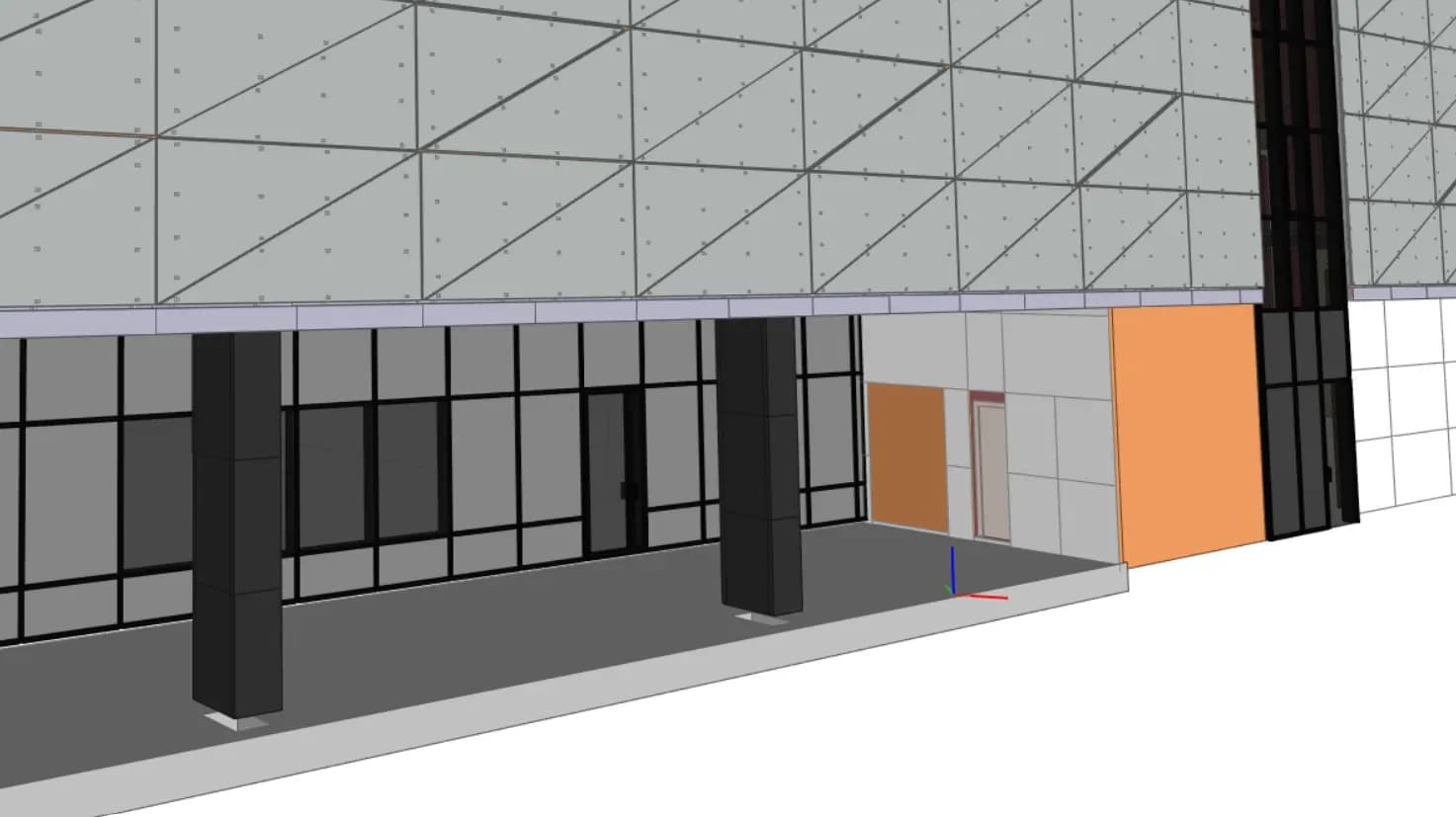

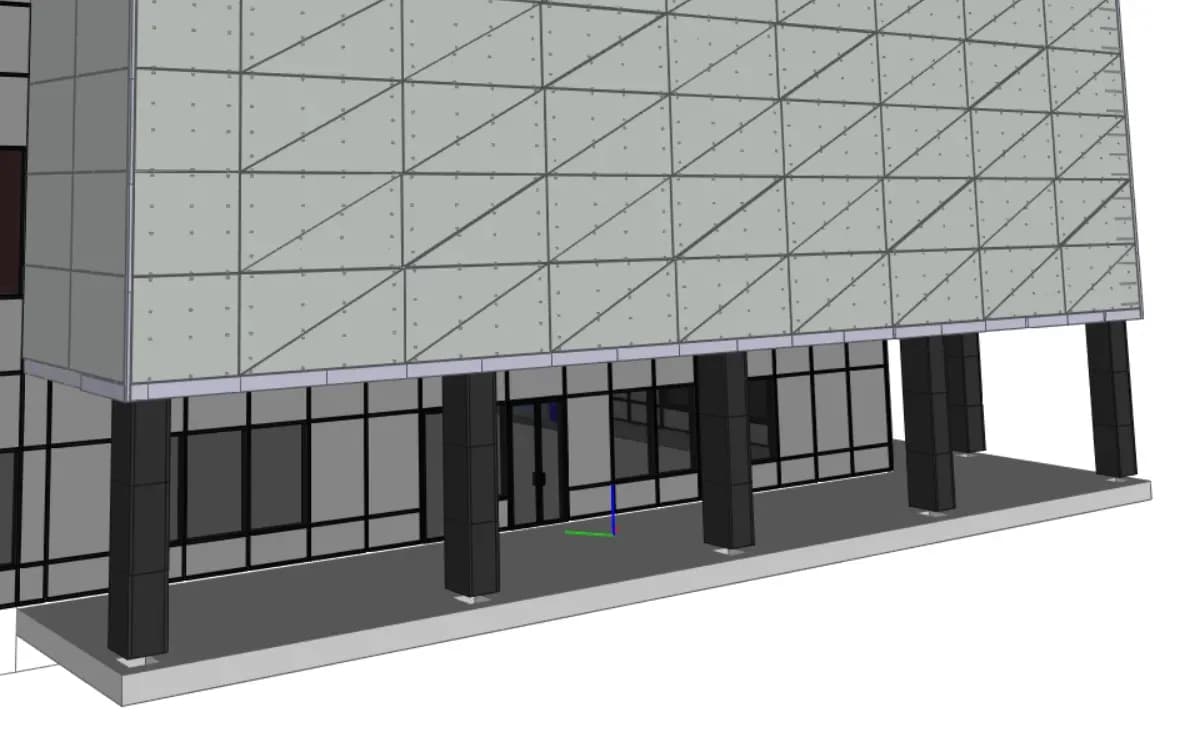

Галерея
