Концепция реновации торгового центра
Целью проекта является модернизация внешнего вида здания при одновременной оптимизации его конструктивной устойчивости и энергоэффективности. Стальная конструкция предназначена для несущих элементов новой фасадной облицовки и обеспечивает лёгкий, но прочный каркас, адаптирующийся к существующим условиям здания и допускающий гибкость в дизайне. В рамках проекта мы выполнили детальное обследование существующего здания и создали цифровую 3D-модель, что позволило упростить разработку статических расчётов и производственных чертежей. На этой основе были разработаны индивидуальные строительные планы, обеспечивающие точный монтаж стальной конструкции и фасадных элементов с учётом требований к дизайну в рамках модернизации.
Основные трудности
Одной из основных задач проекта стала интеграция новой лёгкой стальной конструкции в существующее, местами сложное сооружение торгового центра. Различные этапы строительства и материалы, использованные в существующем здании, потребовали значительных корректировок в статических расчётах для оптимального распределения нагрузок и выбора точек крепления. Кроме того, проект необходимо было реализовать в сжатые сроки, не прерывая работу торгового центра, что значительно усложнило координацию строительных планов с подрядчиками.
01.02.2018 - 01.05.2018
| Тоннаж | 28 | тонн |
| Часы проектирования | 950 | часов |
| Общая площадь | 10600 | м² |
| Длина | 86 | м |
| Ширина | 46.5 | м |
| Высота | 11 | м |
Адрес:
Гессен, Германия
Стадии проекта
Анализ требований
На этом этапе совместно с заказчиком были определены конкретные требования и цели проекта реновации фасада торгового центра. Анализ охватывал как технические, так и дизайнерские аспекты, включая энергоэффективность, устойчивость и требования к лёгкой стальной конструкции. Результаты анализа легли в основу следующих этапов проектирования и обеспечили всестороннее учёт всех значимых факторов.
3D-лазерное сканирование
Для точного обследования структуры здания и прилегающей территории было проведено 3D-лазерное сканирование. Эта технология позволила собрать высокоточные данные, которые стали основой для создания цифровой модели. Благодаря этому удалось детально зафиксировать сложные элементы фасада и окружающей местности, что имело важное значение для дальнейшего проектирования и моделирования.
Цифровое моделирование существующего объекта
В рамках третьей фазы проектирования (LPH 3) была разработана концепция фасада. Это включало проработку различных вариантов дизайна, оценку технической реализуемости и поиск оптимальных решений для лёгкой стальной конструкции. Проекты были проверены на экономическую целесообразность и соответствие ранее определённым требованиям. Также были выполнены первые статические расчёты и выбраны подходящие материалы для фасада.
Этап проектирования — LPH 3
На этом этапе концепция фасада была детализирована. Разрабатывались различные дизайнерские решения, анализировалась их техническая выполнимость, подбирались оптимальные решения для лёгкой стальной конструкции. Эскизы проверялись на соответствие требованиям проекта и экономической эффективности. Также проводились первичные расчёты несущей способности и выбор материалов для облицовки.
Этап согласования — LPH 4
В рамках четвёртой фазы (LPH 4) проводилась окончательная координация проектных решений и получение одобрения от всех участников проекта. Все детали были проверены, скорректированы и утверждены для реализации. Были окончательно определены используемые материалы, конструктивные элементы и этапы выполнения работ, чтобы обеспечить соответствие проекта строительным нормам и требованиям безопасности.
Рабочее проектирование — LPH 5
В пятой фазе (LPH 5) была проведена детальная проработка всех рабочих и производственных чертежей для реализации стальной конструкции. Это включало точные чертежи конструктивных элементов, обеспечивающие корректный монтаж на строительной площадке. Также были подготовлены производственные чертежи для изготовления стальных деталей и составлены подробные инструкции по сборке. На этом этапе была собрана вся необходимая информация для выполнения и координации строительных работ.

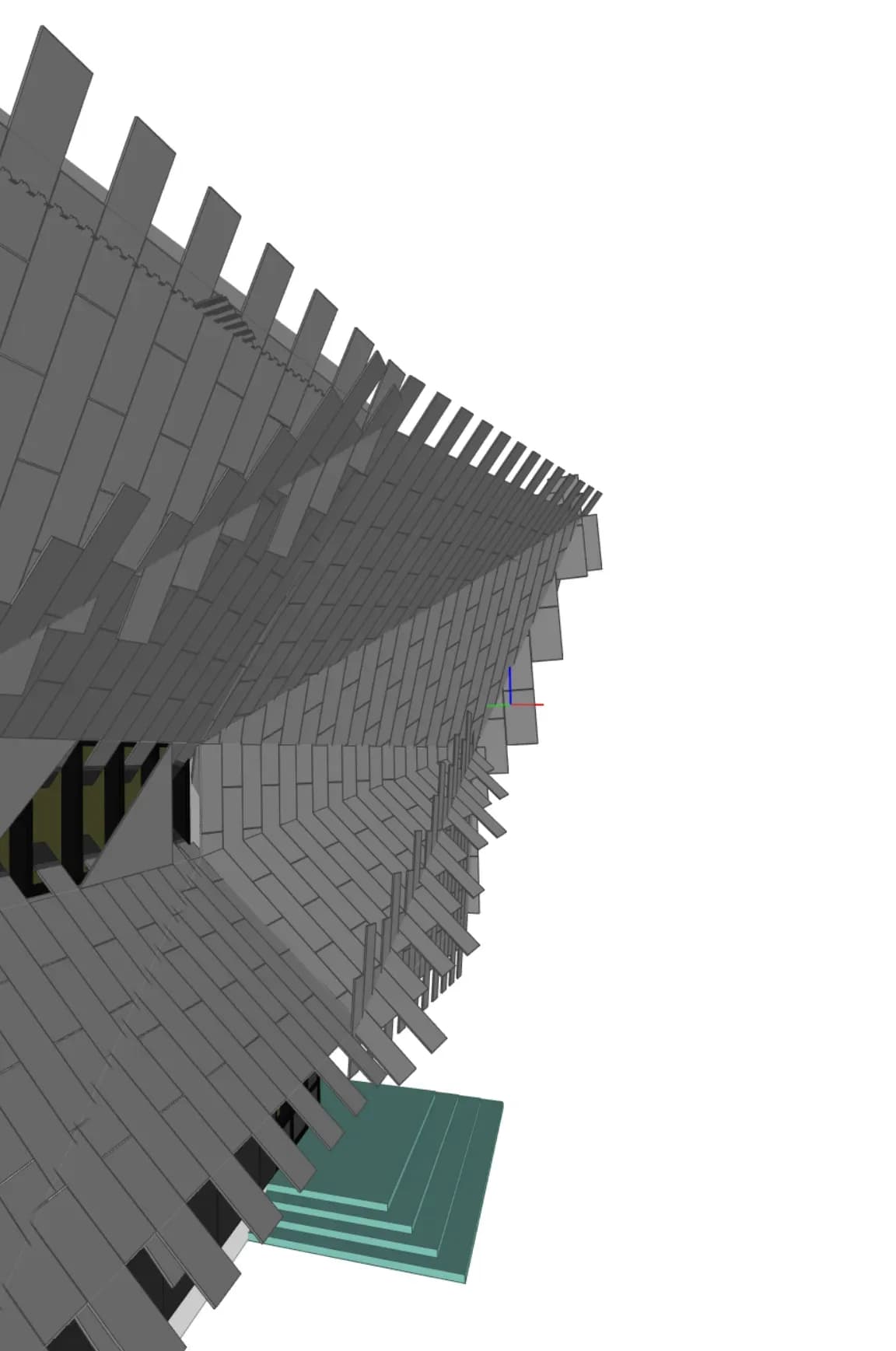

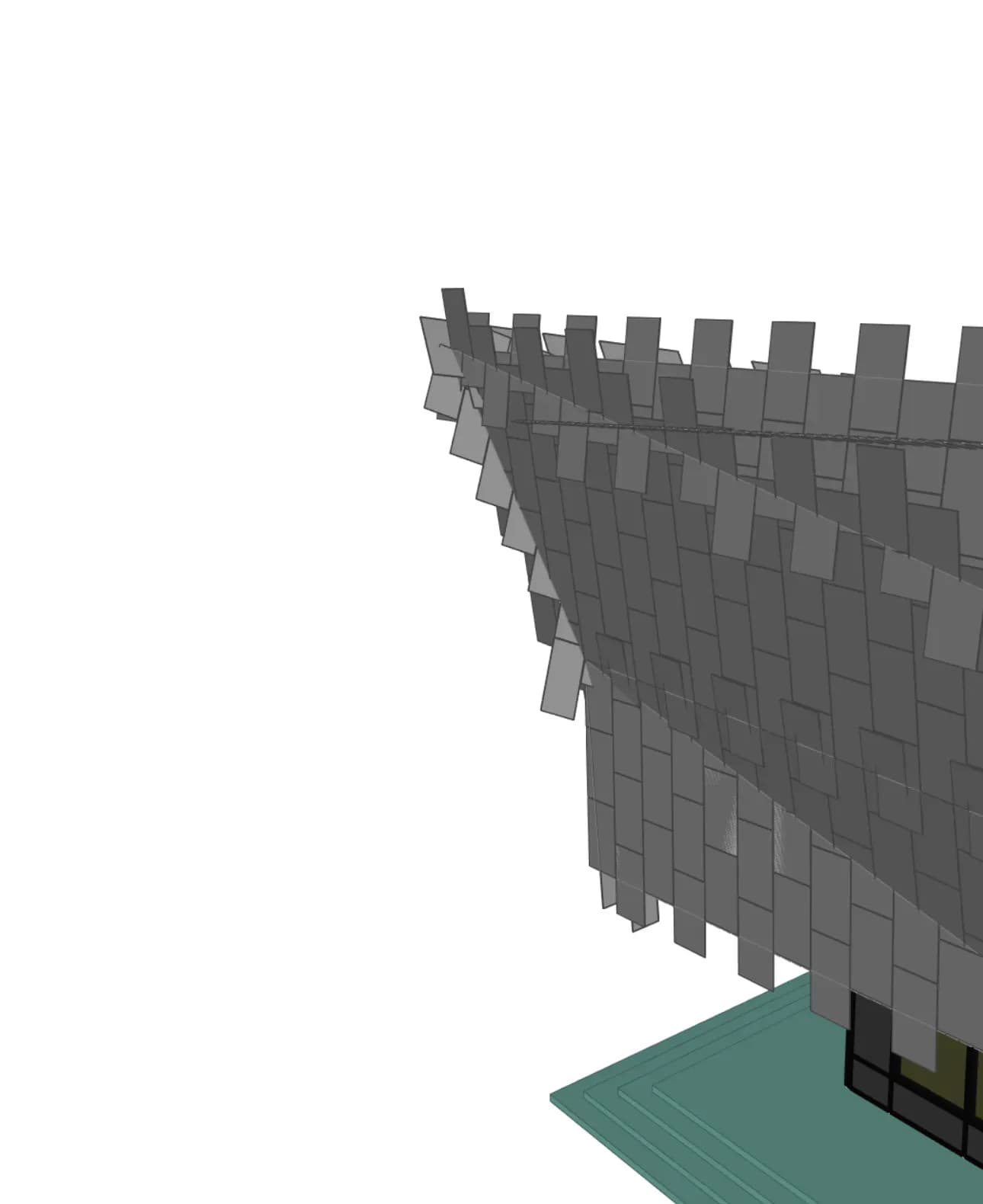

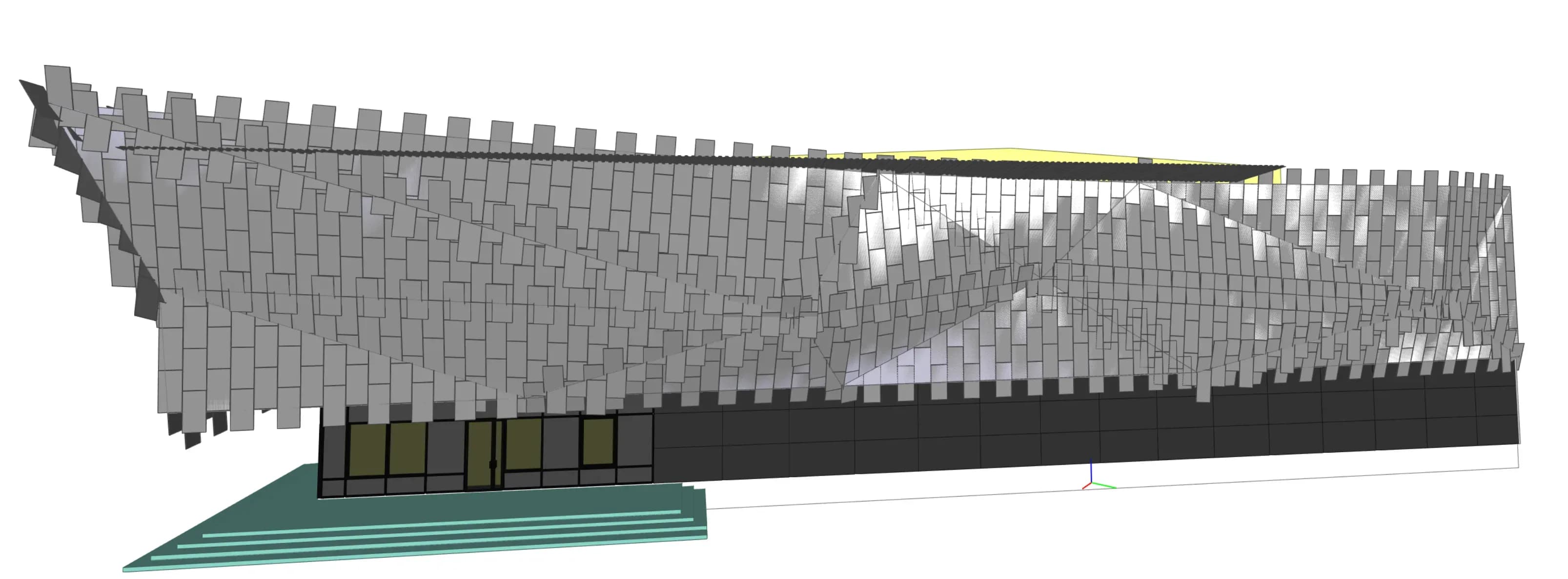

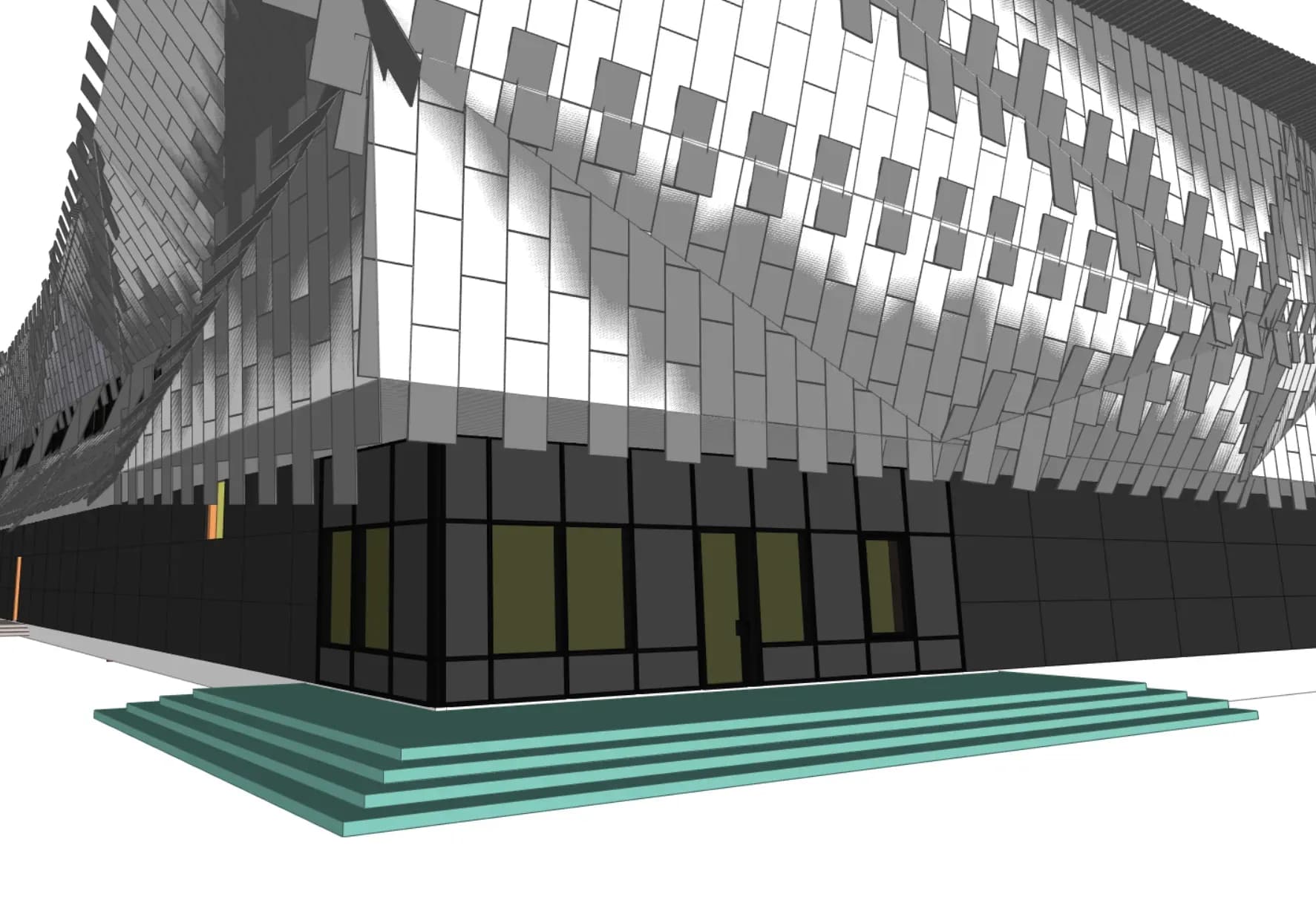

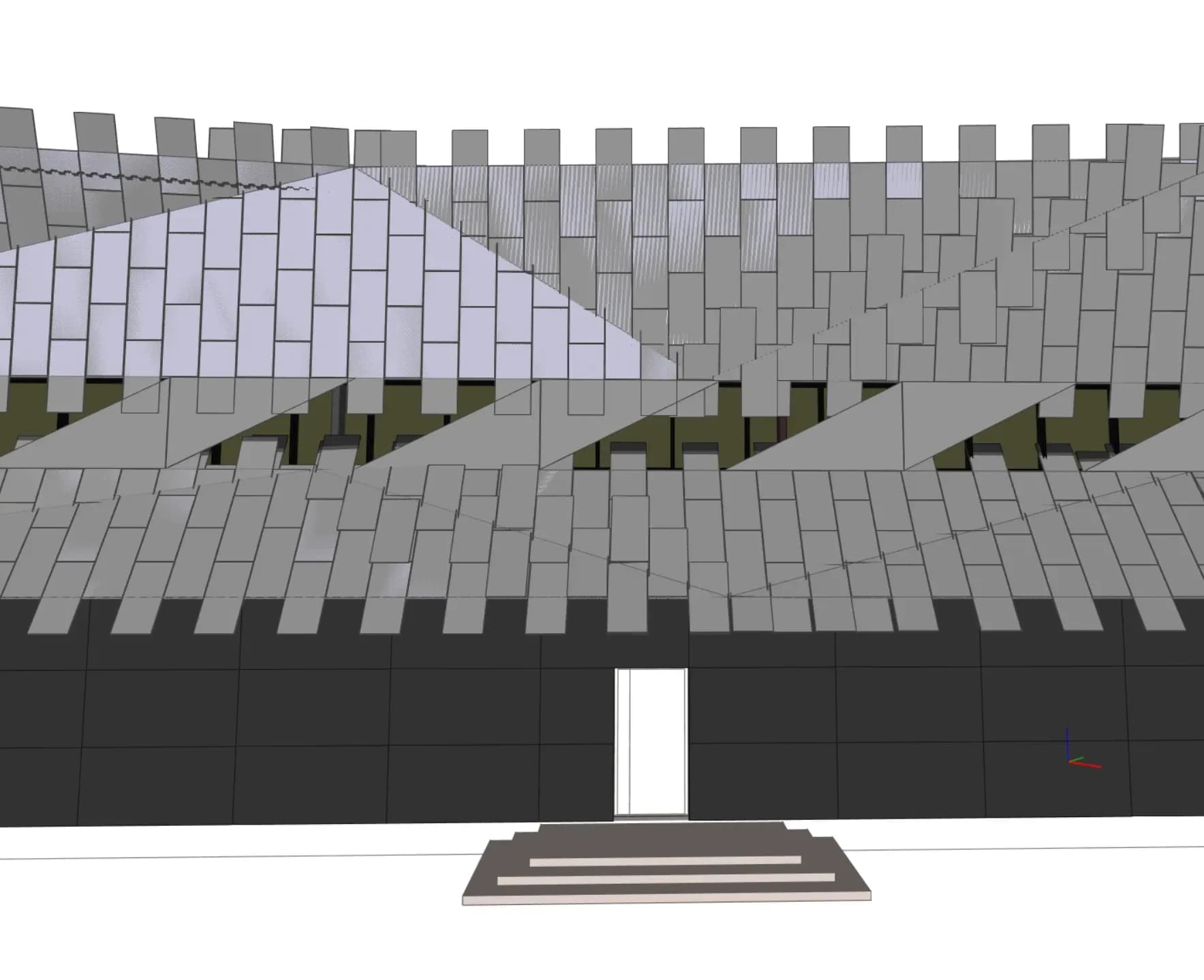

Галерея
