Навесное покрытие, Бавария
Конструкция навеса предназначена для защиты ценных складских запасов от атмосферных воздействий и организации эффективного хранения на открытых площадках. В рамках проекта были выполнены следующие работы: детальное обследование территории, cтатические расчеты и определение размеров конструкции, разработка точных рабочих чертежей для изготовления, создание детальных монтажных схем для безопасной установки и проектирование и реализация осуществлялись в тесной координации с техническими и логистическими требованиями промышленного предприятия.
Основные сложности
Главной проблемой стала интеграция новой стальной конструкции навеса в существующую промышленную инфраструктуру, характеризующуюся ограниченным пространством и плотной застройкой. Точная адаптация конструкции к имеющимся строительным элементам и предельным нагрузочным характеристикам потребовала особо точного проектирования. Кроме того, баварские нормативы по снеговым и ветровым нагрузкам предъявили особые требования к расчетам и размерам конструкции.
15.01.2022 - 01.03.2022
| Масса конструкции | 3.5 | тонн |
| Часы проектирования | 130 | часов |
| Общая площадь | 102 | м² |
| Длина | 17 | м |
| Ширина | 6 | м |
| Высота | 6 | м |
| Толщина материала | 10 | мм |
| Снеговая нагрузка | 1.5 | кН/м² |
| Устойчивость к ветровой нагрузке | 120 | км/ч |
Адрес:
Бавария, Германия
Стадии проекта
Анализ требований
Определение технических параметров навеса в соответствии с потребностями складского хозяйства.
Обследование объекта
Комплексная оценка существующих условий для бесшовной интеграции.
Статические расчеты
Определение нагрузок и размеров для гарантии безопасности и устойчивости.
Рабочая документация
Производственные чертежи для изготовления компонентов и монтажные схемы для эффективной сборки на месте.
Монтаж и ввод в эксплуатацию
Конструкция была смонтирована согласно проекту и проверена на соответствие требованиям.

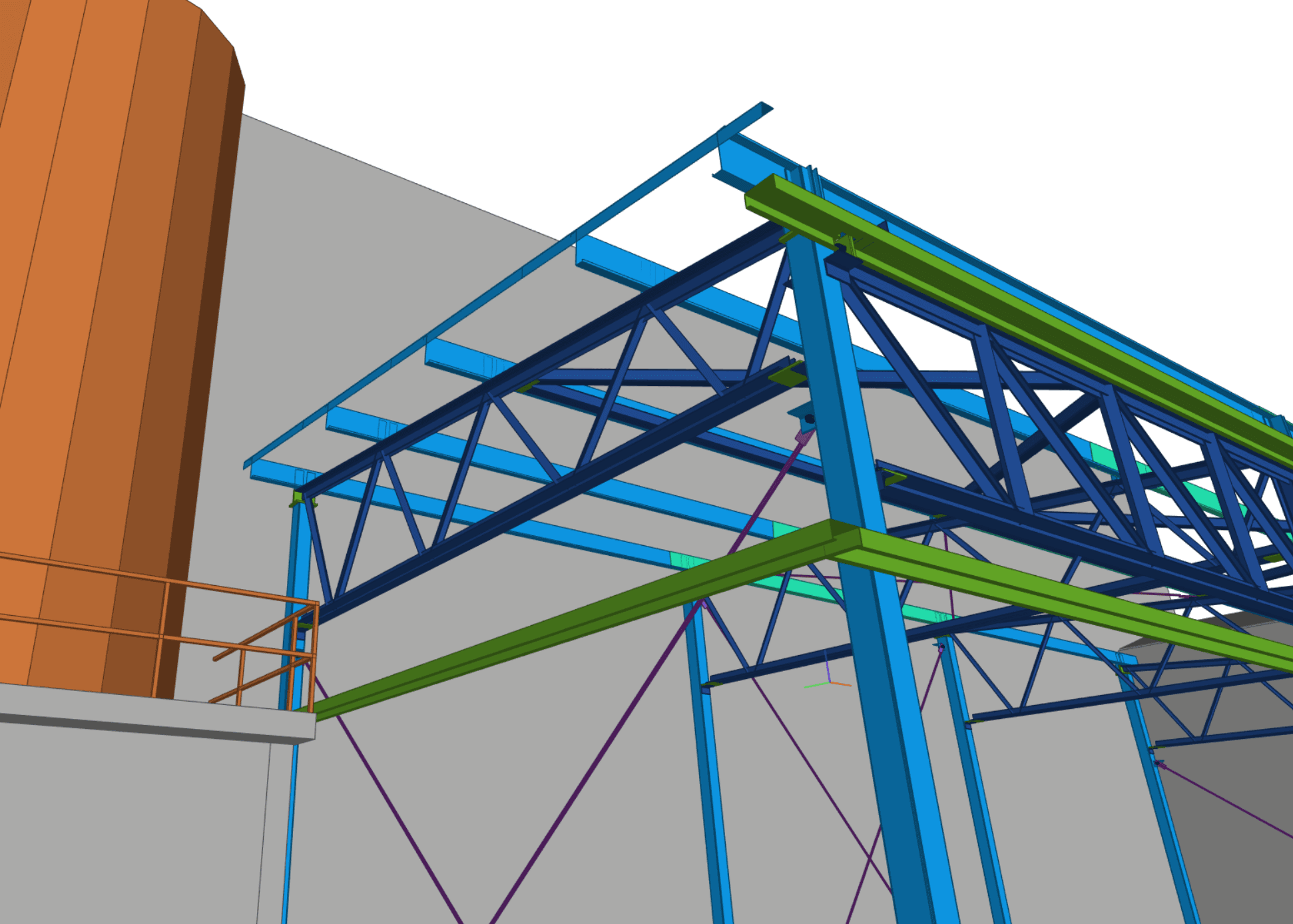

Галерея

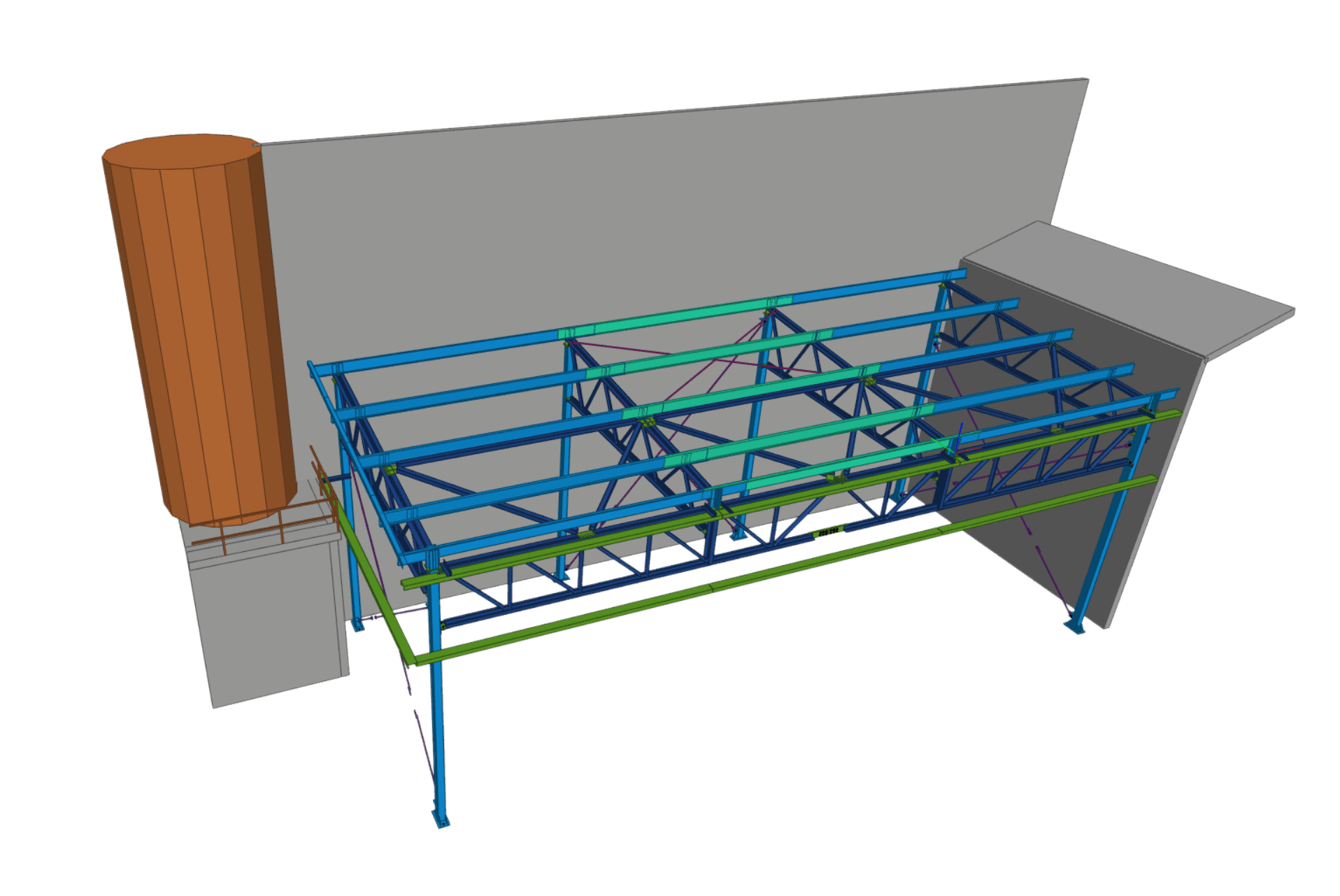

Главный вид

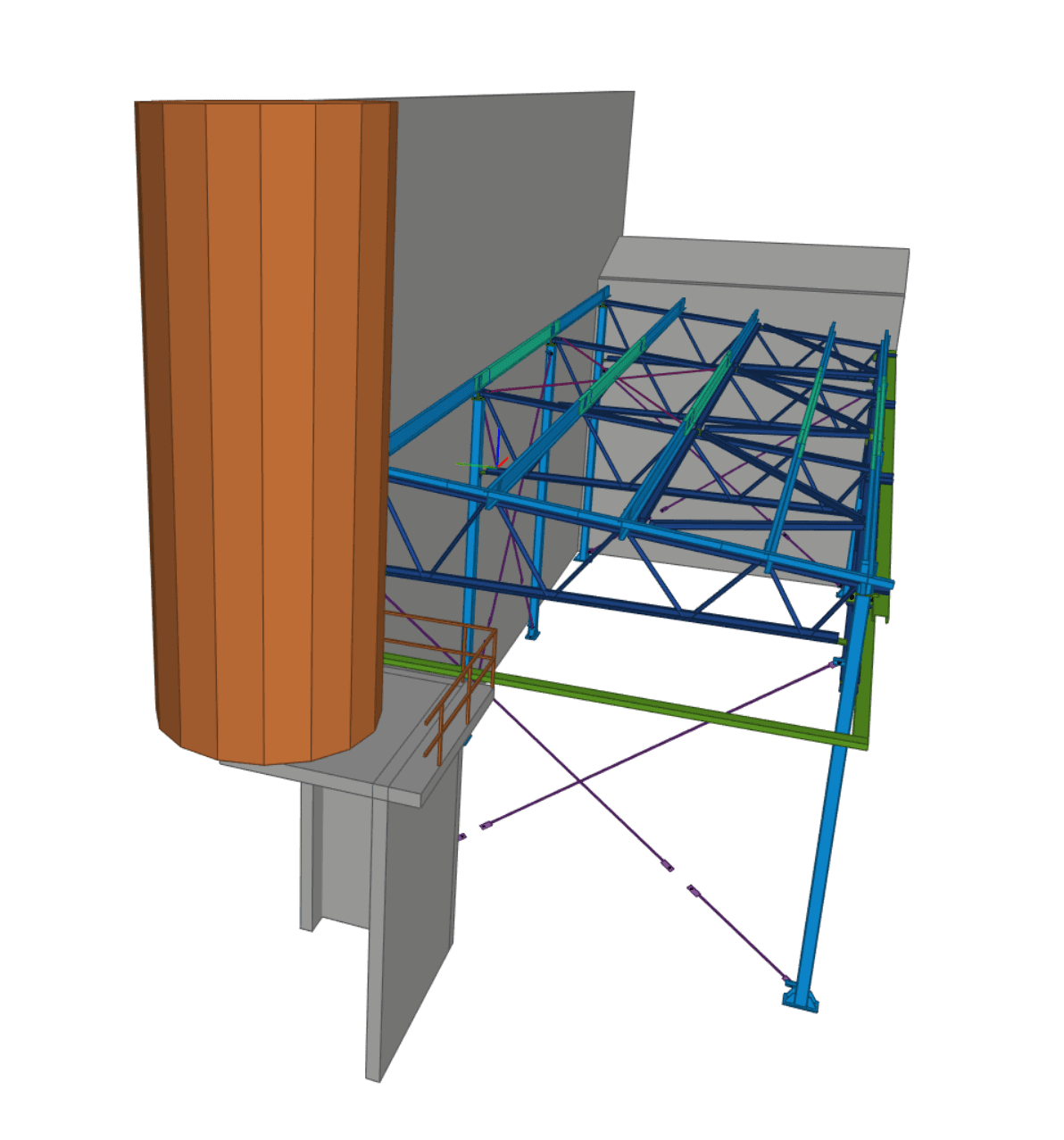

Вид слева

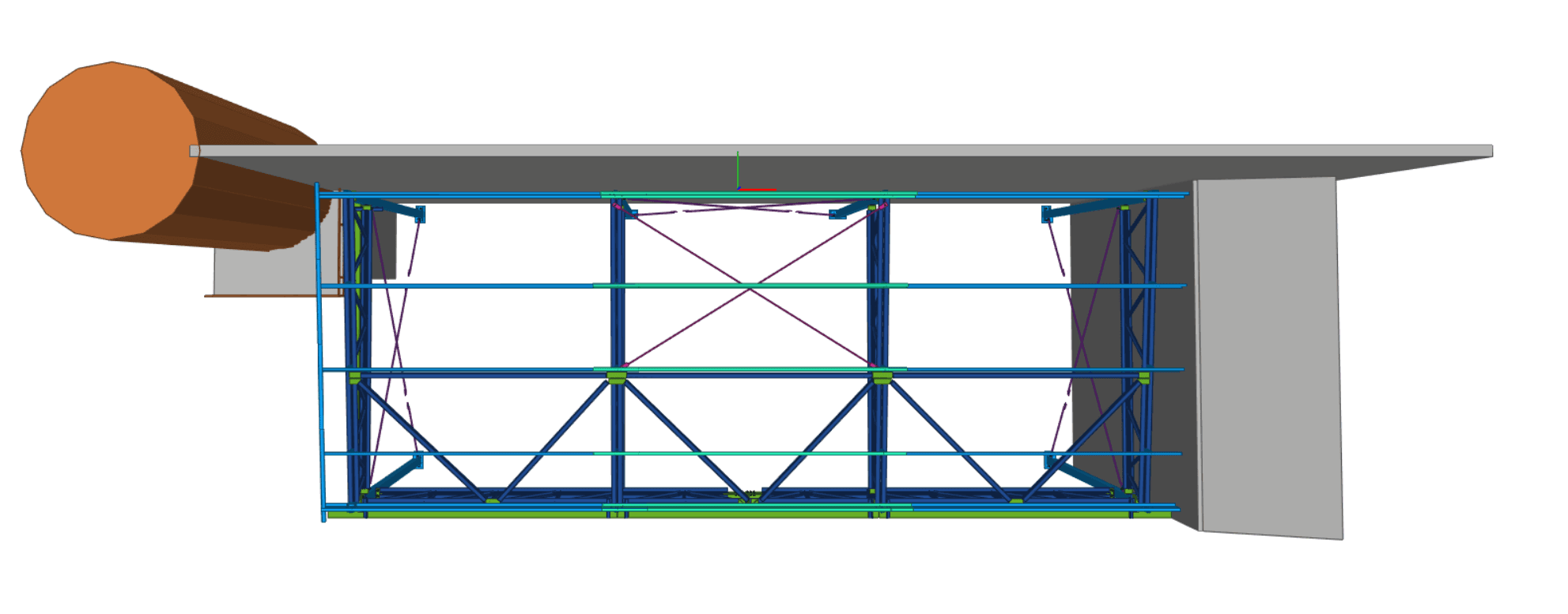

Вид сверху
