Лестничная башня, Бавария
Лестничная башня служит в качестве безопасного и функционального доступа для сотрудников к верхним уровням производственного цеха. Стальная конструкция была спроектирована с учетом как архитектурных требований существующего здания, так и специфических нагрузок и стандартов безопасности промышленных объектов. В процессе проектирования было проведено детальное обследование существующего здания и создана 3D-модель стальной конструкции для обеспечения оптимальной интеграции лестничной башни. Выполнены расчеты на прочность, подтверждающие несущую способность и безопасность конструкции. Подготовлены точные рабочие чертежи для изготовления стальных элементов и разработаны монтажные схемы для бесперебойной установки на объекте.
Трудности
Основной сложностью проекта стала точная адаптация стальной конструкции к существующей инфраструктуре здания. Интеграция лестничной башни в существующий цех оказалась особенно сложной задачей из-за перепадов высот и ограниченного пространства. Высокие требования к несущей способности, обусловленные спецификой эксплуатации промышленного здания, потребовали тщательного проектирования и тесного взаимодействия между инженерами и производителями. Координация рабочих и монтажных чертежей, а также соблюдение сроков поставки и монтажа стальных конструкций стали критически важными факторами успеха проекта.
01.02.2018 - 01.05.2018
| Масса конструкции | 21 | тонн |
| Часы проектирования | 348 | часов |
| Площадь основания | 80 | м² |
| Длина | 3.5 | м |
| Ширина | 2.5 | м |
| Высота | 20 | м |
Адрес:
Бавария, Германия
Стадии проекта
Анализ требований
На начальном этапе был проведен всесторонний анализ требований для выявления всех ключевых технических, эксплуатационных и нормативных параметров. Учтены специфические потребности промышленного предприятия, включая допустимые нагрузки, требования доступности и стандарты безопасности. Проведены согласования с заинтересованными сторонами, включая службу эксплуатации здания и будущих пользователей лестничной башни, для полного и точного определения всех требований.
Геодезическая съемка методом 3D-лазерного сканирования
Для точной фиксации существующего здания и прилегающей территории применена технология 3D-лазерного сканирования. Этот современный метод позволил получить детальные и точные данные о геометрии и архитектурных особенностях объекта. Созданная 3D-модель стала основой для последующего проектирования стальной конструкции.
Моделирование существующих конструкций
На основе данных лазерного сканирования выполнено цифровое моделирование существующего здания в CAD-системах. В цифровую модель интегрированы все значимые строительные элементы: стены, перекрытия, колонны и инженерные коммуникации. Такое детальное моделирование обеспечило точную адаптацию новой стальной конструкции к существующему зданию.
Стадия проектирования LPH 3 и концепция
На этой стадии разработан проект стальной конструкции и концепция лестничной башни. Выполнено детальное планирование функциональных элементов: ступеней, перил и точек доступа. Подобраны материалы и проработаны эстетические решения для создания функционального и визуально привлекательного объекта. Проект согласован с заказчиком и утвержден всеми участниками процесса.
Стадия согласования LPH 4
На стадии согласования выполнена детальная техническая проработка лестничной башни. Подготовлены конструкторские чертежи со спецификацией всех элементов: соединений, размеров и требований к изготовлению. Проведены все необходимые расчеты, включая статический анализ, и подготовлен пакет документов для получения разрешений регулирующих органов.
Рабочее проектирование LPH 5
На стадии рабочего проектирования подготовлены окончательные рабочие чертежи и монтажные схемы. Чертежи содержат полную информацию для производства: точные размеры, спецификации материалов и технологии изготовления. Разработаны схемы монтажа для эффективной установки на объекте. Определены сроки изготовления и монтажа для соблюдения графика проекта.
Галерея

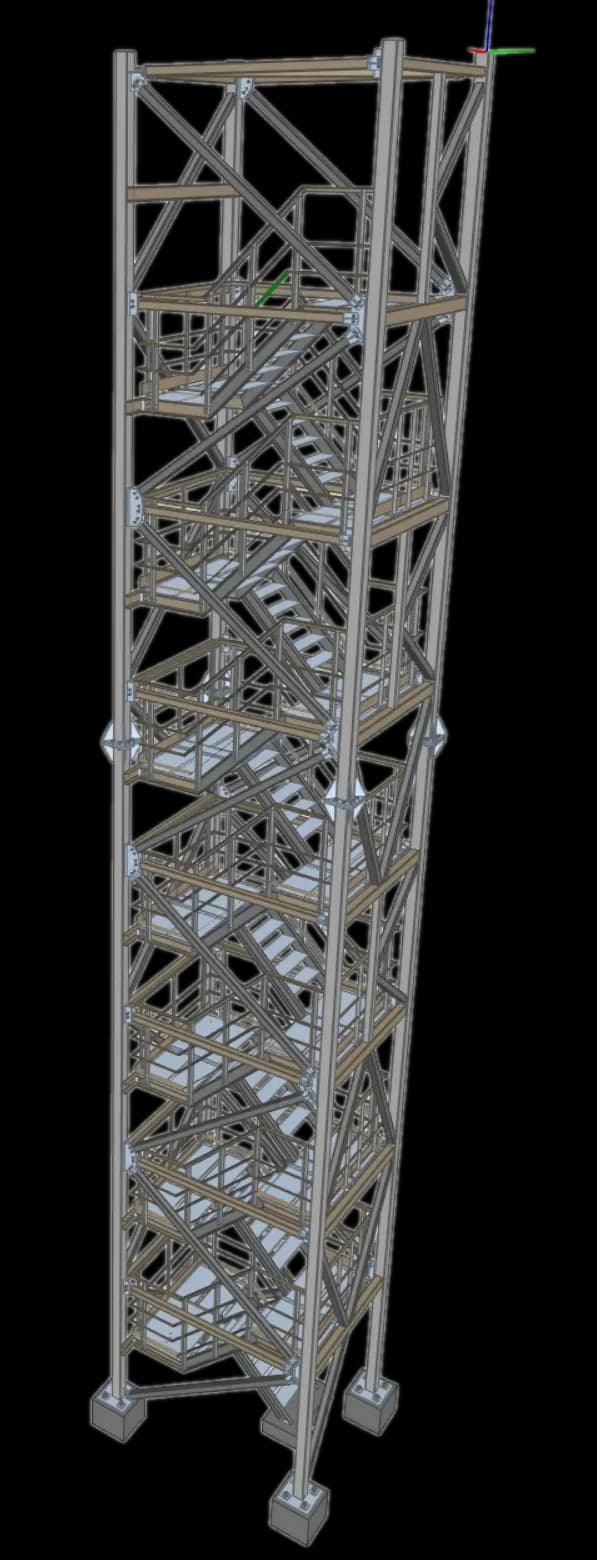

Главный вид

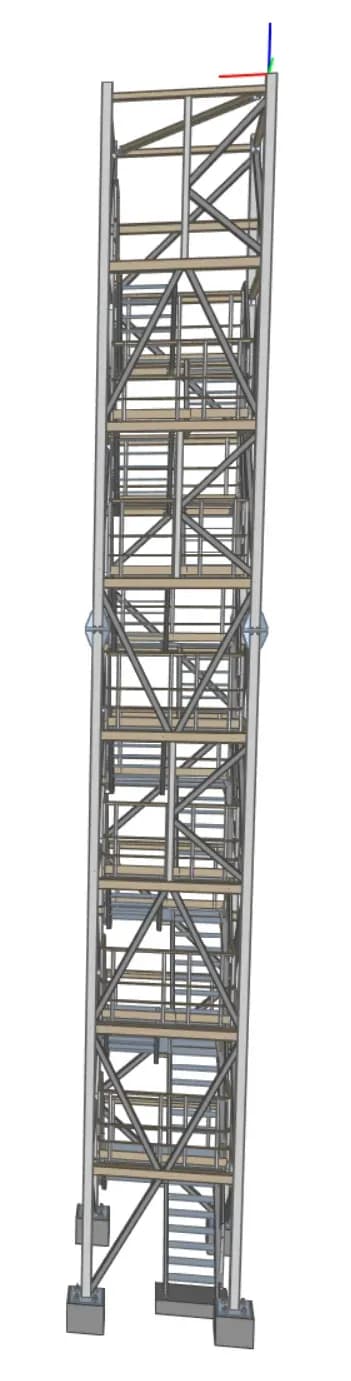

Вид справа

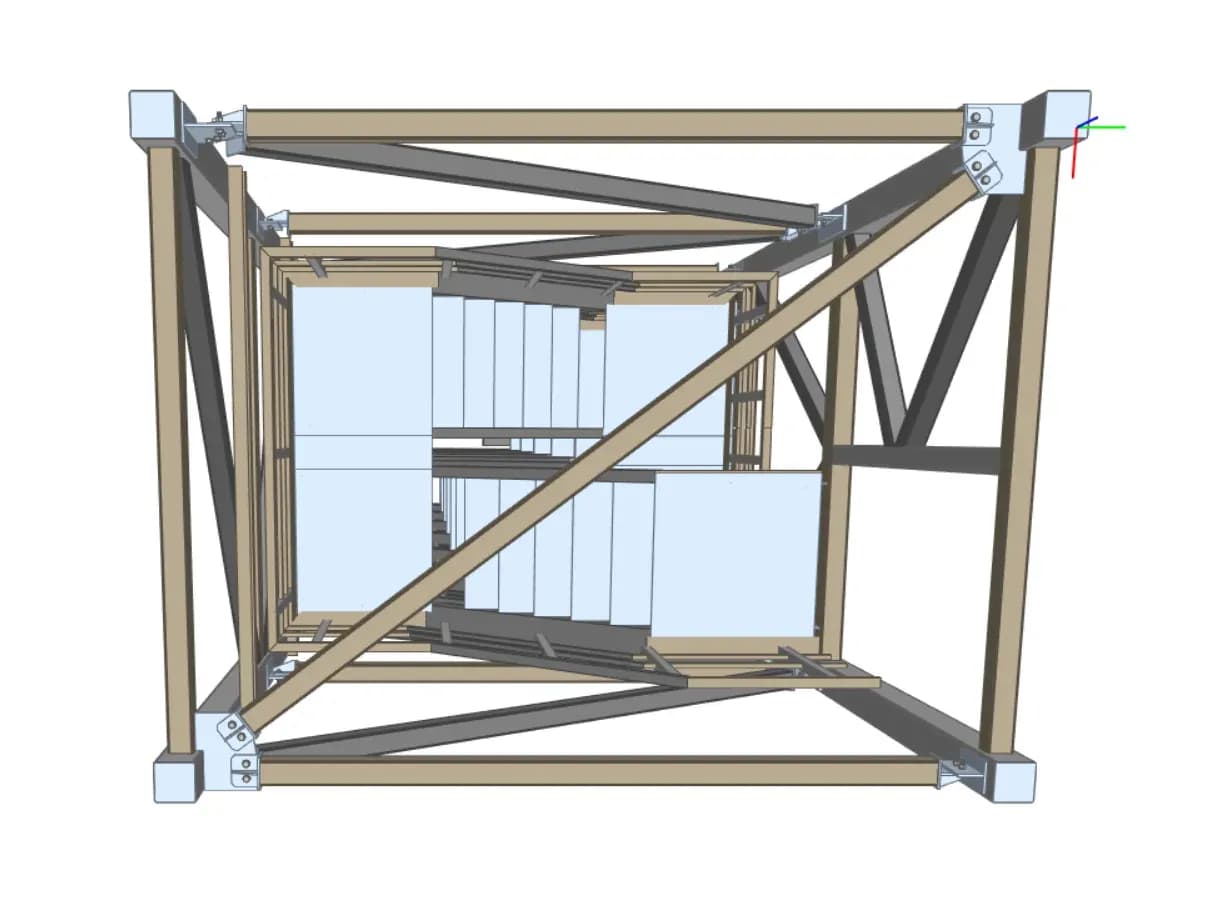

Вид сверху

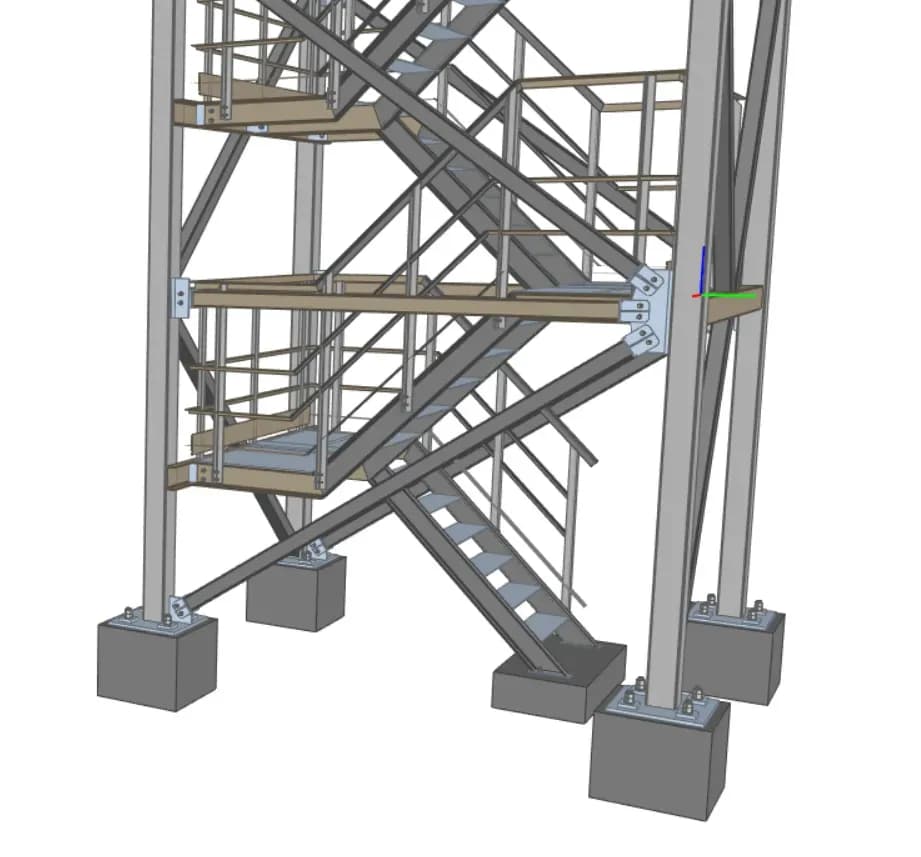

Первый этаж
