Лестничная башня, Бавария
В рамках промышленного проекта в Баварии наше проектное бюро разработало конструкцию стальной лестничной башни. Данное стальное сооружение обеспечивает доступ к различным уровням промышленного здания, создавая безопасные и эффективные условия для обслуживающего персонала и технических проверок. В объем работ вошли детальная съемка существующих условий, создание точной цифровой модели, выполнение расчетов на прочность, а также разработка рабочих и монтажных чертежей с учетом всех требований к материалам, соединениям и последовательности монтажа для бесперебойного изготовления и установки конструкции.
Трудности
Основной сложностью стала точная адаптация лестничной башни к существующим конструкциям здания при ограниченном пространстве на площадке. Дополнительные требования по безопасности и несущей способности усложнили расчеты, так как башня должна выдерживать значительные нагрузки и различные погодные условия. Координация между этапами проектирования при соблюдении всех технических и нормативных требований потребовала тесного взаимодействия со всеми участниками проекта.
01.05.2019 - 01.08.2019
| Масса конструкции | 7.3 | тонн |
| Часы проектирования | 120 | часов |
| Общая площадь | 75 | м² |
| Длина | 5 | м |
| Ширина | 3 | м |
| Высота | 22.5 | м |
Адрес:
Бавария, Германия
Стадии проекта
Анализ требований
На начальном этапе были детально зафиксированы и проанализированы требования заказчика. В ходе обсуждений определены функциональные характеристики башни, параметры безопасности, несущей способности и размещения. Целью было формирование четких технических условий для последующих стадий проектирования.
Съемка методом 3D-лазерного сканирования
Для фиксации существующих условий и топографии площадки применено 3D-лазерное сканирование. Этот метод обеспечил высокоточные данные о текущем состоянии объекта, которые стали основой для моделирования. Сканирование позволило зафиксировать даже минимальные особенности существующих конструкций, что имело ключевое значение для интеграции нового сооружения.
Моделирование существующих конструкций
На основе данных сканирования создана цифровая модель здания и всех значимых элементов. Эта модель использовалась как основа для проектирования лестничной башни и помогла заранее выявить потенциальные конфликты и необходимые адаптации, обеспечив точное встраивание конструкции.
Стадия проектирования LPH 3 и концепция
На стадии эскизного проектирования разработаны технические и архитектурные решения, соответствующие функциональным требованиям и нормам безопасности. Проработка включала предварительные расчеты, подбор материалов и планировку размещения башни относительно существующего здания.
Стадия согласования LPH 4
На этапе согласования доработаны проектные решения и подготовлен комплект документов для утверждения заказчиком. Проведена детальная проработка технических вопросов и создана вся необходимая документация для получения разрешений, что позволило перейти к рабочему проектированию.
Рабочее проектирование LPH 5
На завершающей стадии разработаны детальные рабочие и монтажные чертежи. Документация содержит полную информацию для изготовления и монтажа: спецификации материалов, узлы соединений, последовательность сборки. Точная проработка всех элементов конструкции гарантировала качественное производство и безошибочный монтаж лестничной башни на объекте.
Галерея

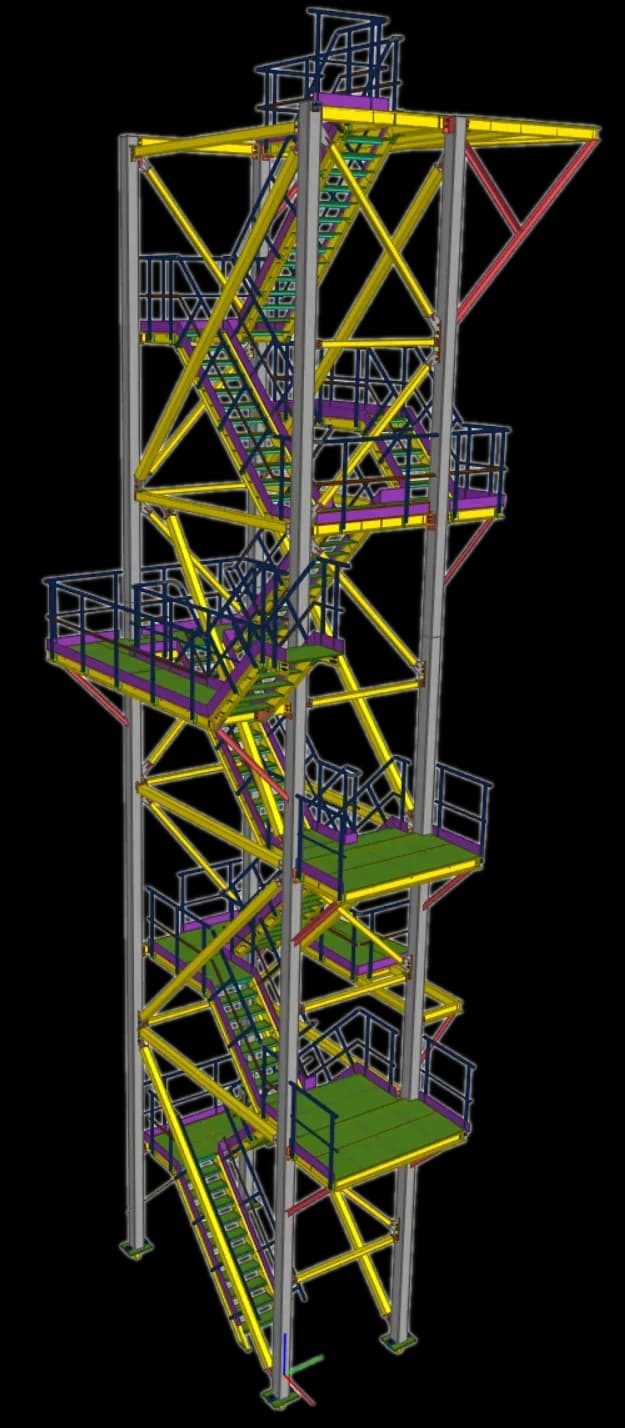

Главный вид

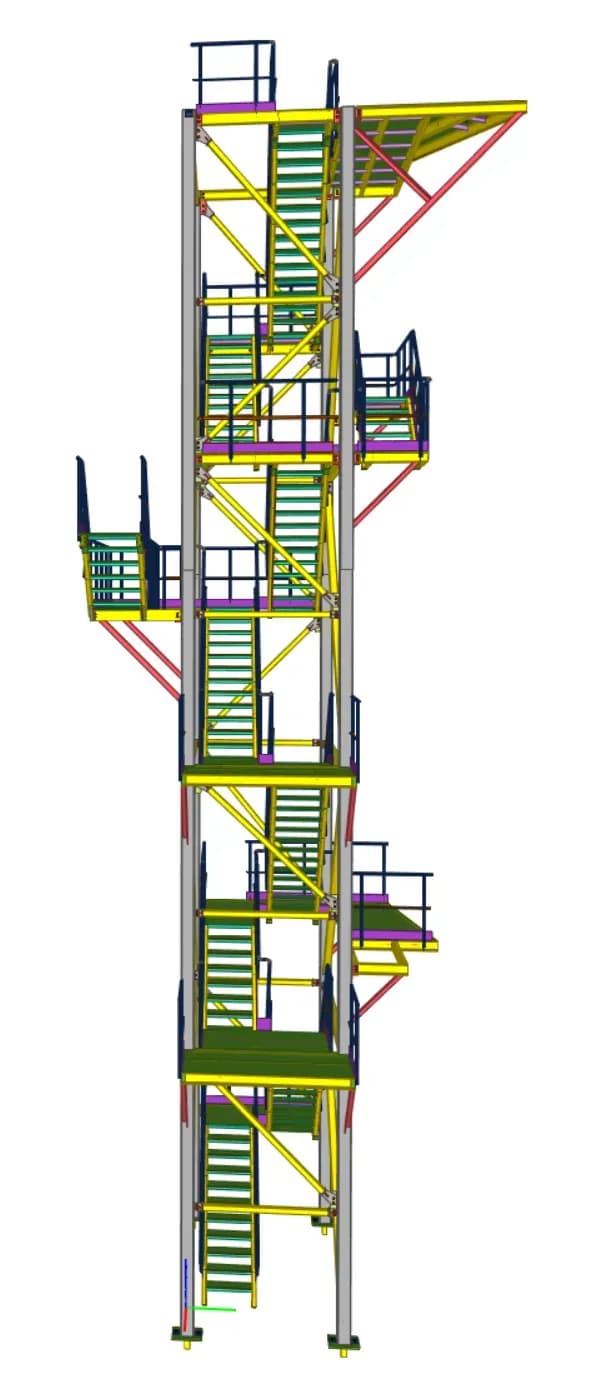

Вид справа

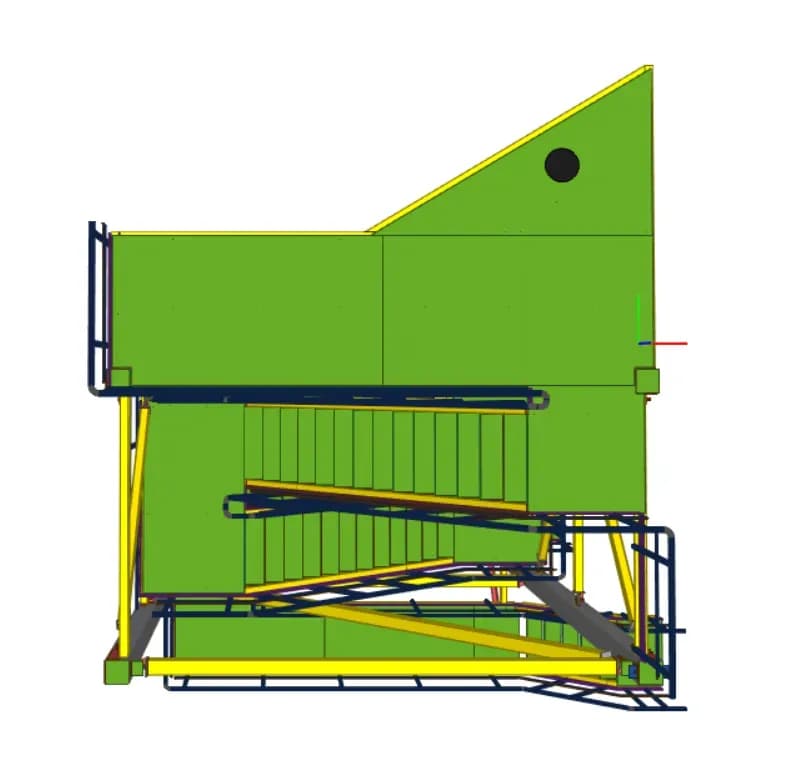

Вид сверху

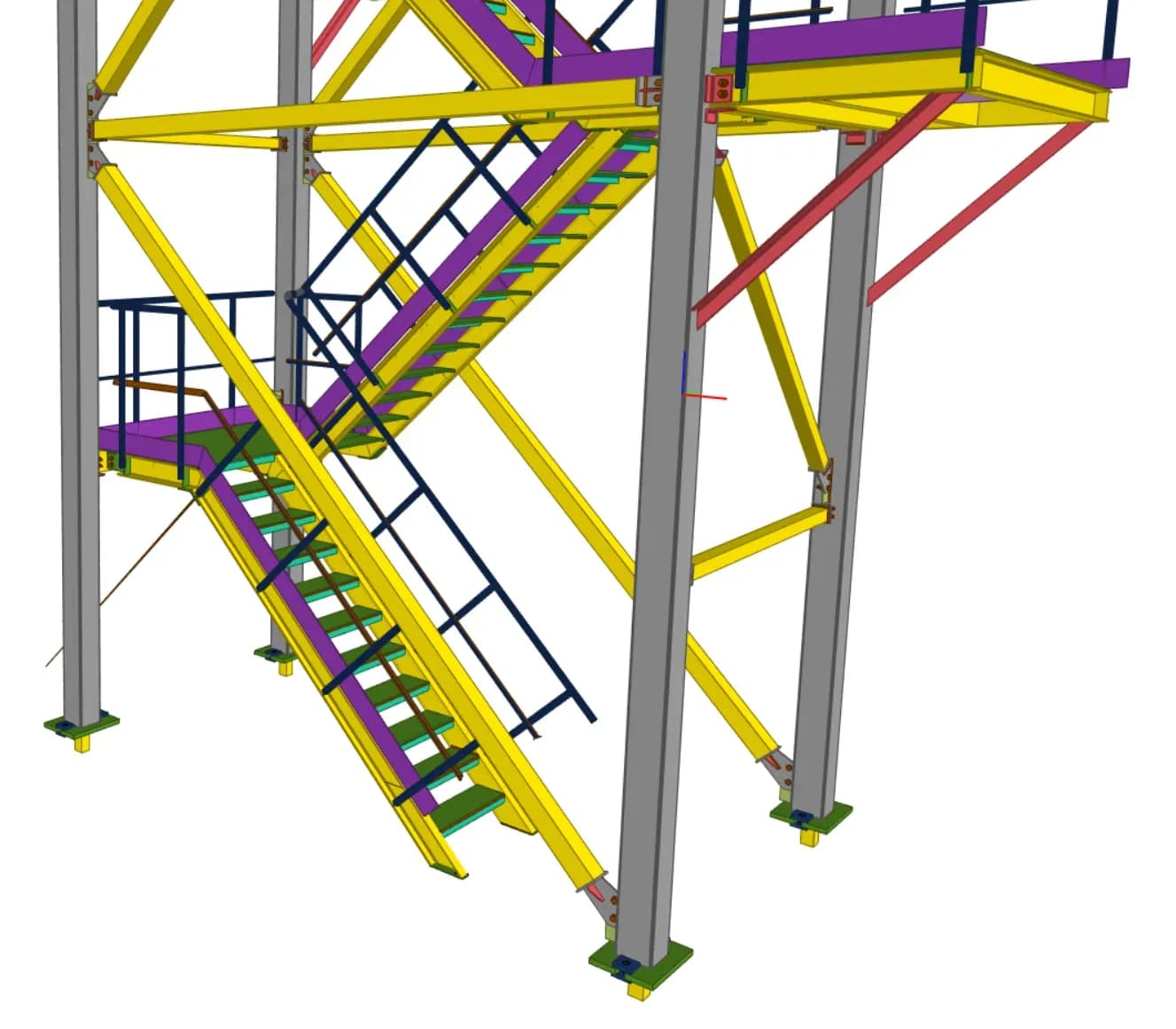

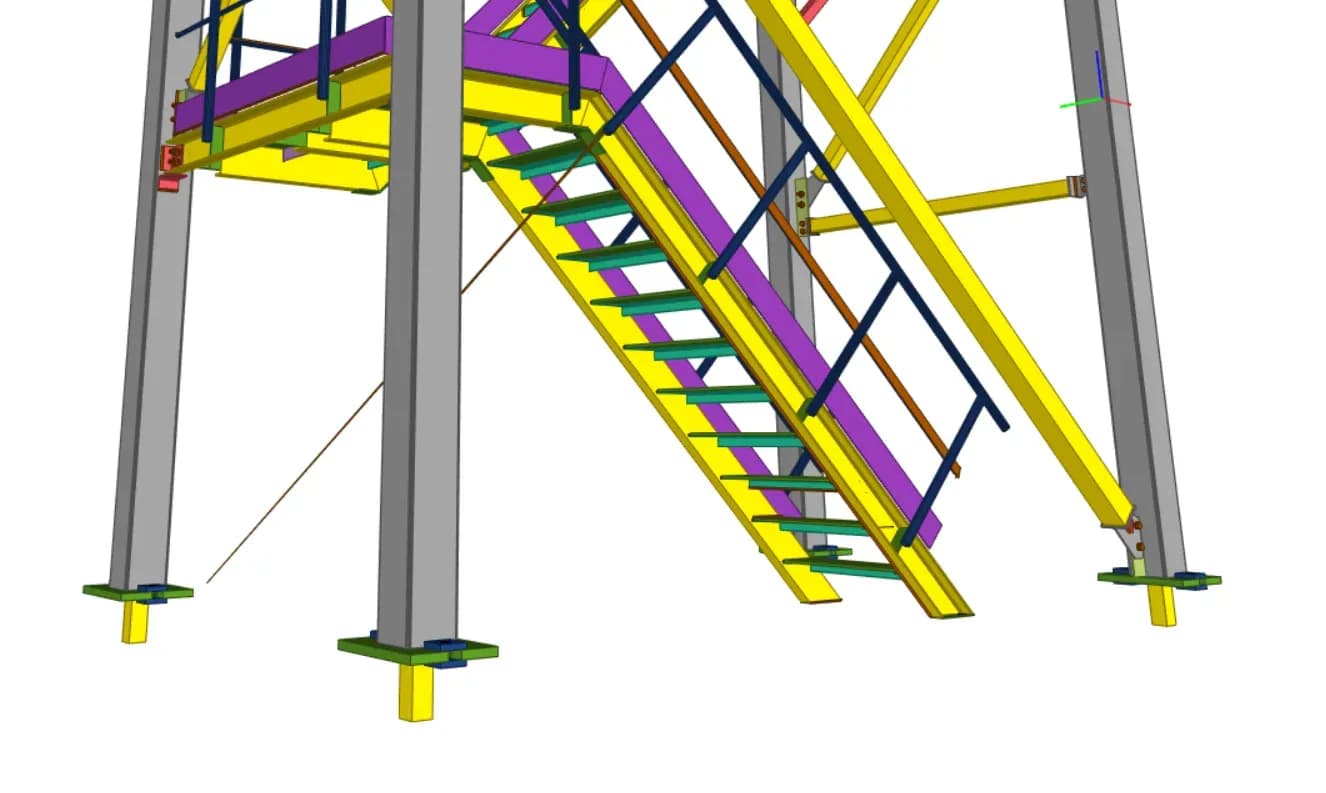

Первый этаж
