Котельная с паровыми котлами, Бавария
Наше инженерное бюро взяло на себя полное проектирование и конструирование котельной с паровыми котлами мощностью 100 тонн пара в час для одного из объектов в Баварии. Установка была спроектирована для выработки пара с параметрами 1,3 МПа(i) и 195°C и включает пять котлов, каждый из которых производит по 20 тонн пара в час. В первой фазе строительства монтируются три котла, а во второй — ещё два. Проект также предусматривает установку конденсаторов дымовых газов за каждым котлом для максимизации эффективности системы. Вся вырабатываемая тепловая энергия в виде пара, сетевой воды и горячей воды используется для покрытия технологических потребностей объекта.
Основные трудности
Одной из ключевых задач проекта стала интеграция новой котельной в существующую инфраструктуру, что потребовало множества технических и пространственных адаптаций. Ограниченное пространство на участке усложнило оптимальное размещение котлов и конденсаторов дымовых газов и потребовало крайне точного проектирования для обеспечения беспрепятственного монтажа и последующего обслуживания. Кроме того, необходимо было строго соблюдать требования безопасности, особенно в отношении сосудов под давлением и дымогазовых систем, что потребовало тесной координации с органами сертификации и надзорными структурами.
01.05.2021 - 01.08.2022
| Тоннаж | 89 | тонн |
| Часы проектирования | 3450 | часов |
| Общая площадь | 2685 | м² |
| Длина | 60.2 | м |
| Ширина | 24 | м |
| Высота | 12 | м |
Адрес:
Бавария, Германия
Стадии проекта
Анализ требований
В начале проекта был проведён анализ требований, в ходе которого были определены все технические, функциональные и требования по безопасности для паровой котельной. В частности, был установлен необходимый общий паропроизводительный объём — 100 тонн пара в час (при параметрах 1,3 МПа(i) и 195°C), достигаемый с помощью пяти котлов по 20 тонн каждый. Также на этом этапе была определена поэтапная реализация: три котла в первой фазе и два — во второй.
Сканирование с помощью 3D-лазера

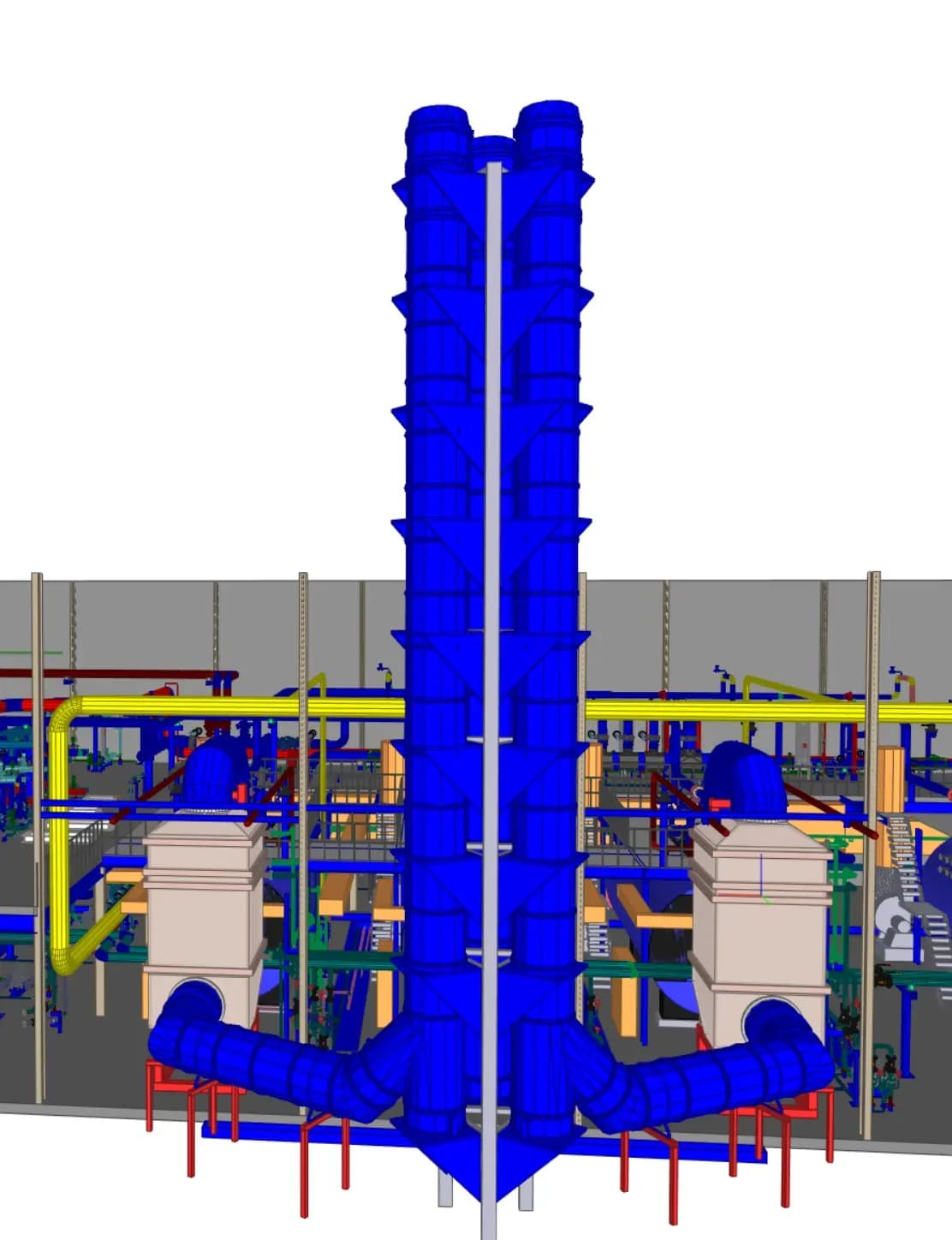

Для создания точной основы для проектирования существующие объекты и прилегающая территория были детально отсканированы с помощью 3D-лазерного сканирования. Эти данные обеспечили точную информацию о пространственных условиях и подключениях на площадке, что было особенно важно при проектировании дымовых труб диаметром 1 100 мм и высотой 20 метров.
Цифровое моделирование существующего объекта

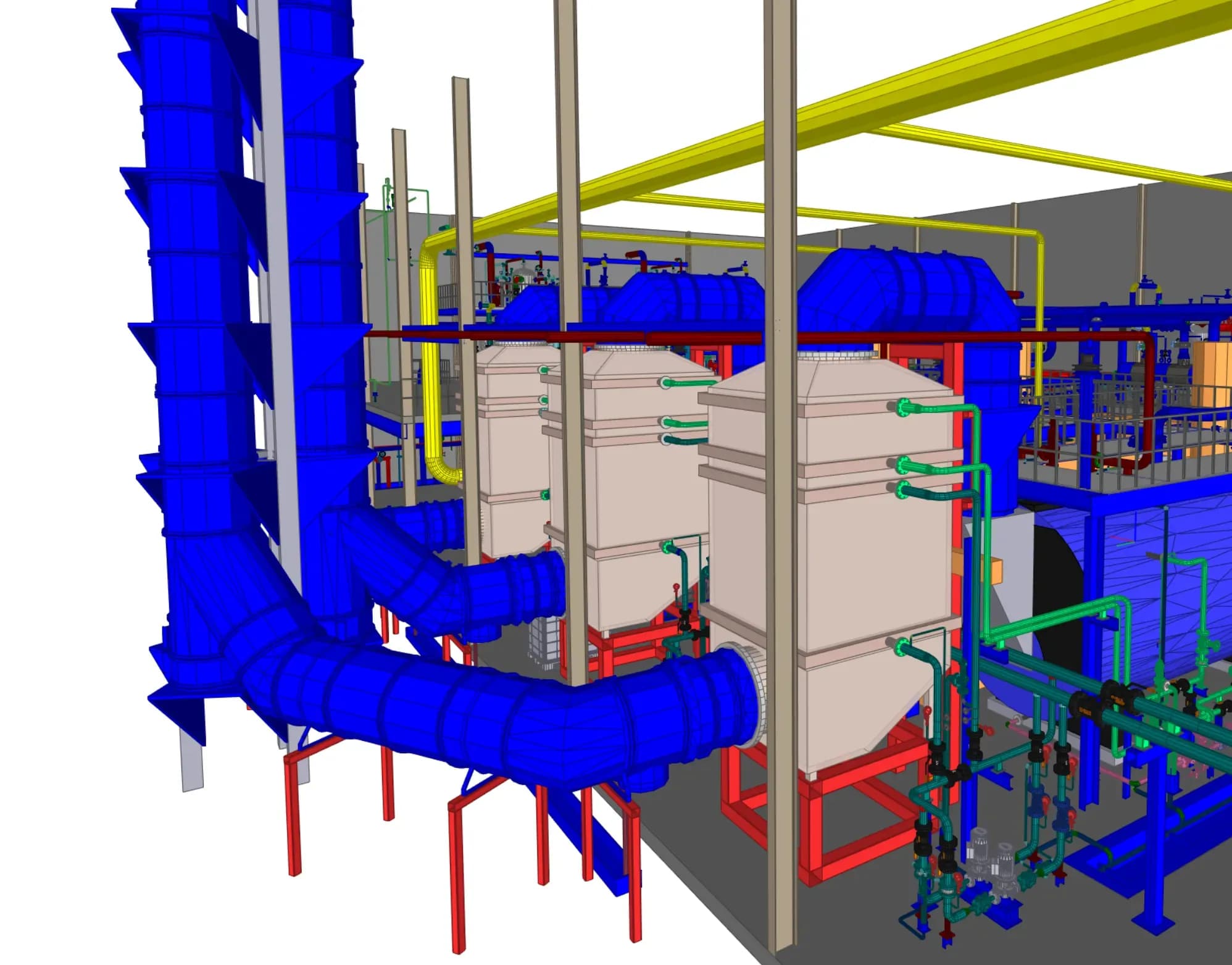

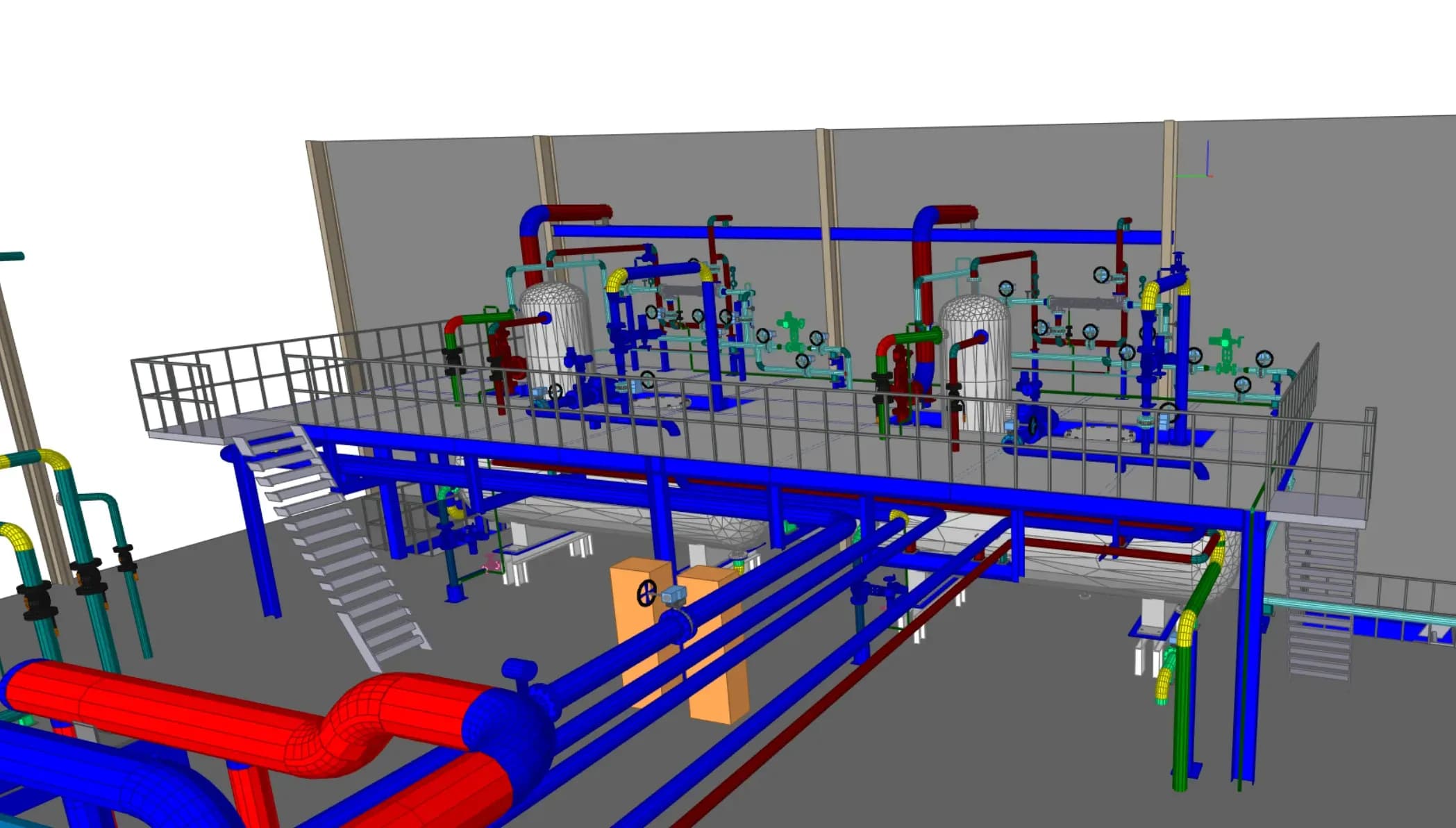

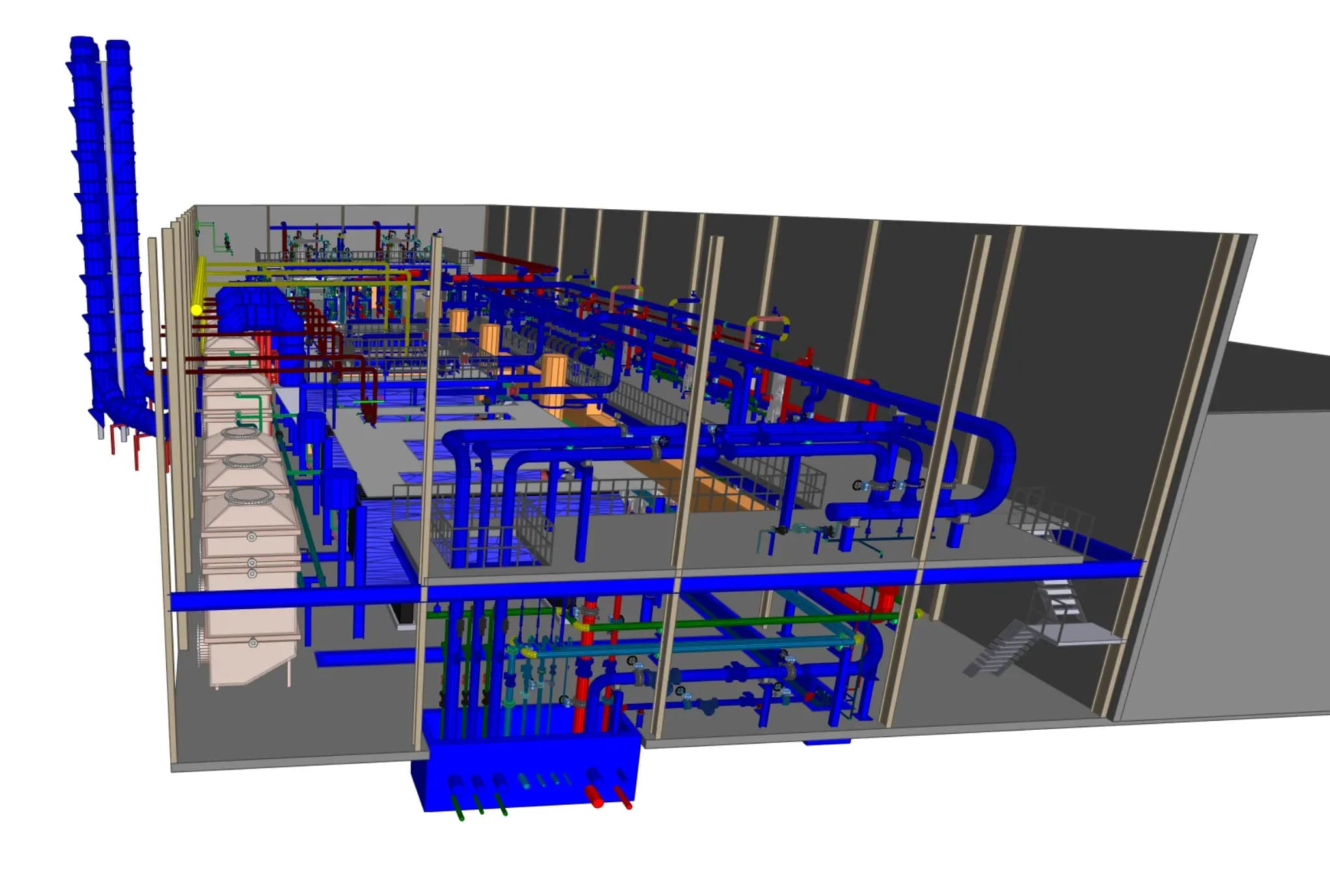

На основе данных лазерного сканирования была создана цифровая модель существующих конструкций и проектируемого оборудования. В ней отображались не только существующие структуры, но и пять запланированных котлов с их конденсаторами дымовых газов и индивидуальной системой отвода дымовых газов. Эта модель легла в основу для стадии проектирования и рабочей документации.
Проектирование LPH 3 и концепция

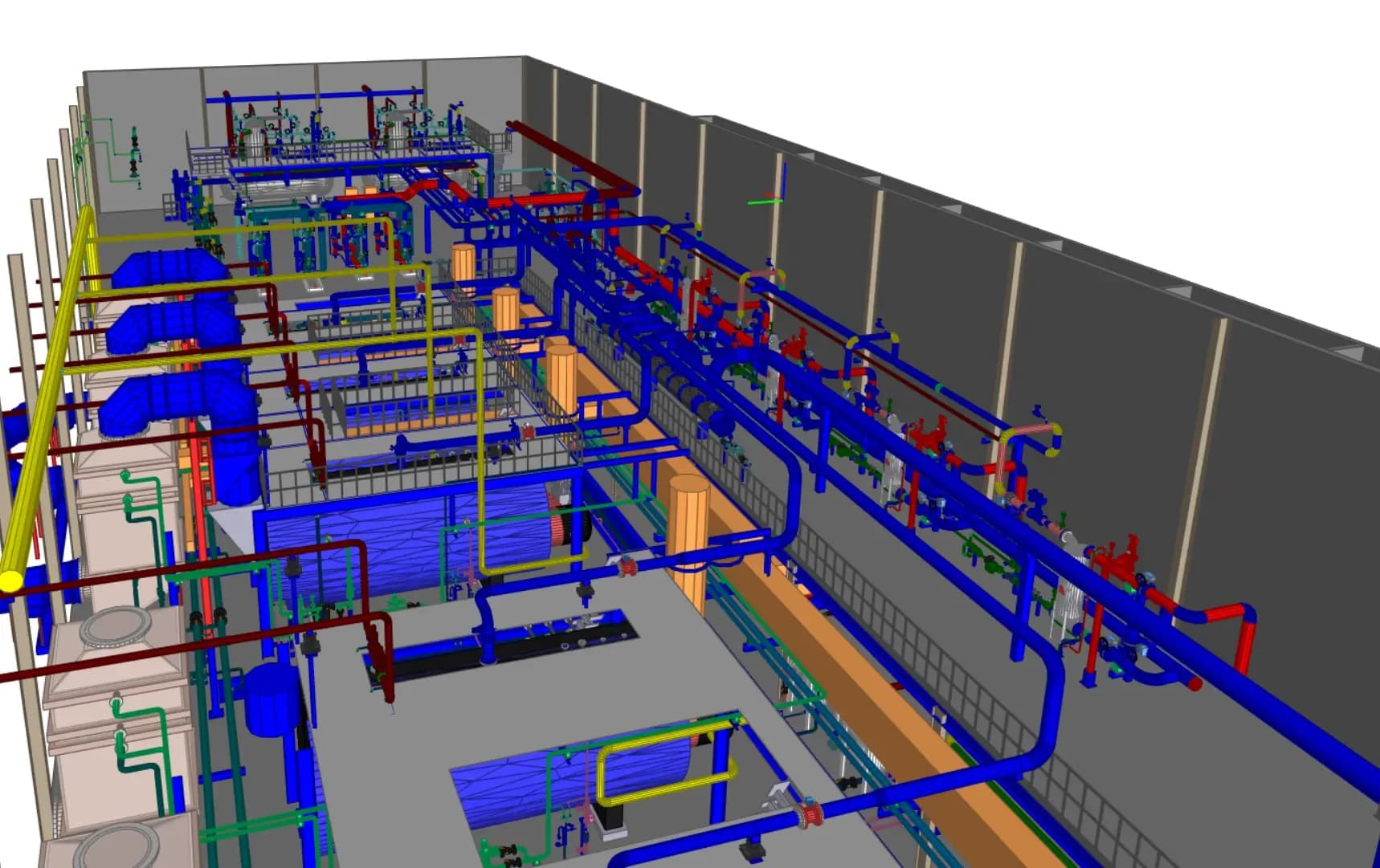

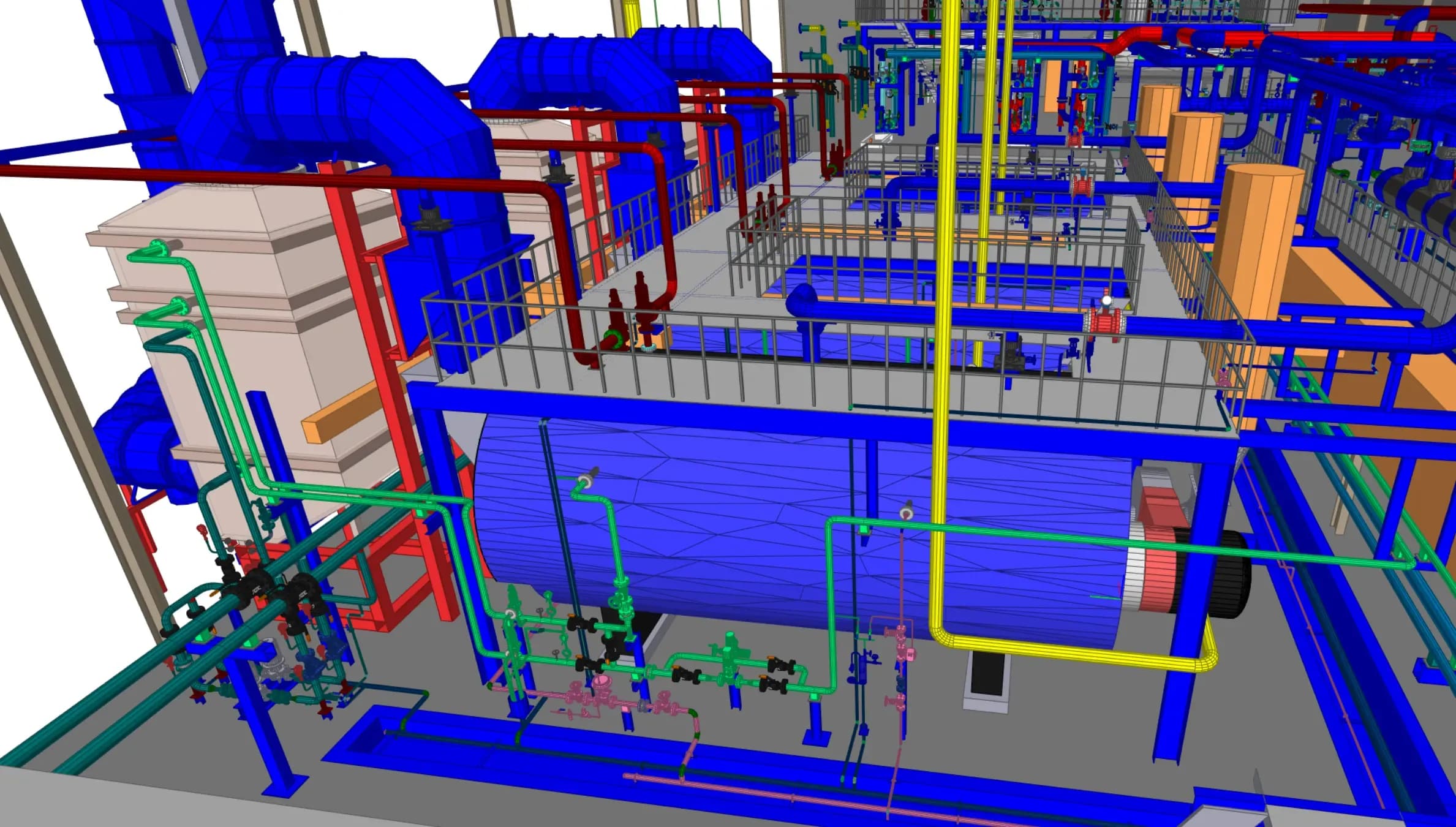

На стадии проектирования была детально проработана концепция паровой котельной. Помимо размещения котлов и расположения конденсаторов дымовых газов, учитывались дымовые трубы и централизованный отвод дымовых газов через общий дымовой канал. Вся вырабатываемая тепловая энергия (в виде пара, сетевой и горячей воды) была рассчитана на покрытие технологических потребностей объекта. Концепция была окончательно согласована с заказчиком и подготовлена к следующему этапу планирования.
Согласование проекта LPH 4
На этапе согласования проекта был детально проработан и оформлен проект, обеспечивающий возможность получения разрешений. Все аспекты, связанные с безопасностью и техническими требованиями, включая сборные газопроводы и дымовые каналы, были уточнены и окончательно согласованы, чтобы обеспечить одобрение со стороны надзорных органов.
Рабочее проектирование LPH 5

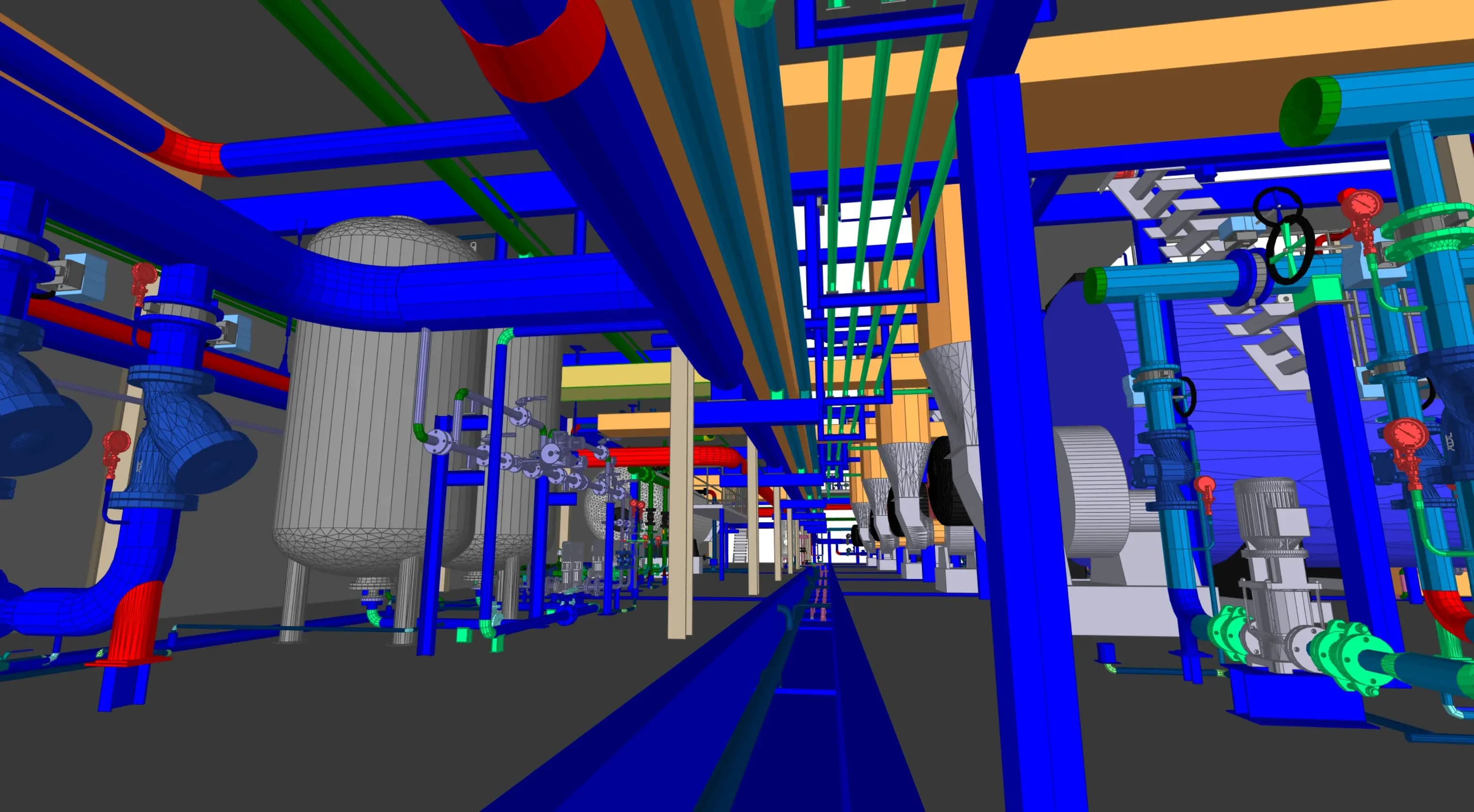

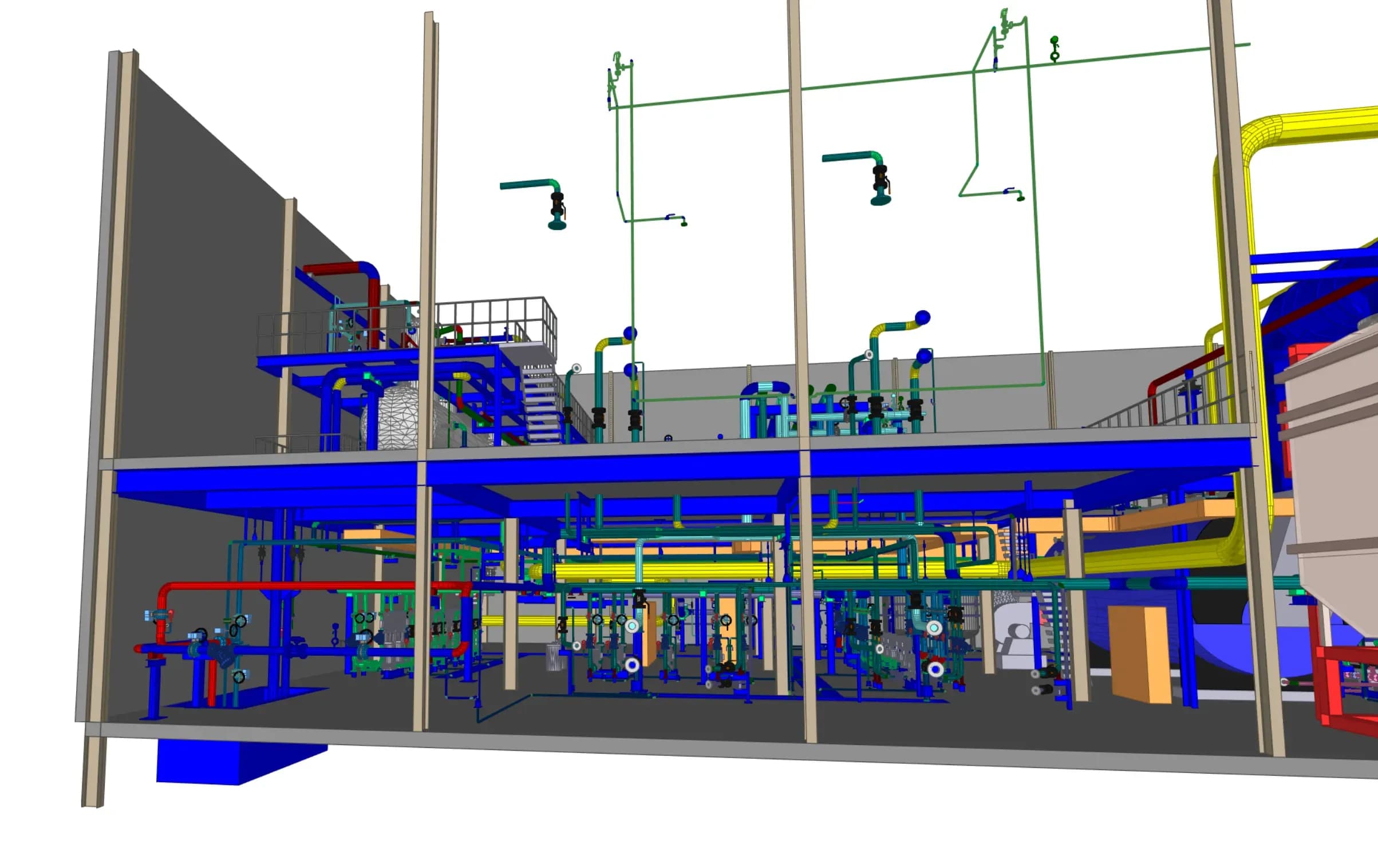

На этапе рабочей документации были разработаны точные производственные и строительные чертежи, определяющие все детали изготовления и монтажа оборудования. Особое внимание было уделено размещению котлов и конденсаторов дымовых газов в ограниченном пространстве, а также координации отвода дымовых газов через центральный дымовой канал. Чертежи включали все детали для монтажа газопроводов и дымоходов, чтобы обеспечить бесперебойную реализацию проекта на площадке.
