Складское помещение, Бавария
Стальная конструкция была разработана для эффективного хранения и эксплуатации оборудования, а также для обеспечения достаточного пространства для материалов и продукции. В рамках проекта было проведено комплексное обследование площадки для определения конкретных требований к сооружению. На основе этих данных была создана детальная 3D-модель стальной конструкции, визуализирующая расположение опорных колонн, кровельной системы и других несущих элементов. Выполнены точные расчеты на прочность, гарантирующие безопасность и несущую способность конструкции с учетом местных ветровых и снеговых нагрузок, а также собственного веса стального каркаса.
Трудности
Основной сложностью проекта стала оптимизация стальной конструкции, которая должна была одновременно соответствовать статическим требованиям и высоким функциональным потребностям складского помещения. Особую сложность представляла точная адаптация конструкции к особенностям площадки, включая рельеф местности и климатические условия Баварии. Это потребовало тесного взаимодействия между различными техническими отделами для обеспечения структурной целостности при сохранении эффективности монтажных процессов без нарушения сроков проекта.
01.04.2018 - 01.09.2018
| Масса конструкций | 21 | тонн |
| Часы проектирования | 348 | часов |
| Общая площадь | 2520 | м² |
| Длина | 126 | м |
| Ширина | 20 | м |
| Высота | 7 | м |
Адрес:
Бавария, Германия
Стадии проекта
Анализ требований
На данном этапе совместно с заказчиком и профильными отделами были определены конкретные требования к стальной конструкции склада. В их число вошли функциональные потребности: необходимая вместимость, типы хранимых материалов, требования безопасности и интеграция оборудования. Также были установлены инфраструктурные условия: доступ к площадке, прилегающие коммуникации и концепция пространственной организации для эффективного планирования.
Геодезическая съемка методом 3D-лазерного сканирования
Для точной фиксации существующих условий площадки применялась технология 3D-лазерного сканирования. Это позволило провести высокоточную документацию текущего состояния с фиксацией рельефа и всех значимых объектов инфраструктуры. Сканирование обеспечило сбор всех геометрических данных, создав точную основу для последующих этапов проектирования и минимизировав необходимость последующих корректировок.
Моделирование существующих конструкций
На основе данных 3D-съемки было выполнено цифровое моделирование текущего состояния площадки и имеющихся строений. Созданная детальная цифровая модель включала все значимые элементы: фундаменты, существующие здания, инженерные коммуникации и особенности рельефа. Эта модель стала основой для проектирования стальной конструкции и точного позиционирования новых элементов.
Проектная стадия LPH 3 и концепция
На этой стадии разрабатывалось проектное решение стальной конструкции, включая концепцию складского помещения с проработкой структурной схемы, подбором материалов и технических характеристик. Проект создавался с учетом расчетов на прочность при соблюдении функциональных и safety-требований, с целью получения эффективного, устойчивого и экономически обоснованного решения для промышленной эксплуатации.
Стадия согласований LPH 4
После проектной стадии выполнялась детальная проработка в рамках LPH 4 с учетом всех строительных норм и технических требований. Проводились согласования с контролирующими органами и подготовка разрешительной документации. Все чертежи проверялись на соответствие нормативным требованиям перед окончательным утверждением. На этом этапе завершалась проработка конструктивных и строительных деталей для перехода к реализации.
Рабочая документация LPH 5
На стадии рабочего проектирования создавались производственные чертежи для изготовления стальных конструкций и монтажные схемы для возведения здания. Рабочие чертежи содержали все необходимые производственные параметры: толщины материалов, типы соединений и допуски. Монтажные схемы предусматривали детальную последовательность сборки на площадке с указанием необходимого оборудования и сроков, что обеспечивало бесперебойную реализацию проекта в установленные сроки.

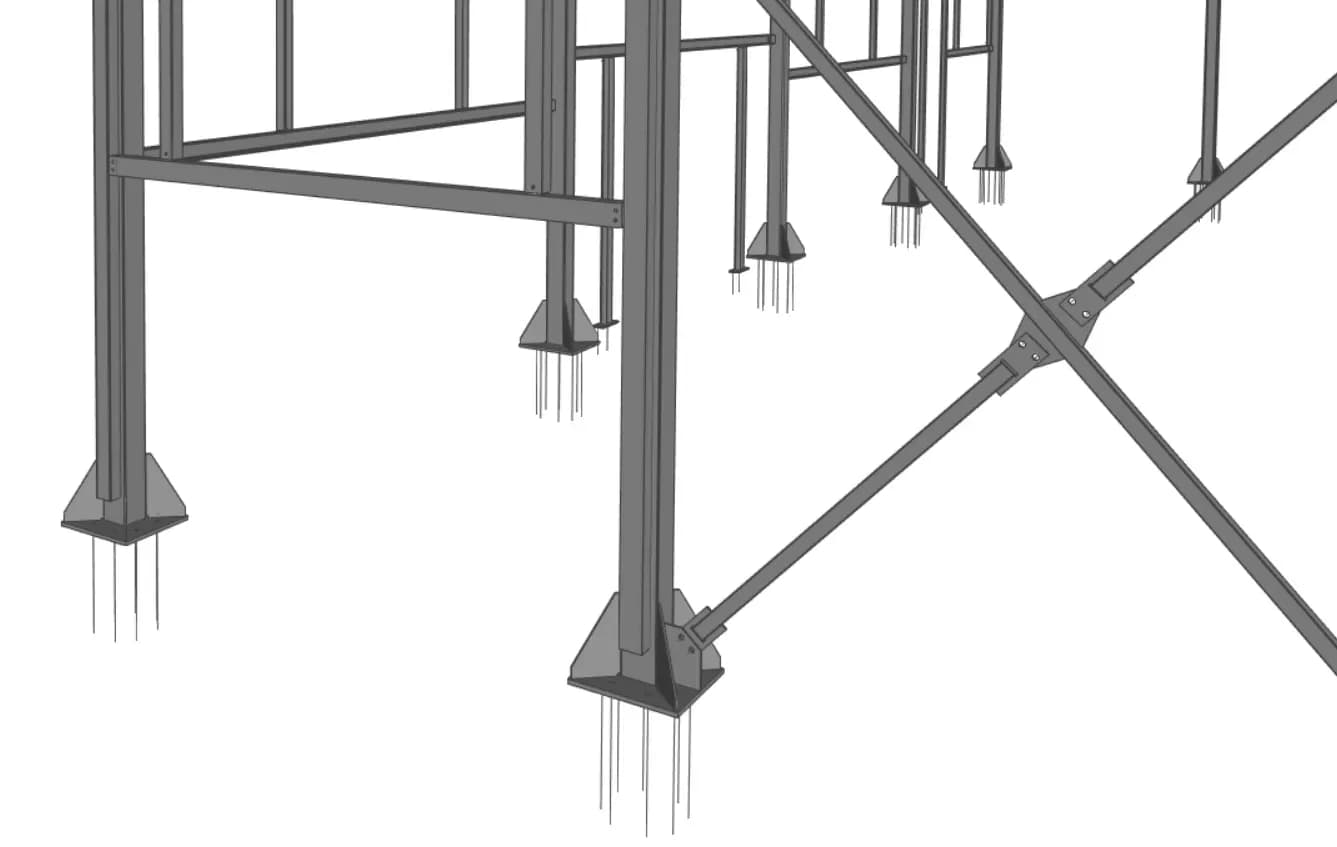

Галерея

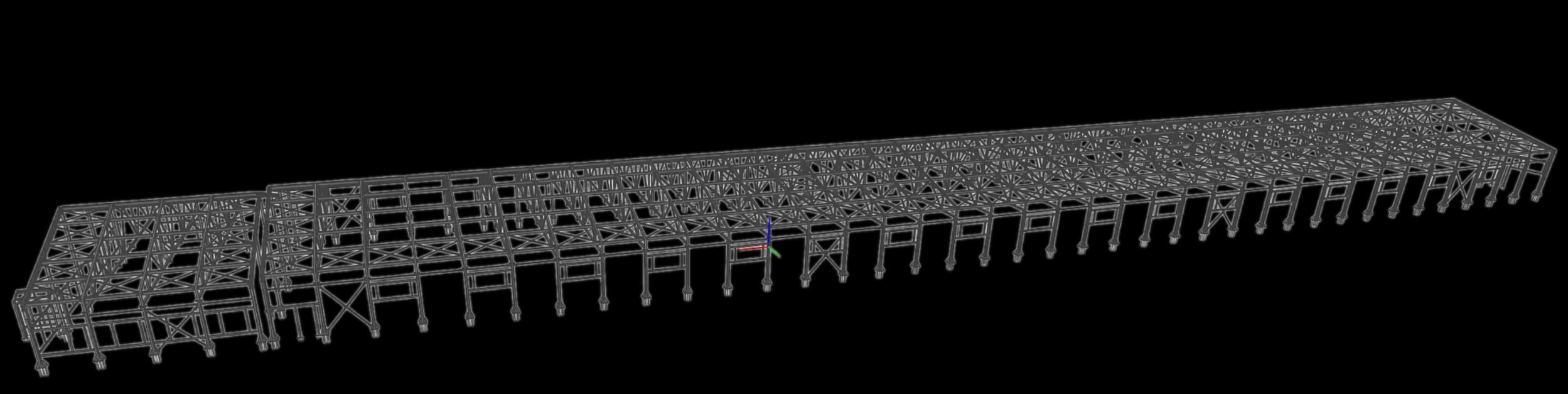

Главный вид

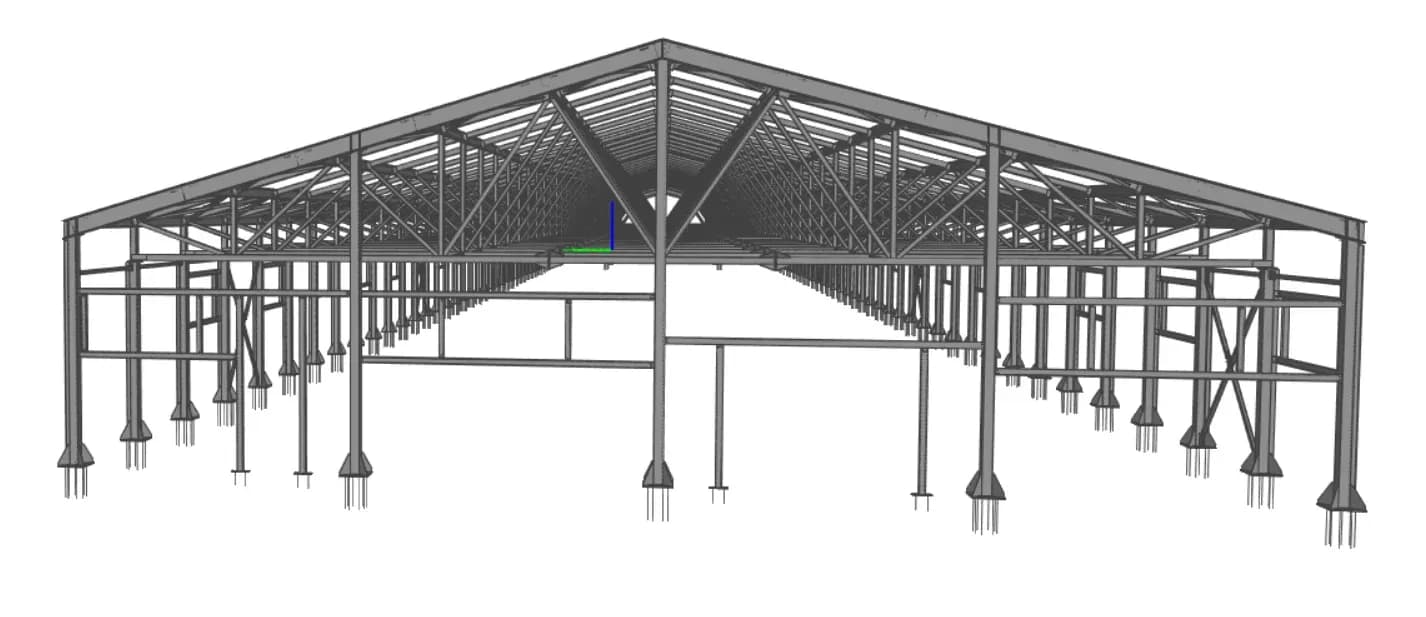

Вид справа

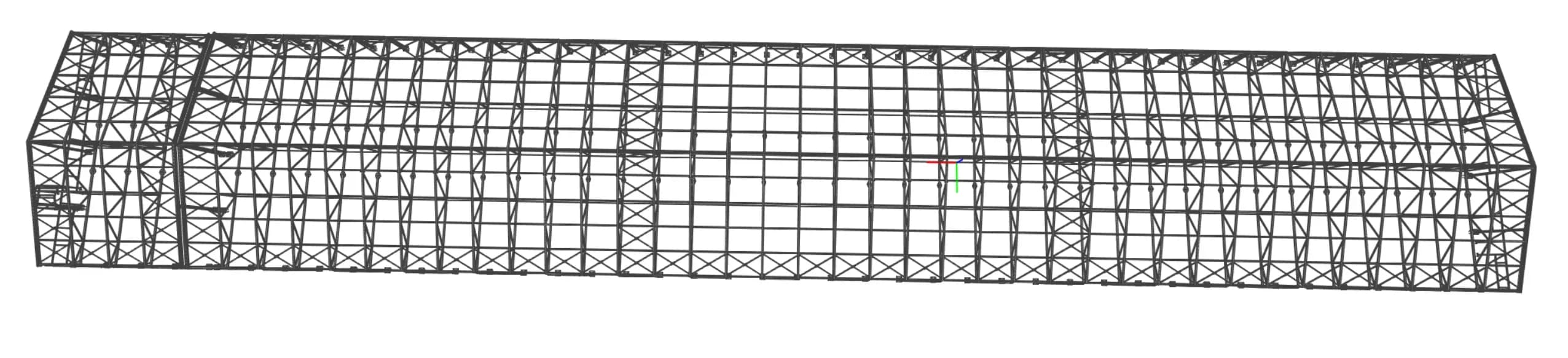

Вид сверху

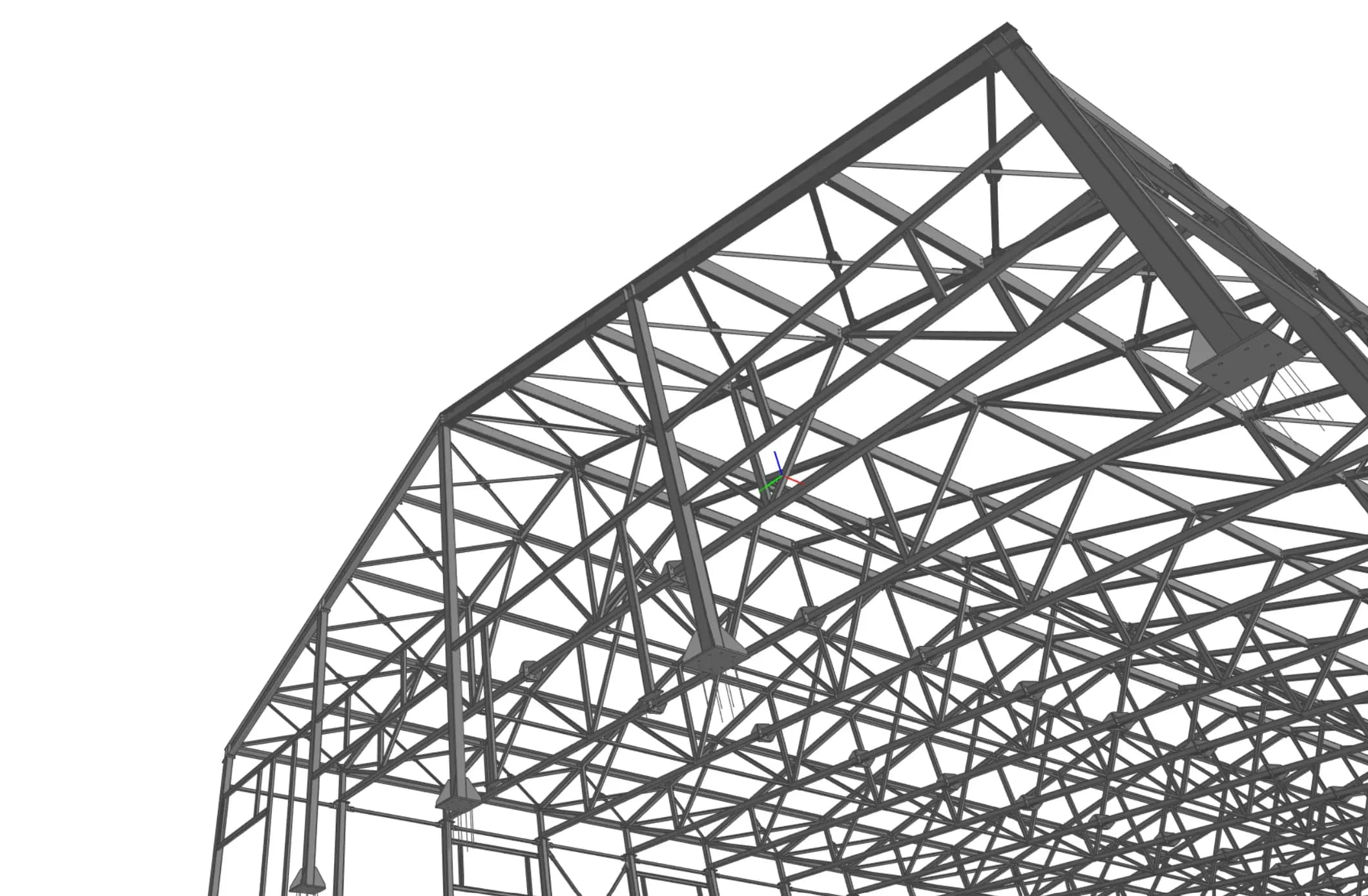

Построение крыши
